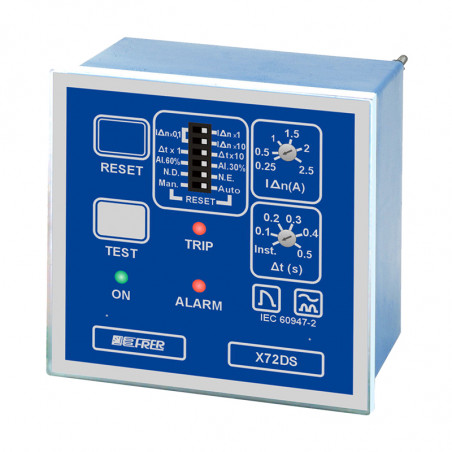

Releji za propuštanje zemlje X72DS
  • Releji za propuštanje zemlje X72DS

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: FRER

Releji za propuštanje zemlje X72DS

Trenutni raspon podešavanja 25mA...25A (3 ranges)
trenutna tačnost +0/- 20% od 20% do100% f.s.
Opseg podešavanja odlaganja 0,1...5 sec (3 ranges)
Tačnost kašnjenja ±10% of the set value
Radna frekvencija 47...63Hz
Treći harmonični filter Osłabienie 88% @ 150Hz
Operation characteristic Typ A wg.IEC775
Test povezanosti s Toroidom Ciągła
Trip kontakt SPDT, 5A 250Vac
Alarm kontakt N.E. - N.D. wybieralne
Radna temperatura 0...+50°C, U.R. / R.H. <90% n.c.
Temperatura skladištenja -20...+70°C
Izolacija 2kV 50Hz, 1 min.
Veze faston 6,3 x 0,8 mm
Termoplastični materijal UL 94V0
Zaštita za stanovanje IP40
Zaštita za terminale IP20
Prema IEC 60947-2

TIP

X72DS

Karakteristike koje treba navesti
Aux. napon napajanja Standard Va.c. (±10%, 45÷65Hz, 3VA) 115 - 230 V

Na zahtjev
s dodatnom cijenom

 Va.c. (±10%, 45÷65Hz, 3VA) 115 - 230 V 24V; 48V; 400V
Vd.c. (-15...+20%, 3W) 24V; 48V; 110V; 220V
Va.c./d.c. (5VA/5W) 20÷60V; 80÷260V

OPIS

X72DS releji za propuštanje zemlje dizajnirani su za mjerenje istjecanja ili neravnoteže struja uzrokovanih gubicima izolacije vodiča ili uređaja i za reakciju, u slučaju prekoračenja postavljenih granica, isključujući napajanje neispravnim sustavom.
Uz kontaktne kontakte (udvostručen za veću fleksibilnost aplikacije), dostupan je i alarmni kontakt, koristan za navođenje potrebe za preventivnim održavanjem kako bi se izbjegli neočekivani prekidi napajanja.
Glavne karakteristike i funkcije:

Širok raspon strujnih struja i kašnjenja koji jamče potrebnu selektivnost kako bi se zadržali u radu dijelovi sustava koji nisu uključeni u zadano.
Tri raspona pokreću struje i dva odgađanja za povećanje točnosti podešavanja.
Kontakt alarma može se postaviti na 30 ili 60% struje puta.
Neprekidna provjera dobre veze s toroidnim transformatorom, izvedena na mjernom namotu, s akcijom isključivanja u slučaju negativnog rezultata. • Moguće ručno ili automatsko resetovanje. • Ulazi za daljinsko resetovanje.

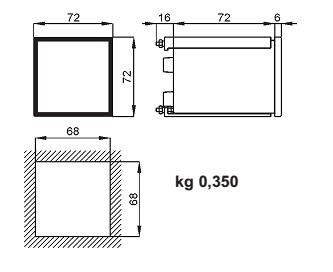

Dimenzija

Kompaktowy przekaźnik prądu upływu X72DS wymiar

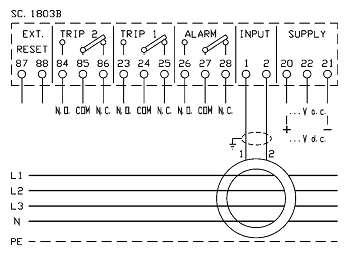

Connection diagram

Kompaktowy przekaźnik prądu upływu X72DS schemat
