Произвођач: MARECHAL ELECTRIC

Конектори са бившим диспоннецтором

Złącza z rozłącznikiem

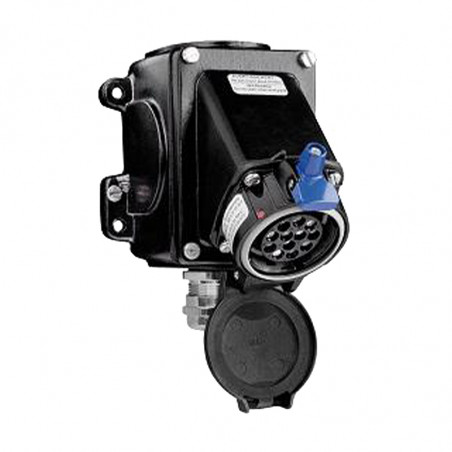

Złącza PXN12C do 10A do 11 styków

  • ilość styków: 11+ E
  • mocna obudowa z metalu IK09
  • załączanie bez napięcia
  • srebrne styki z dociskiem czołowym
  • ochrona zapłonu typu „e”
  • certyfikowane wg ATEX 94/9/EC
  • IEC 60079-0/-7, IEC 61241-0/-1
  • IP 66


Akcesoria

Gniazdo do nadbudowania Wtyczka do nadbudowania
  A/V Styki Wejście Ø mm Nr art.   A/V Styki Wejście Ø mm Nr art.
10 A / 220 V 11 + E M32 12-21 06 M0111 10 A / 220 V 11 + E M32 12-21 06 M0111
10 A / 220 V 11 + E M25 9-16 06 M0111 25M 10 A / 220 V 11 + E M25 9-16 06 M0111 25M
Gniazdo do przybudowania Wtyczka do przybudowania
10 A / 220 V 11 + E     06 M7111 10 A / 220 V 11 + E     06 M9111
Gniazdo przelotowe Wtyczka przelotowa
10 A / 220 V 11 + E M32 12-21 06 M0111 10 A / 220 V 11 + E M32 12-21 06 M0111
10 A / 220 V 11 + E M25 9-16 06 M0111 25M 10 A / 220 V 11 + E M25 9-16 06 M0111 25M


Złącza DXN37C do 5A 36 styków

  • ilość styków: 36 + E
  • mocna obudowa z metalu IK09
  • załączanie bez napięcia
  • srebrne styki z dociskiem czołowym
  • ochrona zapłonu typu „e”
  • certyfikowane wg ATEX 94/9/EC
  • IEC 60079-0/-7, IEC 61241-0/-1
  • IP 65

Akcesoria

Gniazdo do nadbudowania Wtyczka do nadbudowania
  A/V Styki Wejście Ø mm Nr art.   A/V Styki Wejście Ø mm Nr art.
5A / 220 V 36 + E M40 16-27 36 M0361 5A / 220 V 36 + E M40 16-27 36 M6361
5 A / 220 V 36 + E M32 12-21 36 M0361 32M 5 A / 220 V 36 + E M32 13-21 36 M6361 32M
Gniazdo do przybudowania Wtyczka do przybudowania
5A / 220 V 36 + E     36 M7361 5 A / 220 V 36 + E     36 M9361
Gniazdo przelotowe Wtyczka przelotowa
5 A / 220 V 36 + E M40 16-27 36 M3361 5 A / 220 V 36 + E M40 16-27 36 M1361
5 A / 220 V 36 + E M32 12-21 36 M3361 32M 5 A / 220 V 36 + E M32 12-21 36 M1361 32M


Złącza mocy DXN 16A-200A do 5 styków

  • wg IEC/EN 60309-1 i 60309-4
  • bardzo zwarta budowa
  • obudowa z polyamidu, wytrzymałość udarowa IK08
  • srebrne styki z dociskiem czołowym
  • certyfikowane wg ATEX 94/9/EC
  • ochrona zapłonu typu „ed”
  • IEC 60079-0/-1/-7, IEC 61241-0/-1
  • złącza DX w wykonaniu z metalu, 16 do 200A, na zapytanie
  • IP 66/67


Elementy podstawowe

Gniazdo
do wbudowania		 A/V Układ styków Nr art.
16–20 A / 230 V 1 + N + E 25 14015
16–20 A / 400 V 3 + E 25 14013
16–20 A / 400 V 3 + N + E 25 14017
32 A / 230 V 1 + N + E 25 34015
32 A / 400 V 3 + E 25 34013
32 A / 400 V 3 + N + E 25 34017
32 A / 400 V 3 + N + E + 2 st. pom. 25 34017 972
63 A / 230 V 1 + N + E 25 64015
63 A / 400 V 3 + E 25 64013
63 A / 400 V 3 + N + E 25 64017
63 A / 400 V 3 + N + E + 2 st. pom. 25 64017 972
Na zapytanie inne napięcia (do 750 V),
dalsze kombinacje styków
Gniazdo do wbudowania A/V Układ styków Nr art.
16–20 A / 230 V 1 + N + E 2 518 015
16–20 A / 400 V 3 + E 2 518 013
16–20 A / 400 V 3 + N + E 2 518 017
32 A / 230 V 1 + N + E 2 538 015
32 A / 400 V 3 + E 2 538 013
32 A / 400 V 3 + N + E 2 538 017
32 A / 400 V 3 + N + E + 2 st. pom. 2 538 017 972
63 A / 230 V 1 + N + E 2 568 015
63 A / 400 V 3 + E 2 568 013
63 A / 400 V 3 + N + E 2 568 017
63 A / 400 V 3 + N + E + 2 st. pom. 2 568 017 972
Na zapytanie inne napięcia (do 750 V),
dalsze kombinacje styków


Akcesoria

Adapter do nadbudowania 30° tworzywo sztuczne Modułowy adapter do nadbudowania 70° tworzywo sztuczne
  Obciążalność /Wejscie Nr art.   Obciążalność /Wejscie Nr art.
dla 16–20 A / M20 25 1AB53 dla 16–20 A / M20 25 1AB58
dla 32 A / M25 25 3AB53 25P dla 32 A / M25 25 3AB58
dla 63 A / M25 25 6AB53 dla 63 A / M32 25 6AB58
Adapter do przybudowania 30° tworzywo sztuczne Modułowy adapter do przybudowania 70° tworzywo sztuczne
dla 16–20 A   25 1A027 dla 16–20 A   25 1A757
dla 32 A   25 3A027 dla 32 A   25 3A757
dla 63 A   25 6A027 dla 63 A   25 6A757
Uchwyt tworzywo sztuczne
dla 16–20 A / M20 25 1A753
dla 16–20 A / M25 25 1A253 25P
dla 32 A / M25 25 3A783
dla 63 A / M32 25 6A253 32P

Napięcie znamionowe Przekrój przewodu, max. mm2
  400 V 500 V 690 V wielodrutowy jednodrutowy styki pomocnicze
DXN1 20 A 20 A - 2,5 4 -
DXN3 32 A 32 A 32 A 10 16 -
DXN3 + 2 styki pomocnicze 32 A 32 A - 10 16 2,5
DXN6 63 A 63 A 63 A 16 25 -
DXN6 + 2 styki pomocnicze 63 A 63 A - 16 25 2,5


Złącza jednopolowe do 700A do 1000V AC/ 1500V DC



  • zabezpieczenie przed porażeniem przed częściami pozostającymi pod napięciem
  • 5 stałych mechanicznie niezmienianych pozycji dla każdej fazy L1, L2, L3, N + E
  • obudowa z termoplastu IK08 wzmocnionego włóknem szklanym
  • srebrne styki z dociskiem czołowym dla optymalnego przesyłu prądu
  • główny obwód prądowy: max. 700 A / 1000 V AC / 1500 V DC, przyłącze 95 – 400 mm2
  • obwód styków prądowych: max. 6 A / 230 V, przyłącze 1,5 – 4 mm2
  • elektromechaniczny system blokady
  • dodatkowe zabezpieczenie różnymi kolorami
  • IP66/67

Gniazdo wbudowane (Bez końcówki kablowej/tulejki) Modułowy adapter do nadbudowania 70° tworzywo sztuczne
      Nr art.       Nr art.
  L1 4544 001   L1 4548 001
  L2 4544 002   L2 4548 002
  L3 4544 003   L3 4548 003
  N 4544 00N   N 4548 00N
  E 4544 00T   E 4548 00T
  + 4544 00P   + 4548 00P
  - 4544 00M   - 4548 00M
Znakowanie kolorami według kodu europejskiego Znakowanie kolorami według kodu europejskiego
Adapter Końcówka kablowa / tuleja* Nr art. Nr art.
      Nr art.   Przekrój kabla (mm2) Końcówka kablowa Tuleja
Zarówno dla gniazda do wbudowania
oraz wtyku do wbudowania zaleca się
montaż w dół pod kątem lub
zastosowania adapteru		 454 A027



 95 454 A95 CV 454 A95 DV
  120 454 A12 CV 454 A12 DV
  150 454 A15 CV 454 A15 DV
  185 454 A18 CV 454 A18 DV
  240 454 A24 CV 454 A24 DV
  300 454 A30 CV 454 A30 DV
  400 454 A40 CV 454 A40 DV
Uchwyt tworzywo sztuczne *Przy użyciu uchwytu wybrać tuleję
Przekrój kabla (mm2) Ø Nr art.
95 do 240 / 17-38 mm 454 A753
300 do 400 / 35-48 mm 454 A783


Jednopolowy łącznik do 680A do 1000V AC/ 1500V DC



  • zabezpieczenie przed porażeniem przed częściami pozostającymi pod napięciem
  • 5 stałych mechanicznie niezmienianych pozycji dla każdej fazy L1, L2, L3, N + E
  • obudowa z termoplastu IK08 wzmocnionego włóknem szklanym
  • srebrne styki z dociskiem czołowym dla optymalnego przesyłu prądu
  • główny obwód prądowy: max. 700 A / 1000 V AC / 1500 V DC, przyłącze 95 – 400 mm2
  • obwód styków prądowych: max. 6 A / 230 V, przyłącze 1,5 – 4 mm2
  • elektromechaniczny system blokady
  • dodatkowe zabezpieczenie różnymi kolorami
  • IP66/67

Gniazdo do przybudowania Wtyczka kablowa Nr art.
    Nr art.     18–25 mm
L1 4647 001 L1 4641 001 32P 4641 001 40P 4641 001 50P 4641 001 63P
L2 4647 002 L2 4641 002 32P 4641 002 40P 4641 002 50P 4641 001 63P
L3 4647 003 L3 4641 003 32P 4641 003 40P 4641 003 50P 4641 001 63P
N 4647 00N N 4641 00N 32P 4641 00N 40P 4641 00N 50P 4641 001 63P
E 4647 00T E 4641 00T 32P 4641 00T 40P 4641 00T 50P 4641 001 63P
+ 4647 00P + 4641 00P 32P 4641 00P 40P 4641 00P 50P 4641 001 63P
- 4647 00M - 4641 00M 32P 4641 00M 40P 4641 00M 50P 4641 001 63P
Znakowanie kolorami według kodu europejskiego Znakowanie kolorami według kodu europejskiego
Adapter Końcówka
kablowa /
tuleja*		 Nr art. Prąd (A)
Blokada elektromechaniczna uzyskiwana jest dzięki wbudowanemu mikrołącznikowi, który regulując dopływ prądu w momencie wtykania lub rozłączania złącza, zwiększa stopień bezpieczeństwa całego urządzenia. Przekrój kabla (mm2) Końcówka
kablowa		 Tuleja 20°C≤Ta≤+40°C
G/D
T5/T56°C		 20°C≤Ta≤+60°C
G/D
T5/T56°C
W celu zapewnieniu pełnego bezpieczeństwa w środowiskach wybuchowych zaleca się stosowanie elektrycznego urządzenie blokującego. Prezentowany system kontrolny umożliwia przerwanie obciążenia, zgodnie z wytycznymi ATEX (stopień ochrony przeciwzapłonowej „e”).

 70 454 A70 CV 454 A70 DV 290 235
95 454 A95 CV 454 A95 DV 415 335
120 454 A12 CV 454 A12 DV 456 376
150 454 A15 CV 454 A15 DV 493 415
185 454 A18 CV 454 A18 DV 530 450
240 454 A24 CV 454 A24 DV 570 497
300 454 A30 CV 454 A30 DV 620 540
400 454 A40 CV 454 A40 DV 680 600
*Przy zamówieniu wtyku należy wybrać odpowiednią tuleję
