Произвођач: TAKACHI

АВ / АВН - Затворени кућишта од алуминијумских профила са ИП67 топлотом

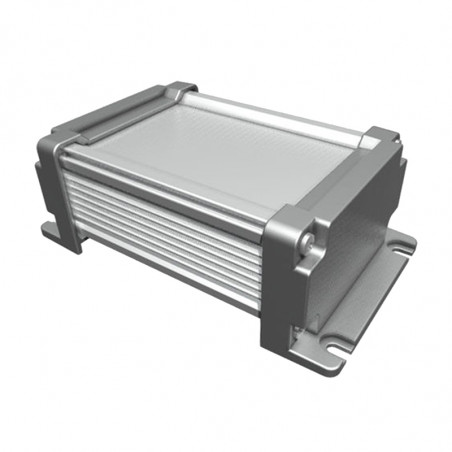

Heatsink aluminium profile enclosures with protection IP67

AW – aluminium heatsink enclosures with IP67c


Feature:

  • Functional aluminum enclosure with waterproof IP67 and heat-release effect.
  • Heavy-duty enclosure, the extrusion body with heat-sink and the die-casted panels.
  • PCB or chassis are mountable horizontally by sliding into grooved inner body frame.
  • Designed for a tough environment such as required heavy duty, high waterproofing, and countermeasures against heat, so suitable for a measuring instrument, industrial control box, industrial camera housing, and so on.
AW – aluminiowe obudowy zamknięte z radiatorem IP67


AW – aluminiowe obudowy zamknięte z radiatorem IP67

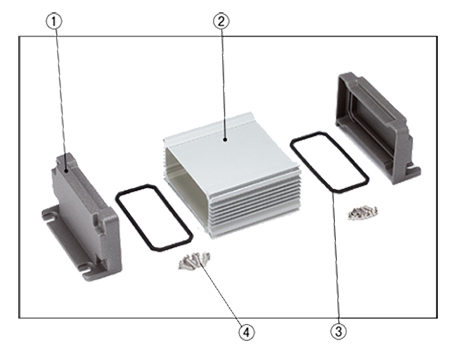

Ref. # Part name Pcs Material Color / Finisz
1 Flanged side plate 2 Die-cast aluminium Metallic gray- Black/ Powder coated
2 Body frame 1 Aluminium extrusion Silver - Black /Anodized
3 Gasket 2 Silikone Black
4 Screw 8 Stainless steel Unfinished

Accessorries

AW – aluminiowe obudowy zamknięte z radiatorem IP67 aplikacje 1 AW – aluminiowe obudowy zamknięte z radiatorem IP67 aplikacje 2 AW – aluminiowe obudowy zamknięte z radiatorem IP67 aplikacje AW – aluminiowe obudowy zamknięte z radiatorem IP67 aplikacje

Color type
Color code Flanged side plate Body frame
S Metallic gray Silver
B Black Black


Pleasesuffix color code at the end of part number .when ordering AW series

Dimensions

Part no. W H D
(Body length)		 L
(overall length)		 Waga
(kg)

AW 7-7- 8

 65.8 70.8 80 106 277.5

AW 7-7-11

 65.8 70.8 110 136 330

AW 7-7-15

 65.8 70.8 150 176 340

AW 7-7-20

 65.8 70.8 200 226 487.5

AW 7-7-25

 65.8 70.8 250 276 545

AW 8-5- 9

 80.8 50.8 90 116 321.5

AW 8-5-12

 80.8 50.8 115 141 371

AW 8-5-14

 80.8 50.8 140 166 420.5

AW 8-5-18

 80.8 50.8 175 201 490

AW 9-9-10

 86.3 92 100 129 574.5

AW 9-9-13

 86.3 92 125 154 652

AW 9-9-17

 86.3 92 170 199 791.5

AW 9-9-22

 86.3 92 220 249 946.5

AW 9-9-28

 86.3 92 275 304 1,117

AW11-6-11

 106.3 62 110 139 539

AW11-6-15

 106.3 62 150 179 644

AW11-6-19

 106.3 62 190 219 749.5

AW11-6-24

 106.3 62 240 269 881

AW16-9-14

 156.3 87 135 164 959.5

AW16-9-18

 156.3 87 175 204 1,112

AW16-9-23

 156.3 87 225 254 1,302.5

AW16-9-28

 156.3 87 275 304 1,493

Dimensions AW

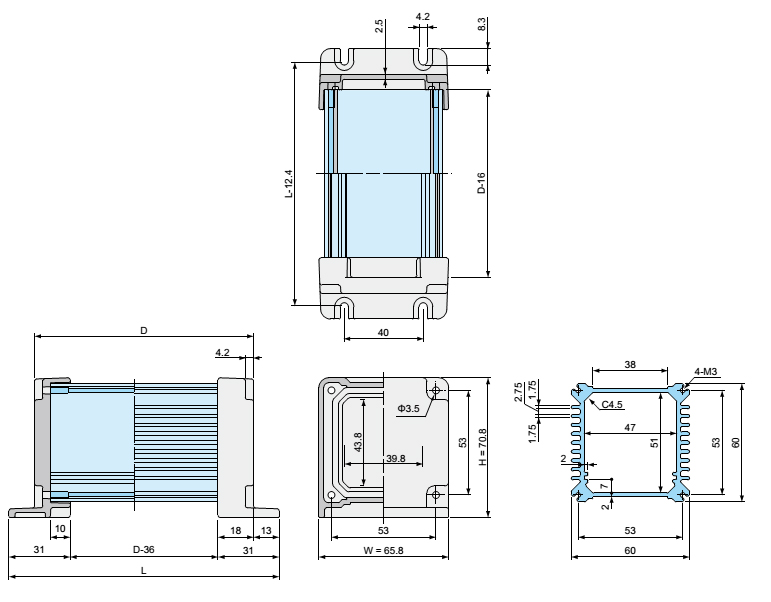

AW7-7

wymiary AW

AW8-5

wymiary AW8-5

Part no. W H D L

AW8−5−  9

 80,8 50,8 90 116

AW8−5−12

80,8 50,8 115 141

AW8−5−14

80,8 50,8 140 166

AW8−5−18

80,8 50,8 175 201

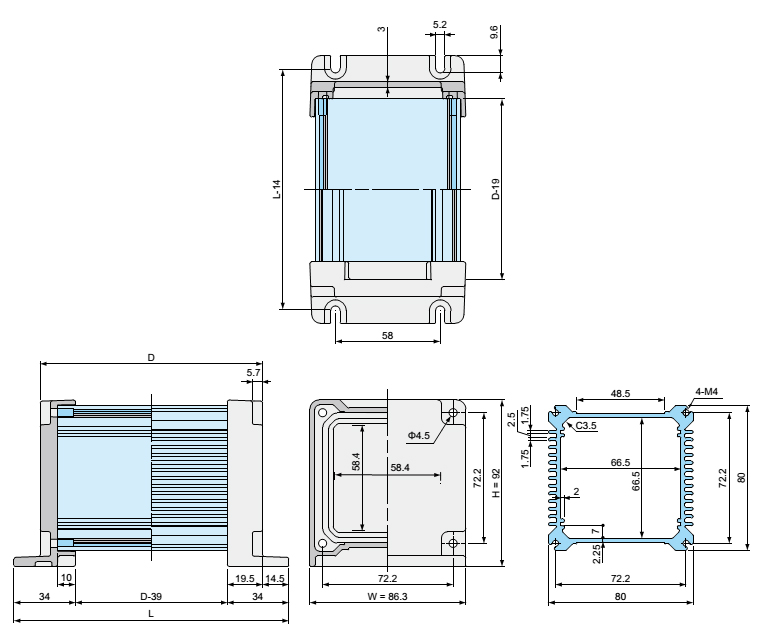

AW9-9

wymiary AW9-9

Part no. W H D L

AW9−9−10-

 86,3 92 100 129

AW9−9−13-

 86,3 92 125 154

AW9−9−17-

 86,3 92 170 199

AW9−9−22-

 86,3 92 220 249

AW9−9−28-

 86,3 92 275 304

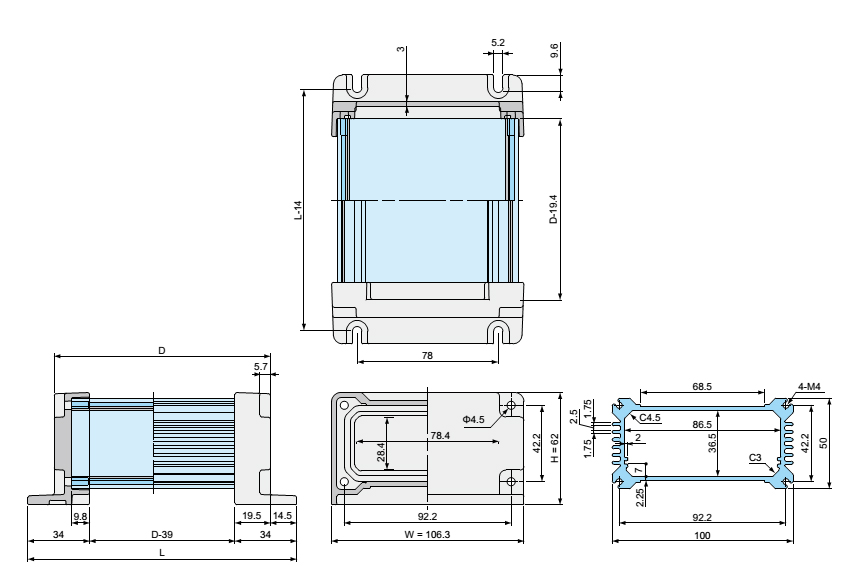

AW11-6

wymiary AW11-6

Part no. W H D L

AW11−6−11

 106,3 62 110 139

AW11−6−15

106,3 62 150 179

AW11−6−19

106,3 62 190 219

AW11−6−24

106,3 62 240 269

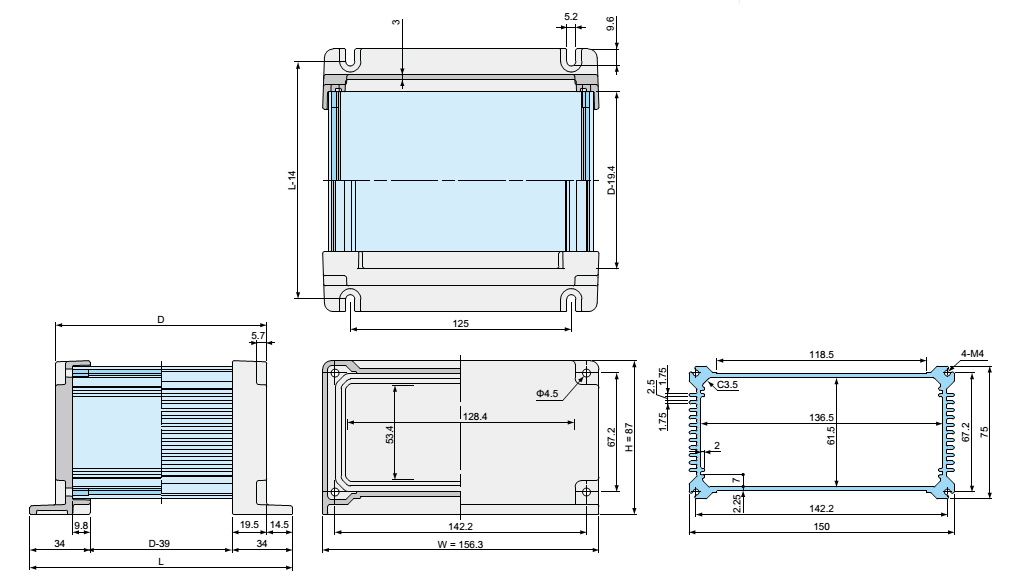

AW16-9

wymiary AW16-9

Part no. W H D L

AW16−9−14

 156,3 87 135 164

AW16−9−18

156,3 87 175 204

AW16−9−23

156,3 87 225 254

AW16−9−28

156,3 87 275 304

AWN – heatsink aluminium enclosure IP67



Feature:

  • Functional aluminum enclosure with waterproof IP67 and heat-release effect.
  • Heavy-duty enclosure, the extrusion body with heat-sink and the die-casted panels.
  • PCB or chassis are mountable horizontally by sliding into grooved inner body frame.
  • Designed for a tough environment such as required heavy duty, high waterproofing, and countermeasures against heat, so suitable for a measuring instrument, industrial control box, industrial camera housing, and so on.
AWN – aluminiowe obudowy zamknięte z radiatorem IP67


AWN – aluminiowe obudowy zamknięte z radiatorem IP67

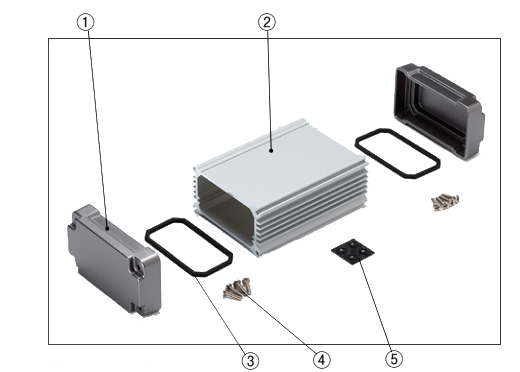

Ref. # Part name Pcs Material Color / Finish
1 End panel 2 Die-case aluminium Metalic gray - Black / Powder coated
2 Body frame 1 Aluminium extrusion Silver-black / Anodized
3 Gasket 2 Silikon Black
4 Screw 8 Stainless steel Unfinished
5 Rubber feet 4 Poliuretan Black

Color type

Color code Panel Body frame
S Metallic gray Silver
B Black Black

Pleasesuffix color code at the end of part number when ordering AWN series. .

Wymiary
Part no. W H D

AWN 7-7- 8

 65.8 65.8 80

AWN 7-7-11

 65.8 65.8 110

AWN 7-7-15

 65.8 65.8 150

AWN 7-7-20

 65.8 65.8 200

AWN 7-7-25

 65.8 65.8 250

AWN 8-5- 9

 80.8 45.8 90

AWN 8-5-12

 80.8 45.8 115

AWN 8-5-14

 80.8 45.8 140

AWN 8-5-18

 80.8 45.8 175

AWN 9-9-10

 86.3 86.3 100

AWN 9-9-13

 86.3 86.3 125

AWN 9-9-17

 86.3 86.3 170

AWN 9-9-22

 86.3 86.3 220

AWN 9-9-28

 86.3 86.3 275

AWNH-6-11

 106.3 56.3 110

AWN11-6-15

 106.3 56.3 150

AWN11-6-19

 106.3 56.3 190

AWN11-6-24

 106.3 56.3 240

AWN16-9-14

 156.3 81.3 135

AWN16-9-18

 156.3 81.3 175

AWN16-9-23

 156.3 81.3 225

AWN dimensions

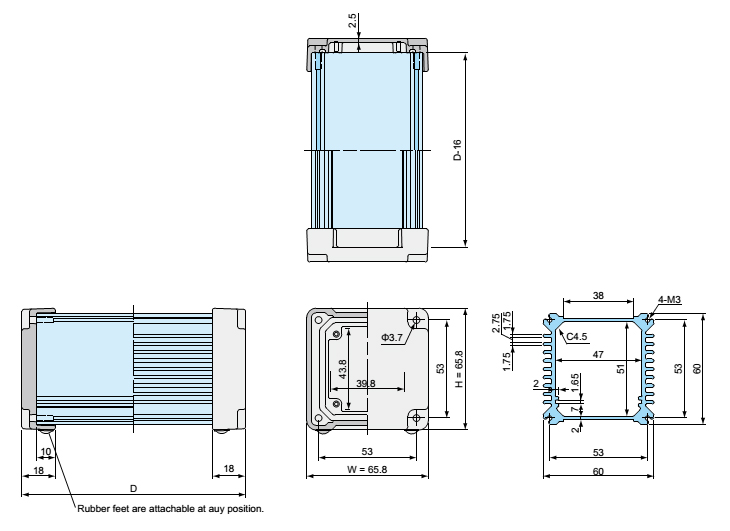

AWN7-7

wymiary AWN7-7

wymiary AWN7-7_1

Part no. W H D

AWN8−5−9

 80,8 45,8 90

AWN8−5−12

80,8 45,8 115

AWN8−5−14

80,8 45,8 140

AWN8−5−18

80,8 45,8 175

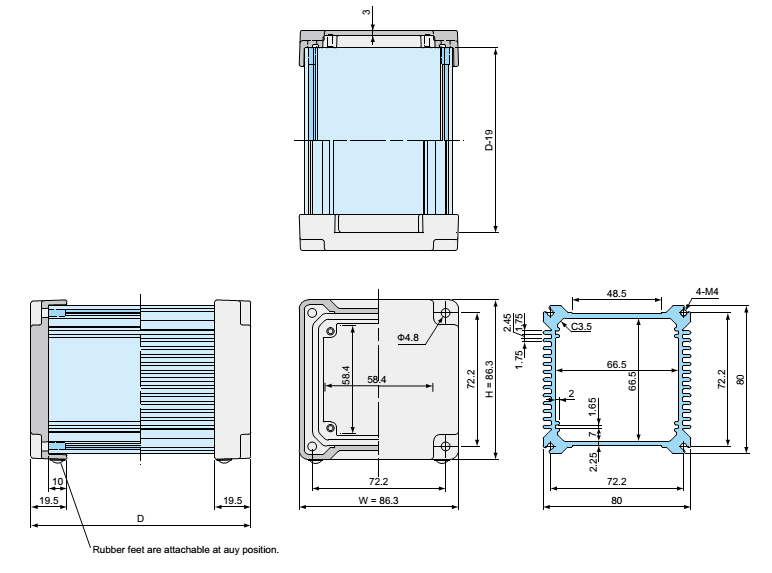

wymiary AW8-5-18

Part no. W H D

AWN9−9−10

 86,3 86,3 100

AWN9−9−13

 86,3 86,3 125

AWN9−9−17

 86,3 86,3 170

AWN9−9−22

 86,3 86,3 220

AWN9−9−28

 86,3 86,3 275

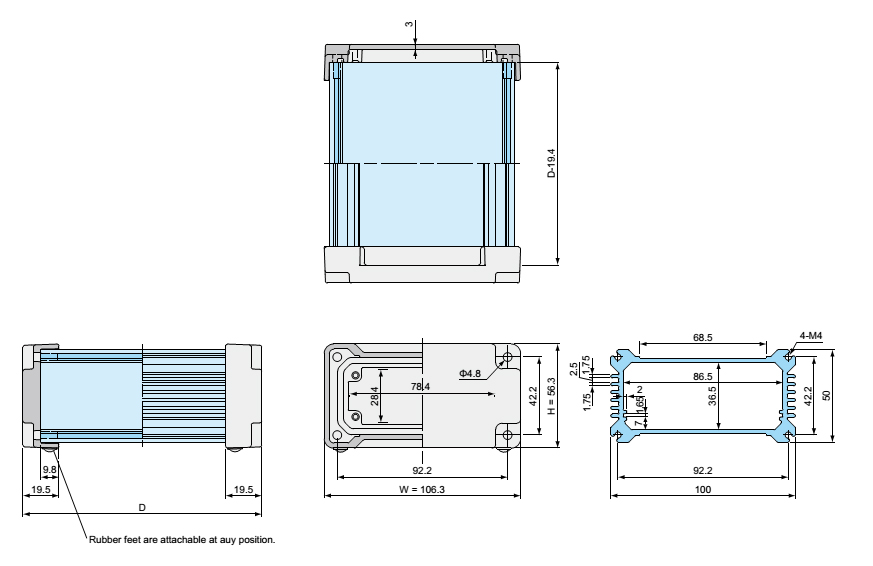

wymiary AWN9-9

Part no. W H D

AWN11−6−11

 106,3 56,3 110

AWN11−6−15

 106,3 56,3 150

AWN11−6−19

 106,3 56,3 190

AWN11−6−24

 106,3 56,3 240

wymiary AW11-6

Part no. W H D

AWN16−9−14

 156,3 81,3 135

AWN16−9−18

 156,3 81,3 175

AWN16−9−23

 156,3 81,3 225

AWN16−9−28

 156,3 81,3 275
