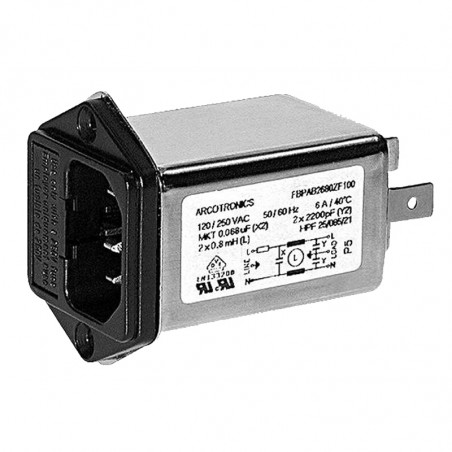

LC-RFI interferencijski filteri s osiguračem - F.AP-F.BQ-F.CP-F.CQ serije
  • LC-RFI interferencijski filteri s osiguračem - F.AP-F.BQ-F.CP-F.CQ serije

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: Arcotronics

LC-RFI interferencijski filteri s osiguračem - F.AP-F.BQ-F.CP-F.CQ serije

Električni podaci:
Nominalni napon(UR):
max 250V 50/60HZ
Nominalna struja (IN):
at ambient temperature 40°C 40°C
Struja curenja (IL ):
220V, 50Hz
Ispitivanje napona (2s):
line - ground 3000 VDC or.and 800 VAC

line - line 1700 VDC
Klimatska kategorija
HPF (25/085/21)
Područje temperature
-25°C - 85°C


Type IN
[A]		 L
[mH]		 Cx
[µF]		 Cy
[pF]		 IL
[mA]
R- -.AB.2680.ZA.100 1 2x10 0,068 2x2200 2x0.2
F.- -.AB.2680.ZB.100 2 2x4 0,068 2x2200 2x0.2
F.- -.AB.2680.ZC.100 4 2x1.5 0,068 2x2200 2x0.2
F.- -.AB.2680.ZF.100 6 2x0.8 0,068 2x2200 2x0.2
F.- -.AB.2680.ZG.100 10 2x0.13 0,068 2x2200 2x0.2
Marking

Scheme

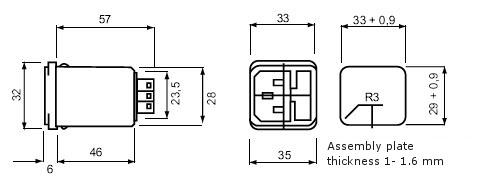

Casing F.B-

Casing F.C-

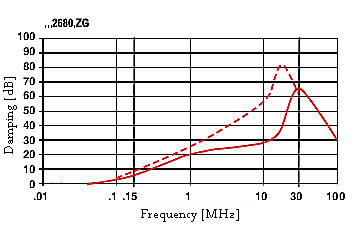

Karakteristike - prigušenje
.................. simetrično (linija - linija)
_________asimetrično (linija - zemlja)
