Произвођач: GMC-I PROSyS

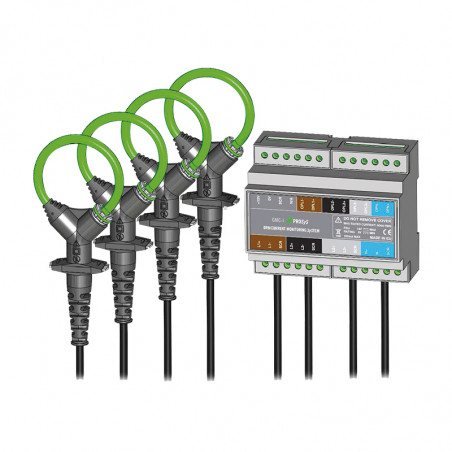

MICRO-flex 3 i 4-fazna ugradnja DIN šine

Trofazni i četverofazni Rogowski zavojnice MICRO ~ flex za izmjenu izmjeničnih struja Model DRM 503_1 / 4 i DRM 504_1 / 4

DRP trofazna i trofazna fleksibilna strujna sonda koristeći princip Rogowski, sa 3 ili 4-kanalnim integratorom smještenim u kućištu montiranom na šine. Fleksibilna i lagana mjerna glava omogućava brzu i jednostavnu ugradnju u teško dostupna područja i sa velikim provodnicima.

Električne karakteristike

Trenutni raspon : 500A ACRMS
Izlazna osetljivost (naizmenična struja) : 0.666mV/A (0.333V @ 500A)
Tačnost (45 - 65Hz) : ± 1% of reading   ± 1A
Otpornost na opterećenje : 100kΩ minimum
linearnost (10% to 100% of range) : ± 0.2% of reading
propusnost (-1dB : 10Hz do 10kHz
Fazna pogreška (45 – 65Hz) : ± <1º
Temperaturni koeficijent : ± 0.1% of reading   / °C
Osjetljivost na položaj : ± 2.5% of reading
Napajanje : External power supply (12V / 100mA)
Radni napon (vidi poglavlje Sigurnosni standardi) : 1000V ACRMS or DC (Probe)
  30V max (Output)

Opće karakteristike

Materijal sonde : Alcryn 2070 NC LATENE 7H2W V0
Duljina kabela sonde : 315mm  / 100mm
Promjer kabela : 6mm
Duljina kabela (kutija sonda do integratora) : 5m
Raspon radne temperature : -20 do +70°C
Raspon temperature skladištenja : -40 do +75°C
Radna vlaga : 15% do 85% (non condensing)
Stupanj zaštite : IP50 coil
Boja : RAL 120 70 75 Lemongreen

Standardi sigurnosti

EN 61010-1: 2001
EN 61010-031: 2002
EN 61010-2-032: 2002
1000 VRMS, III kategorija, 600 VRMS, IV kategorija, stupanj zagađenja 2 (sonda i integrator)
Upotreba sonde na neizoliranim vodičima je ograničena na 1000 V ACRMS ili DC DC i frekvencijama nižim od 1 kHz.
EMC standardi

EN 61326-2-2: 2006
Dimenzije [mm]
