Произвођач: GMC-I PROSyS

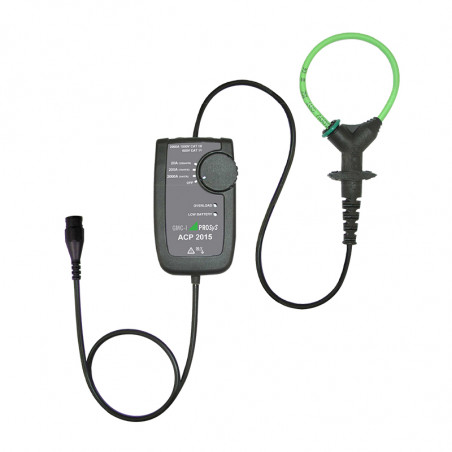

MICRO-flex 1-faza

Fleksibilne mjerne sonde Rogowski AC izmjenične struje serije ACP 1000 i ACP 2000
svojstvo
Tri trenutna raspona struje od 10/100 / 1000A ili 20/200 / 2000A
3 Standardni promjeri vodiča 50/70/100 mm
Jednostavno umetanje sonde u skučene prostore
Verzije za multimetar i osciloskop
Široki dinamički raspon od 100 / 200mA do 1000 / 2000A ACRMS
1000V, CAT III, stupanj onečišćenja 2
Odličan odgovor na brze promjene struje
Opcija vanjskog napajanja
Kompaktan lagan dizajn
Nema magnetske histereze, zasićenja ili nelinearnosti
Tipične primjene

Veza s većinom mjernih instrumenata, uključujući multimetre, osciloskope ili uređaje za snimanje
Razvoj i servisiranje električne elektroničke opreme
Analiza složenih valnih oblika struje
Analiza harmonika, mjerenja snage, mjerenje vršnih opterećenja u mreži i UPS-u.
Mjerenje polaznih prijelaznih elektromotora


SPECIFIKACIJE
MODEL

ACP 1000

ACP 1005

ACP 2005

ACP 2015
Trenutni rasponi (RMS) 10 / 100 / 1000A 20 / 200 / 2000A
Izlazna osjetljivost 100mV / 10mV / 1mV / A
Buka (AC rms) 0.1A (10A/100A), 1A (1000A) 0.08A 0.08A / 0.6A / 6A
linearnost ± 0.2% reading
Osnovna točnost ± 1% of reading ± 0.1A (10/100A) ± 1A (1000A) ± 1% of reading ± 0.2A (20/200A) ± 1A (2000A)
Osjetljivost položaja provodnika ± 2.5% reading
Raspon frekvencija (-2dB) 20Hz to 20kHz 20Hz to 100kHz 20Hz to 1MHz
Pomak faze (45 – 65Hz) <1 degree
Otpornost na opterećenje > 100 kΩ
Izlazna veza

Olovo 0,5m završilo je 4 mm
sigurnosni čepovi

0.5m nagovor prestao je sigurno
muški BNC konektor

0.5m nagovor prestao je sigurno
muški BNC konektor

0.5m nagovor prestao je sigurno
muški BNC konektor

Napajanje strujom

 baterije Bakterijsko i vanjsko napajanje Bakterijsko i vanjsko napajanje Bakterijsko i vanjsko napajanje

Tehnički podaci

OKOLIŠNI PODACI

Radna temperatura -20oC to +65oC
Temperaturni koeficijent ± 0.15% of reading peroC
Temperatura skladištenja (bez baterije) -40oC to +75oC

Snabdijevanje električnom energijom

Tip baterije 2 x AA MN 1500 LR6 Alkaline
Trajanje baterije 1000 hrs ACP 1000 ACP 2005
100 hrsn ACP 1005, ACP 2015
Vanjsko napajanje 3V / 100mA

MEHANIČKI PODACI

Dimenzije (mm) 110 (W) x 65 (S) x 23 (G)
Prečnik kabla sonde 6mm ø
Promjer provodnika sonde 50mm (2”), 70mm (3”) and 100mm (4”)
Dužina kabla 2m (Sonda integratoru)




SIGURNOST

EN61010-2-032: 2002,
EN 61010-031: 2002
EN 61010-1: 2001
1000V, kategorija mjerenja III, stupanj zagađenja 2.

EMC standard EN 61326-2-2: 2006

MAKSIMALNI SIGURNI NAPONI

1000V AC RMS ili DC 30V maksimum između izlaza i zemlje
Sve točnosti navedene pri 23 ° C ± 1 ° C (73,4 ° F ± 1,8 ° F)

STUPNJA ZAŠTITE

P50 PROBE IP40 integrator

[Nbsp]

[Nbsp]
Visoka preciznost i širok dinamički raspon
Napredni dizajn spajanja rezultira minimalnim učinkom vanjskih magnetskih polja i vanrednog vodiča
pozicioniranje na točnost sonde.

EN 61010-2-032: 2002 i EMC sukladnost
Sigurnosne značajke pružaju korisniku povjerenje pri mjerenju u opasnim područjima napona.
Sukladnost s EMC standardima osigurava visoku pouzdanost smanjenom osjetljivošću na elektromagnetske
smetnje.




Dimenzije [mm] i brojevi

MICRO-flex 1-fazowe wymiary





Katalog broj Promjer petlje sonde (S) [mm] Vrsta izlaza

ACP 1000/2

 50 4mm

ACP 1000/3

 70 4mm

ACP 1000/4

 100 4mm

ACP 1005/2

 50 BNC

ACP 1005/3

 70 BNC

ACP 1005/4

 100 BNC

ACP 2005/2

 50 BNC

ACP 2005/3

 70 BNC

ACP 2005/4

 100 BNC

ACP 2005/2_4mm

 50 4mm

ACP 2005/3_4mm

 70 4mm

ACP 2005/4_4mm

 100 4mm

ACP 2015/2

 50 BNC

ACP 2015/3

 70 BNC

ACP 2015/4

 100 BNC
