Произвођач: Honeywell

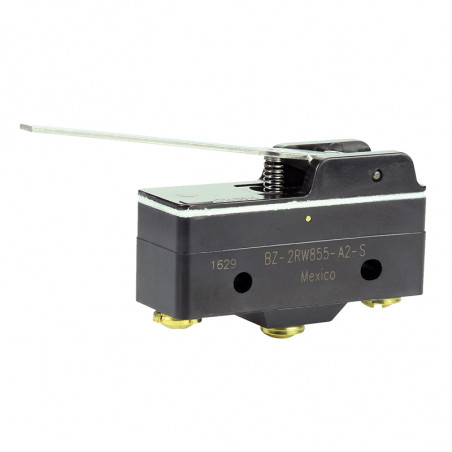

Mikroprekidač - BZ serija

We're offering BZ series microswitches from Honeywell - intended for use in applications requiring precision and durability. This type of switch is called Snap Action Switches, and is characterized by 15 A amperage, AC voltage of  600 VAC, DC voltage of 250 VDC, maximum working temperature up to + 85 C, and minimum temperature of - 55 C.

BZ series microswitches can be used in applications such as:

  • Building controls and equipment,
  • Doors and lifts,
  • Semi-trucks and trailers,
  • Valves,
  • Industrial timers,
  • Communication systems,
  • Commercial and industrial food sector service equipment,
  • Agriculture irrigation equipment,
  • Medical instrumentation.
Tip pogon Električni parametri svojstvo Broj crteža
O.F.
[N]		 R.F. min
[N]		 P.T.
max
[mm]		 O.T.
min
[mm]		 D.T. max
[mm]		 O.P.
mm]
BZ -2RW80-A2 Straight lever 63,5mm 15A 0,7 1,14 - 5,56 0,18-1,27 19,1 1
BZ -2RW82-A2 Lever with roller 48,3mm 15A 0,97 0,21 - 3,96 0,10-1,0 30, 17±0,76 2
BZ -2RW822-A2 Lever with roller 26,7mm 15A 1,67 0,42 - 2,39 0,08-0,51 30,17 3
BZ -2RW825-A2 Lever with one side roller 09,4x3,8111111 15A 2,22 0,42 - 1,52 0,38 28,96 4
BZ -2RW826-A2 Lever with one side roller  04,83x4,83mm 15A 1,67 0,42 - 2,39 0,08-0,51 41,34 4
BZ -2RQ18-A2 Arbor with roller 15A 2,5-3,61 1,11 0,38 3,56 0,01-0,05 33,32±1,14 5
BZ -2RQ181-A2 Arbor with perpendicular roller 15A 2,5-3,61 1,11 0,38 3,56 0,01-0,05 33,32±1,14 6
BZ -2RQ1-A2 arbor 15A 2,5-3,61 1,11 0,38 5,56 0,01-0,05 21,82 7
BZ -2R-A2 Mini arbor 15A 2,5-3,61 1,11 0,38 0,13 0,01-0,05 15,88 8

crtež 1 [mm/cal]
crtež 2 [mm/cal]
crtež 3 [mm/cal]
crtež 4 [mm/cal]

R = 22,1/.87 for BZ-2RW825-A2
32,1/1.26 for BZ-2RW826-A2
crtež 5 [mm/cal]
crtež 6 [mm/cal]

OD. -Operativna sila
R .F - Oslobodite silu
P.T. -Pretravel
O.T. -Overtravel
D.T. -Diferencijalno putovanje
O. P. -Operativni položaj
F.P. -Besplatna pozicija
crtež 8 [mm/cal]
crtež 7 [mm/cal]
