Произвођач: Honeywell

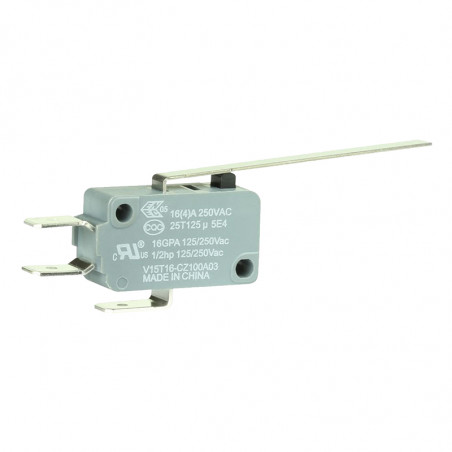

MICRO SWITCH ™ V-Basic Switch standardna serija V15

Honeywell-ov MICRO SWITCH ™ V-Basic Switch Standard, serija V15, je elektromehanički prekidač dizajniran za veliku pouzdanost i veliku vrijednost. Ova je sklopka često idealna za "niske cijene kvara" - gdje je trošak za zamjenu prekidača ili servisiranje bilo kojeg kvara koji se odnosi na prekidač minimalan. V15 je dizajniran za aplikacije kojima je potrebno ≥ 100 g radne snage i električne snage u rasponu od 16A do 26A. Prekidač serije V15 nudi širok spektar standardnih ponuda, uključujući izbor pogona, električne snage, radne snage i sklopa te posjeduje globalna odobrenja (ENEC, CQC, UL, cUL).

KARAKTERISTIKE:
• Širok raspon električnih opterećenja
• Ravan, valjak, simulirani valjak i posebni pokretači
• Posebni terminali dostupni na zahtjev
• Precizan rad i svestranost primjene
• Široko temperaturno područje
• Globalna odobrenja (ENEC, CQC, UL, cUL))

POTENCIJALNE PRIJAVE
• Aparat
• Igre
• Prodajni strojevi
• Grijači vode
• Industrijske kontrole

PREDNOSTI
• Kompatibilan je s mnogim primjenama zbog fleksibilnosti dizajna prekidača, širokog raspona električnih opterećenja i pokretača
• Prihvaća izolirane spojeve, otvore za najbrže spajanje
• Pouzdanost, ponovljivost unutar različitih uvjeta


tehnički podaci

Izolacijski otpor > 100 mΩ (500 V=)
Dielektrična čvrstoća 1000 V~ (50 Hz/60 Hz, 1 min.)
Kontaktni otpor max. 100 mΩ
Radna frekvencija - električna 10 do 30 operacija u minuti
Radna frekvencija - mehanička 300 operacija u minuti maks.
Radna brzina 0,1 mm – 1 m / s.
Vijek trajanja mehanički

5 milijuna ciklusa (radna sila [200 g); 1 milijun ciklusa (operativna sila 200 g)
Životni vijek električnih 6000 ili 50 000 operacija najmanje
Temperatura skladištenja -25°C - 100°C
Vlažnost skladištenja 85 % RH max.
Vlažnost skladištenja(μ) < 3 mm contact gap
Odobrenja agencije ENEC, CQC, UL, cUL
Električna ocjena
5:00 AM ENEC/CQC:5 (2,5)A, 125 V~/250 V~ (50000 cykli)
10:00 AM UL/cUL: 10A 1% HP, 125 V~/250 V~ (100000 cykli)\
11:00 AM ENEC/CQC; 11(3)A, 125/150V~ UL/cUL; 11(3)A, 125/150V~
16 A ENEC/CQC; 16(4)A, 250 V~ (50000 cykli) UL/cUL; \[&]A HP, 125 V~/250 V~ (6000 cykli)
22 A ENEC/CQC: 22(8)A, 250 V~ (10000 cykli) UL/cUL: 22A 1 HP, 125V~/250V~ (6000 cykli)
26 A ENEC: 26(10)A, 250 V~ (25000 cykli)


DIMENZIJE

DIMENZIJE POVEZANJA
C-style quick connect - 6,35 mm wide x 0,8 mm thick


D-style quick connect - 4,80 mm wide x 0,8 mm thick


E- style quick connect - 4,80 mm wide x 0,5 mm thick



OPCIJE STANDARDNOG NIVOA

Kod poluge / Opis Okvirne dimenzije
A01/Ravna kratka poluga
A02/Ravna kratka poluga
A03/Ravna kratka poluga
A04/Simulirana poluga valjka
A05/Kratka poluga valjka
A06/Ručica s valjkom




NOMENKLATURNO DRVO

VIS T 16 C Z 200 A 01 XX K
Tip prekidača Temp. Ocjena °c Električna ocjena Terminalni stil Šifra kruga Radna sila kod klipnog klipa, max Položaj poluge Tip poluge Posebni dizajner Montažne rupe
MICRO SWITCH™ V-Basic Switch Standard (V15 Series) T
T 125		 5 ENEC/CQC: 5 (2.5) A, 125 V~/250 V~ (50000 cycles) CQuick connect 6,35 mm x 0,80 mm [0,250 cali x 0,032 cali] Z
SPDT		 100
100gf 0,98 N		 Nema poluge, klip klipa Nema poluge, klip klipa Posebno slovo oznake upotrebljava se samo ako je tip terminala "X" ili je tip aktuatora / poluge "99" kako bi se odredilo da su stezaljke ili aktuator sklopke posebne. Pregledajte Specifikacije proizvoda da biste utvrdili točne razlike. Metric Ø3,1 mm
  H
T150		 10
UL/cUL: 10 A 1½ HP, 125 V~/250 V~ (100000 cycles)		 D Quick connect 4,80 mm x 0,8 mm [0,187 cali x 0,032 cali] P
SPST-NO		 200
200 gf 1,96N		 A
Daleko od klipa klipa		 01
Kratka ravna poluga		 K
USA 02,9 mm
  S
T85		 11 ENEC/CQC: 11(3) A, 125/150 V~ 25T85 |i 5E4 UL/cUL: 11(3) A, 125/150 V~ 25T85 |i 5E4 E Quick connect 4,80 mm x 0,5 mm [0,187 cali x 0,020 cali] C
SPST-NC		 300
300 gf 2,94 N		 B
W pobliżu trzpienia		 02
Kratka ravna poluga
    16 ENEC/CQC: 16(4)A 250 V~ UL/cUL: 16 1/2HP 125/250 V~ H
Push in		   400
400 gf 3,92 N		   03
duga ravna poluga
    22 ENEC/CQC: 22(8) A, 250 V~ UL/cUL: 22 A 1HP, 125/250 V~         04
Potaknuta poluga valjka
    26
ENEC: 26(10) A, 250 v~		         05
Ručica s valjkom
              06
Duga ručica s valjkom
              99
Posebna poluga
