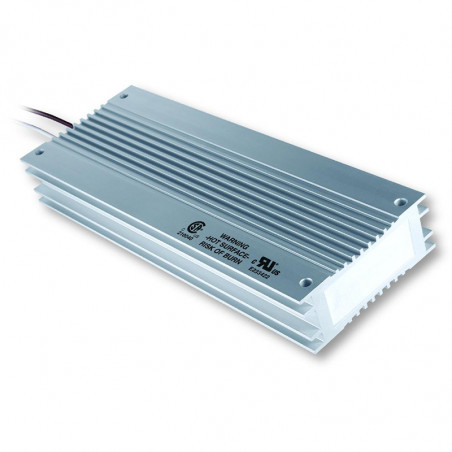

Modularni otpornici snage u aluminijumskom kućištu - BWD serije
  • Modularni otpornici snage u aluminijumskom kućištu - BWD serije

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: Koch

Modularni otpornici snage u aluminijumskom kućištu - BWD serije

tehnički podaci:
BWD 250 serije

Nominalna snaga [W]
100 (250 przy ED = 35%; JA= 20°C)
dimenzije [mm]
110 x 80 x 15
Dostupni otpor[Ω]
10, 27, 33, 47, 72, 100, 150, 200, 220, 330,430, 620, 830

BWD500 serije

Nominalna snaga[W]
200 (500 przy ED = 35%; JA= 20°C)
dimenzije [mm]
216 x 80 x 15
Dostupni otpor [Ω]
10, 12, 15, 22, 27, 35, 40, 43, 47, 50, 60, 72,100, 130, 150, 160, 200, 210,

240, 300, 310,430, 620

BWD1000 series

Nominalna snaga[W]
400 (1000 przy ED = 35%; JA= 20°C)
dimenzije [mm]
216 x 80 x 30
Dostupni otpor[Ω]
5, 10, 27, 33, 47,72, 100, 150,200, 300

Uobičajeni parametri

Parameter(JA=20°C) Value unit Remarks
Tolerancija ±5 % Room temperature
Temperaturni koeficijentt TK 20...100   10-6/K
Izolacijski otpor Rizol >100 MΩ V=1000VDC
induktanca L <30 µH f=300kH, V=50mV
Kapacitet kućišta C <300 pF f=300kH, V=50mV
Maksimalni radni napon Vn V
  V
Ispitajte napon izolacijeUizol >4000 V AC; f=50Hz; t=1 min.
Max. temperature kućištaJC <250 °c Natural cooling
  <300* °c
Skladištiti temperaturu JS -25...85 °c
oprez

* - samo za BWD1000 seriju


BWD 250
BWD 1000
BWD 600
