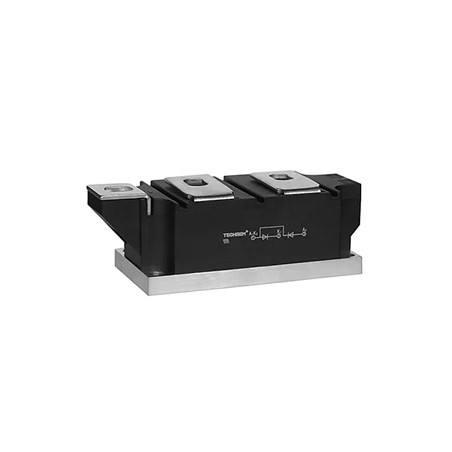

Диодни модули / ЛЕД
  • Диодни модули / ЛЕД

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: TECHSEM

Диодни модули / ЛЕД

Features

  • Isolated mounting base, 2500V
  • Pressure contact technology with increased power cycling capability
  • Air-cooling for up to 400A. for over 500A , air-cooling or water-cooling
  • Simple mounting and easy maintenance

Typical application

  • AC/DC Motor drives
  • Various rectifiers
  • Soft start AC motor control
  • Welding power supply
  • DC supply for PWM inverter
  • Battery DC chargers or dischargers

Electrical data

Type VRRM IF(AV)@Tc IFSM I2t IRRM VFM@IFM VFO rF Rth(j-c) Tjm VISO
10 ms 150°C 25°C 150°C
V A °C kA kA2s mA V A V mΩ °C/W °C V(A,C)
MDx26 600-1800 26 100 0,7 2,1 8 1,65 80 0,8 6,80 1,3 150 2500
MDx40 600-1800 40 100 1,0 5,0 8 1,55 120 0,8 5,57 0,9 150 2500
MDx55 600-1800 55 100 1,3 1,0 8 1,45 170 0,8 3,47 0,7 150 2500
MDx70 600-1800 70 100 1,8 16,2 8 1,40 210 0,8 2,50 0,57 150 2500
MDx90 600-1800 90 100 1,3 26,0 8 1,33 270 0,8 1,70 0,47 150 2500
MDx110 600-1800 110 100 1,6 33,0 8 1,45 330 0,8 1,74 0,35 150 2500
MDx135 600-1800 135 100 3,3 76,0 12 1,38 410 0,8 1,18 0,31 150 2500
MDx160 600-1800 160 100 4,6 106,0 12 1,56 480 0,8 1,35 0,23 150 2500
MDx182 600-1800 182 100 6,4 205,0 12 1,43 550 0,8 0,96 0,22 150 2500
MDx200 600-1800 200 100 7,5 281,0 12 1,38 600 0,75 0,88 0,21 150 2500
MDx250 600-1800 250 100 9,5 451,0 20 1,43 750 0,75 0,76 0,14 150 2500
MDx285 600-1800 285 100 9,5 451,0 20 1,40 750 0,75 0,7 0,14 150 2500
MDx300 600-1800 300 100 10 500,0 20 1,35 900 0,75 0,55 0,13 150 2500
MDx350 600-1800 350 100 12 720,0 30 1,50 1050 0,75 0,61 0,11 150 2500
MDx500 600-1800 500 100 16 1280,0 40 1,45 1500 0,75 0,3 0,09 150 2500
MDx570 600-1800 570 100 18 1620,0 40 1,45 1500 0,75 0,3 0,09 150 2500
MDx600 600-1800 600 100 19 1805,0 45 1,50 1800 0,75 0,28 0,065 150 2500
MDx800 600-1800 800 100 22 2420,0 45 1,80 2400 0,72 0,18 0,058 150 2500
MDx1000 600-1800 1000 100 28 3920,0 50 1,82 3000 0,71 0,1 0,052 150 2500
MDx1200 600-1800 1200 100 34 5780,0 50 1,86 3000 0,71 0,11 0,04 150 2500
