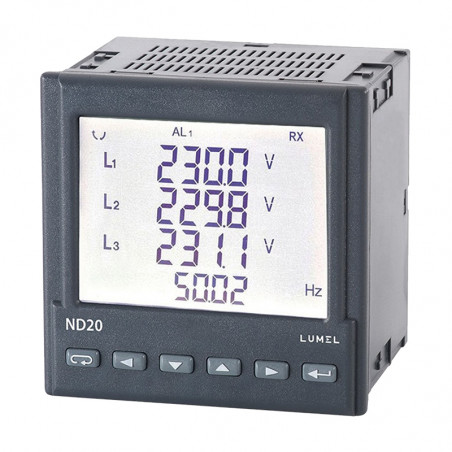

ND20 metar mrežnih parametara
  • ND20 metar mrežnih parametara

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: LUMEL

ND20 metar mrežnih parametara

  • Mjerenje parametara energetske mreže u 2,3 ili četverožičnim uravnoteženim i neuravnoteženim sistemima.
  • Klasa visoke tačnosti.
  • Indikacije s obzirom na vrijednosti programiranih omjera.
  • Harmonika napona i struje (selektivno).
  • Faktori THD za struje i napone.
  • Profil snage 15, 30, 60 minuta (9000 merenja).
  • Mjerač vat-sata za odabranu harmoniku.
  • LCD zaslon s pozadinskim osvjetljenjem 3,5 ”.
  • Stupanj zaštite s prednje strane: IP65.
  • Digitalni prijenos na glavni sistem preko RS-485 interfejsa (MODBUS).
  • Podesivi analogni, alarmni i impulsni izlazi (energija).
  • Konfiguracija prikazanih stranica.

Primjer prijave

ND20 meter of network parameters application

Measured Quantities and Measuring Ranges

Izmerjene količine i merni rasponi
Izmjerena vrijednost Opseg indikacije Mjerni raspon L1 L2 L3 ∑ Osnovna greška
Struja u  1 A
5 A		 0,00...1,5 kA
0,00 ... 60 kA		 0,005...1,200 A~ 0,025...6,000 A~ ♦ ♦ ♦   ±0,2 % zak.
Napon L-N 57,7 V
230 V		 0,0 ... 230,8 kV
0,0 ... 1,012 MV		 0,6 ... 64,0 V~
2,3 ... 253,3 V~		 ♦ ♦ ♦   ±0,2% w.m.
Napon L-L 100 V
400 V		 0,0 ... 440 kV
0,0 ... 1,752 MV		 85...110 V~
340 ... 440 V~		 ♦ ♦ ♦   ±0,5% w.m.
Frekfrencija 47,0 .. 63,0 Hz 47,0...63,0 Hz ♦ ♦ ♦   ±0,2% w.m.
Aktivna snaga -9999 MW .. 0,00 W .. 9999 MW -1,65 kW...1,4 W...1,65 kW ♦ ♦ ♦ ♦ ±0,5% w.m.
Reaktivna snaga -9999 Mvar .. 0,00 var ... 9999 Mvar -1,65 kW...1,4 W...1,65 kW ♦ ♦ ♦ ♦ ±0,5% zak.
Prividna snaga 0,00 VA .. 9999 MVA 1,4 VA ... 1,65 kVA ♦ ♦ ♦ ♦ ±0,5% zak.
Faktor snage PF -1 .. 0.. 1 -1 .. 0.. 1 ♦ ♦ ♦ ♦ ±1% zak.
Tangenta φ -1,2...0...1,2 -1,2...0...1,2 ♦ ♦ ♦ ♦ ±1% zak.
Kosinus φ -1...1 -1...1 ♦ ♦ ♦ ♦ ±1% zak.
φ -180...180 -180...180 ♦ ♦ ♦   ±0,5% zak.
Uvozna aktivna energija 0 .. 99 999 999,9 kWh         ♦ ±0,5% zak.
Izvođena aktivna energija 0 .. 99 999 999,9 kWh         ♦ ±0,5% zak.
Reaktivna induktivna energija 0 .. 99 999 999,9 kvarh         ♦ ±0,5% zak.
Reaktivna kapacitivna energija 0 .. 99 999 999,9 kvarh         ♦ ±0,5% zak.
THD 0 .. 100% 0 .. 100% ♦ ♦ ♦   ±5% zak.

izlazi
Vrsta proizvodnje Svojstva
Analogni izlaz • 1 programirajući strujni izlaz 0/4 ... 20 mA
Relejni izlaz •programabilni relejni izlaz, normalno otvoreni beznaponski kontakti, nosivosti 250 V ~ / 0,5 A ~
Impulsni izlaz aktivne ili jalove energije • 1 OC tip, pasivni

Digitalno sučelje
Vrsta sučelja Protokol prijenosa Mode Brzina prijenosa
RS-485 MODBUS RTU 8N2, 8E1, 8O1, 8N1 4,8; 9,6; 19,2; 38,4  kbit/s
Vanjske značajke
Polje za čitanje LCD 3.5” ekran, specijaliziran, jednobojan s pozadinskim osvjetljenjem
Težina < 0,3 kg
Ukupne dimenzije 96 X 96 X 77 mm panel cut-out: 92+06 X 92+06 mm
Stupanj zaštite(acc. to EN 60529)) prednja strana : IP65 sa krajnje strane: IP20
Nazivni radni uvjeti
Napon napajanja 85...253 V a.c. lub d.c. (40...400 Hz),
20...40 V a.c. lub d.c. (40...400 Hz)
Temperatura ambient: -25...23...55°C storage:: -30...70°C
Relativna vlažnost 25...95% inadmissible condensation
Radni položaj any
Vanjsko magnetsko polje 40...400 A/m
Preopterećenje kratkog trajanja (1 s naponski ulaz: 2Un (max. 1000 V) strujni ulaz: 10 In
Potrošnja energije

- u krugu napajanja ≤6 VA
- u naponskim i strujnim krugovima ≤ 0,05 VA
Zahtjevi za sigurnost i kompatibilnost
Elektromagnetska kompatibilnost otpornost na buku acc. to EN 61000-6-2
emisija buke acc. to EN 61000-6-4
Sigurnosni zahtjevi   acc. to EN 61010-1

ELECTRIC CONNECTIONS

ND20 meter of network parameters

veze:

izravno, poluizravno i indirektno jednofazno mjerenje,
izravno mjerenje u trožilnoj mreži,
polu-indirektno mjerenje u trožilnoj mreži,
neizravno mjerenje pomoću 3 transformatora struje i 2 ili 3 naponska transformatora u trožilnoj mreži,
izravno mjerenje u četverožičnoj mreži,
polu indirektno mjerenje u četverožičnoj mreži,
neizravno mjerenje korištenjem 3 transformatora struje
i 2 ili 3 naponska transformatora u četverožičnoj mreži
Naručivanje

ND20 meter of network parameters
* - after agreeing with the manufacturer

Primjer narudžbe:
Kod ND20 - 2 2 1 1 00 E 0 znači:
ND20 - mjerač mrežnih parametara tipa ND20
2 trenutni ulaz: 5A (X / 5)
2- ulazni napon (faza / faza na fazu) Un =
3 x 230 V / 400 V
1- s programibilnim analognim izlazom
1- napon napajanja: 85 ... 253 V a.c./ d.c.
00 - standardna verzija
E - svi opisi i korisnički priručnik na engleskom jeziku
0- bez dodatnih zahtjeva kvalitete
