Произвођач: Arcotronics

Монофазни филтери серије Ф.ЛЛ.Е2. *** А.И., КАО

Električni podaci
Nominalni napon(UR):
250V 50/60HZ
Nominalna struja(IN):
na sobnoj temperaturi 40°C
Struja curenja (IL):
maksimalna vrijednost na250V, 50Hz
Ispitivanje napona (2s):
linija - zemlja 2700 VDC and/or 800 VAC

line - line 1075 VDC
Klimatska kategorija
HPF (25/85/21)
Područje temperature
-25°C - 85°C

Tip IR
[A]		 L1
[mH]		 L2
[mH]		 Cx
[µF]		 Cy1
[pF]		 Cy2
[pF]		 IL
[mA]		 R
[MΩ]		 Shema br. Crteža. Kućište crtanje br.
F.LLE2006A.AS.01 6 2 x 2,4 2 x 2,4 4 x 2,4 2 x 33000   3 2 x0,62 A A
F.LLE2010A.AI.04 10 2 x 1,0 2 x 1,0 2 x 0,6 2 x 15000 2 x 2500 1,8 0,33 B B
F.LL.E2010.AS.01 10 2 x 1,3 2 x 1,3 4 x 2,2 2 x 33000   3 2 x 0,62 A A
F.LL.E2016A.AS.01 16 2 x 0,96 2 x 0,96 4 x 2,2 2 x 33000   3 2 x 0,62 A A
F.LL.E2020A.AI.04 20 2 x 1,8   2 x 0,68 2 x 4700   0,5 0,24 C C

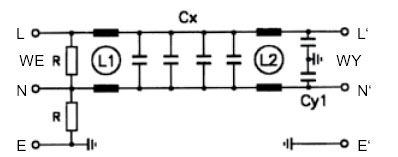

Schemat A

Scheme B

Scheme C

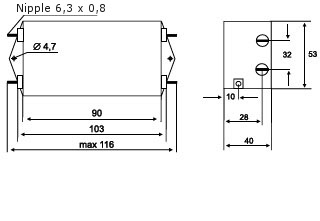

Casing A
Casing B

Casing C

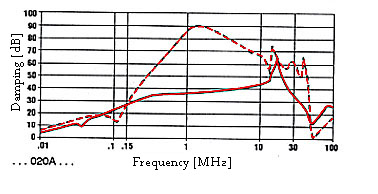

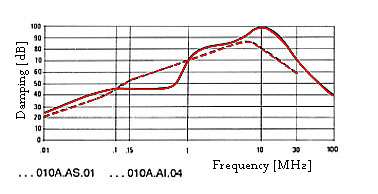

Karakteristike - prigušenje
.................. simetrično (linija - linija)
_________asimetrično (linija - zemlja)
