Произвођач: FRER

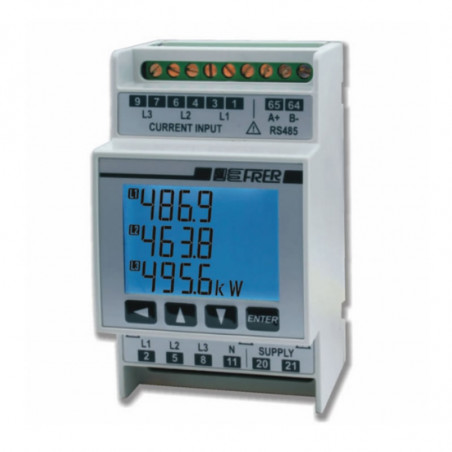

Kompaktni multifunkcijski mrežni analizator + THD NANO H

Displej backlit LCD
Max. indikacija digits (9999)
Decimalni položaj bodova automatic
Podesivo pozadinsko osvjetljenje 5 levels
Ažuriranje čitanja < 0,5 sec.
Mjerni tip TRMS
Osnovna tačnost ±0,5%
Nominalni ulazni napon Un 100-400V (Q52P3H); 400V (Q52D3H)
Nominalna ulazna struja In 1-5A; 63A; 125A
Opseg unosa(1) 10-120% Un, 5-120% In
Radna frekvencija 45...65Hz
Omjer CT (max. Primarni) 15000A
VT omjer (max. primarni) 1MV
Stalno preopterećenje 2 x In; 1.2 x Un
Kratkoročno preopterećenje 20 x In; 2 x Un (300 msec.)
Potrošnja strujnih krugova < 0.5VA
Potrošnja krugova napona < 0.5VA
Napajanje strujom 230V (45...65Hz) ±10%
Potrošnja energije 6VA
Radna temperatura 0...+23...+50°C
Temperatura skladištenja -30...+70°C
Samo-gašenje
Termoplastični materijal UL 94-V0
Zaštita za stanovanje IP50
Zaštita za terminale IP20
Galvanska izolacija alim./ ingressi aux. supply/inputs
Ispitni napon 2kV, 50Hz, 60sec.

OPIS
Kompaktni multifunkcijski mjerač pogodan za trofazne tro- ili četverožične sustave neuravnoteženog opterećenja. NANOH H verzija vrši dodatna „napredna“ merenja koja omogućavaju vrlo efikasno praćenje i daju dodatne informacije o radnim uslovima sistema. Dvije verzije s istosmjernim ulaznim strujama 63 i 125A isporučene s trostrukim minijaturnim CT-ima predstavljene su, uz verziju s CT ulazom, kako bi se smanjili troškovi i vrijeme ožičenja. Zahvaljujući svojoj maloj veličini i kompatibilnosti s razmacima modularnih sklopki, minijaturni CT-ovi mogu se montirati u uvjetima vrlo malog prostora, i uzvodno i nizvodno od prekidača kao što je prikazano na slici.

Rozbudowane analizatory sieci trójfazowe NANO H 1 Rozbudowane analizatory sieci trójfazowe NANO H 2
TIP Opis Kod
NANO5H Trofazni 3 ili 4 uvodi od CT 1-5A

Q52P3H005MCQ...
NANO63H Trofazne 3 ili 4 žice opremljene trostrukim CT 63A

Q52D3H063M4C...
NANO125H Trofazne 3 ili 4 žice opremljene trostrukim CT 125A

Q52D3H125M4C...

Komunikacijski protokoli

 Standard opcionalno
ModBus RTU +
Ethernet-ModBus TCP/Webserver   +
Johnson Controls N2 OPEN   +
Profibus DP v0   +

Izmjerene varijable:Linija struja

Star napon LN
Delta napon LL
V i ja disbalans
Neutralna struja
Aktivna snaga
Reaktivna snaga
Očigledna snaga
Faktor snage
Cosφ pomicanje faktora snage
frekvencija
[Nbsp]

[Nbsp]

Dvosmjerna aktivna energija

Djelomična aktivna energija
Dvosmjerna reaktivna energija
Toplinska struja
Maksimalna toplotna struja
Pomični prosjek (1 ... 30min - kW [&] kVAR)
Maksimalna potrošnja (kW [&] kVAR)
Unutrašnja temperatura centrale
Ukupno provedenih sati
Fazni niz THD V i I do 32. štete.
Dodatni tehnički podaci

Brojanje energije kWh e/and kVarh
maksimalno brojanje 2000000000
klasa tačnosti 1 (kWh), 2 (kVArh)
dvosmernog pisanja si/yes
izlazi alarma Photo-mos 50V, 100mA
podešavanje kašnjenja aktivacije programm. 0...999 sec.
programabilnost variable, value, direction
impulsni izlazi programmabile in alternativa agli allarmi
  programmable as alternative to alarms
programabilnost peso impulso / pulse value
trajanje pulsa Progr. 30...1000 msec.
interfejs RS485 isolata/insulated
brzina(bps) 9600 / 19200 / 38400
komunikacijski parametri parita / parity e / and stop programm.
raspon adresiranja 1.247 programm.
ModBus TCP / Webserver
Johnson Controls N2 OPEN
ProfiBus DP V0		 pomoću vanjske dodatne opreme 2 DIN modula (stranica 11 e 12

Šifra narudžbe

Dimenzije

Rozbudowane analizatory sieci trójfazowe NANO H wymiary
