Произвођач: GMC-I PROSyS

PRO-flex 3 i 4-fazni, DIN nosač

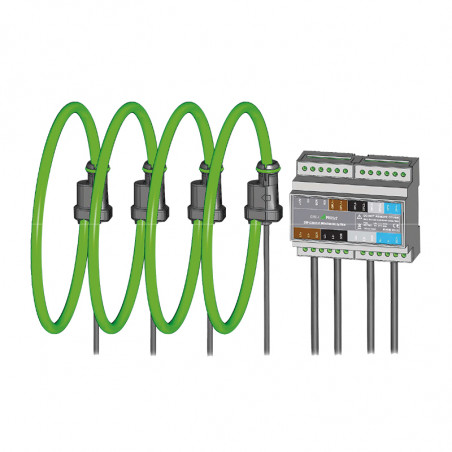

Trofazni i četverofazni Rogowski zavojnice PRO ~ fleks za mjerenje izmjeničnih struja Model DRP 503_1 / 18

DRP trofazna i trofazna fleksibilna strujna sonda koristeći princip Rogowski, sa 3 ili 4-kanalnim integratorom smještenim u kućištu montiranom na šine. Fleksibilna i lagana mjerna glava omogućava brzu i jednostavnu ugradnju u teško dostupna područja i sa velikim provodnicima.

Električne karakteristike

Trenutni raspon : 500A ACRMS
Izlazna osetljivost (naizmenično naizmenično) .. : 0.666mV/A (0.333V @ 500A)
Tačnost (45 - 65Hz) : ± 1% of reading  ± 1A
Impedansa opterećenja 100kΩ minimum
Linearnost (10% to 100% of range)) : ± 0.2% of reading
Širina pojasa (-1dB) : 10Hz do 10kHz
Fazna greška (45 – 65Hz) : ± <1º
Temperaturni koeficijent : ± 0.1% of reading  / °C
Osetljivost na položaj : ± 2% of reading
Napajanje : zewnętrzne (12V / 100mA)
Radni napon (vidi poglavlje Sigurnosni standardi) : 1000V AC RMS lub DC (Probe)
  : 30V max (Output)
Opšte karakteristike
Materijal sonde : Alcryn 2070 NC LATENE 7H2W V0
Dužina kabla sonde : 450mm
Prečnik kabla : 0.9mm
Dužina kabla (kutija sonda do integratora) : 5m
Raspon radne temperature : -20 do +70°C
Raspon temperature skladištenja : -40 do +75°C
Radna vlaga : 15% to 85% (non condensing)
Stepen zaštite : IP65 Probe
Boja RAL 120 70 75 Lemongreen

Standardi sigurnosti
EN 61010-1: 2001
EN 61010-031: 2002
EN 61010-2-032: 2002

1000 VRMS, III kategorija, 600 VRMS, IV kategorija,
Stupanj zagađenja 2 (sonda i integrator)

Upotreba sonde na neizoliranim provodnicima je ograničena na 1000 V AC RMS ili DC i frekvencijama ispod 1 kHz.

EMC standardi

EN 61326-2-2: 2006

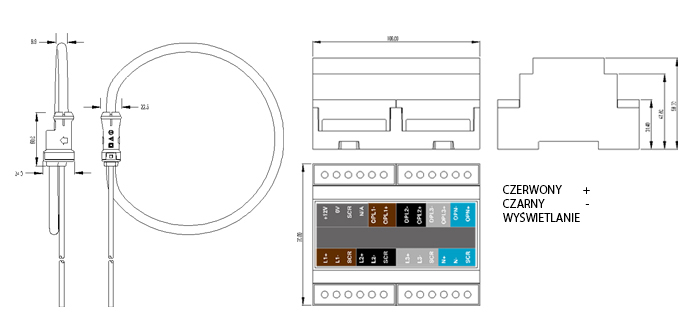

Dimenzije [mm]

PRO-flex 3 i 4-fazowe, montaż na szynę DIN wymiary
