Произвођач: GMC-I PROSyS

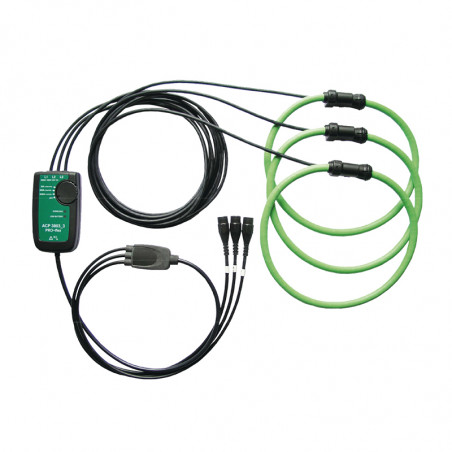

PRO-flex 3-fazni

Trofazni Rogowski zavojnice PRO ~ flex za mjerenje izmjeničnih struja serije ACP
svojstvo

Modeli 30/300 / 3000A i 60/600 / 6000A
Široki dinamički raspon od 100mA do 6000A ACRMS
Baterija se napaja s vanjskom opcijom napajanja
1000 sati neprekidnog trajanja baterije
1000V, CAT III, stupanj onečišćenja 2
IP 65 (samo sonda glava)
Kompaktan lagan dizajn
Nema magnetske histereze, zasićenja ili nelinearnosti
Jednofazni i trofazni modeli
Odobreno sa UL, ROHS i WEEE sukladnim
TIPIČNE PRIJAVE

Povezanost s većinom mjernih instrumenata, uključujući multimetre, osciloskope PQ uređaje za snimanje
Električno održavanje, popravak i instalacija strojeva i pokretanje aplikacija
Instalacije za distribuciju niskog i srednjeg napona
Analiza raspodjele struje u mrežnim mrežama
Analiza harmonika, mjerenja snage, mjerenje vršnih opterećenja u mreži i UPS-u.
Visoka struja ispitivanja rasklopnih uređaja i osigurača
Mjerenje polaznih prijelaznih elektromotora


SPECIFIKACIJE


MODEL ACP 3003_3 ACP 6003_3
Trenutni rasponi 30 / 300 / 3000A 60 / 600 / 6000A
Izlazna osjetljivost 100mV / 10mV / 1mV / A 50mV / 5mV / 0.5mV / A
linearnost ± 0.2% of reading
Osnovna točnost ± 1% of reading ± 0.1A (30A, 60A)
± 1% of reading ± 1A (300A/3000A, 600A/6000A)
Osjetljivost položaja provodnika ± 2% of reading
Raspon frekvencije (-1dB) 10Hz do 20kHz
Fazni pomak (45 - 65Hz) < 1 degrees
Otpornost na opterećenje > 100 kΩ
Izlazna veza 3 x 0.5m koaksijalni prekida sigurnosnim muškim BNC priključkom

Tehnički podaci

OKOLIŠNI PODACI

Radna temperatura -20°C to 65°C
Temperaturni koeficijent ± 0.15% of reading per °C
Temperatura skladištenja (bez baterije) -40°C do 75°C

Snabdijevanje energijom

Tip baterije 2 x AA MN 1500 LR6 Alkaline
Vijek baterije 1000 hours continuous

Vanjsko napajanje 3V / 100mA

MEHANIČKI PODACI

Dimenzije (mm) 110 (W) x 65 (S) x 23 (G)
Duljina sonde 610mm (24”), 915mm (36”) 1220mm(48”)
Dužina kabela 2m (Probe to Integrator)



SIGURNOST

EN61010-2-032: 2002,
UL 610101, 2. izdanje, 2005-07-22
CAN / CSA-22.2 broj 61010-1, drugo izdanje 2004-07
1000V, kategorija mjerenja III, stupanj zagađenja 2.

EMC standard EN 61326-2-2: 2006

MAKSIMALNI SIGURNI NAPONI
1000V AC RMS ili DC (sonda i integrator)
Napajanje 30 Volta max (izlaz)
Sve točnosti navedene pri 23 ° C ± 1 ° C

[Nbsp]
Visoka preciznost i širok dinamički raspon

Napredni dizajn spojke rezultira minimalnim učinkom pozicioniranja vanjskih magnetskih polja i izvan središta vodiča na točnost sonde.

EN61010-2-032: 2002 i EMC sukladnost

Sigurnosne značajke pružaju korisniku povjerenje pri mjerenju u opasnim područjima napona.
Sukladnost s EMC standardima osigurava visoku pouzdanost smanjenom osjetljivošću na elektromagnetske smetnje.



Dimenzije [mm]



3-fazowe Cewki Rogowskiego PRO~flex

STUPNJA ZAŠTITE
IP65 PROBE IP40 integrator

Catalog number Prečnik sonde (S) [mm] Output type

ACP 3003_3/24

 610 BNC

ACP 3003_3/36

 915 BNC

ACP 3003_3/48

 1220 BNC

ACP 6003_3/24

 610 BNC

ACP 6003_3/36

 915 BNC

ACP 6003_3/48

 1220 BNC
