Programibilna univerzalna klasa pretvarača 0.5 MCOUP

Dimensions

OPIS

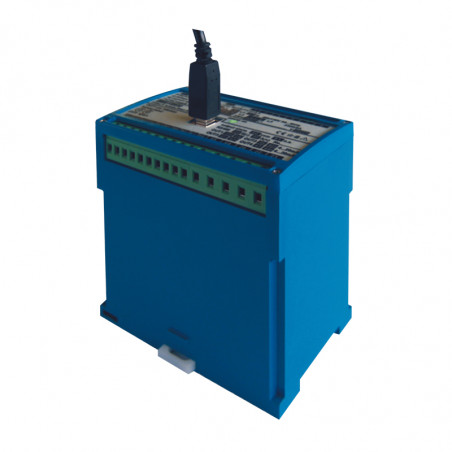

Na licu mjesta u potpunosti programabilni višenamjenski pretvarač pogodan za jednofazni ili trofazni 3-4 žilni uravnoteženi ili neuravnoteženi sustav. Pogodan je i u uslovima izobličenih oblika talasa. Pretvarač sa više izlaza omogućava snažno smanjenje složenosti instalacije i relevantne troškove, a omogućava uštedu puno prostora za ugradnju. Nadalje, kompletna programabilnost na licu mjesta dopušta korištenje istih za bilo koji zahtjev za mjerenje i, kao posljedicu, pojačavanje i smanjenje zaliha ili dostupnosti rezervnih dijelova. Na zahtjev može se opremiti serijskim sučeljem RS485 plus Modbus protokolom i programirljivim foto-mos izlazom koji se može postaviti ili kao alarmni kontakt ili kao impulsni izlaz za daljinsko brojanje energije ..

Opcije na zahtjev

PUNO PROGRAMBILNOST NA STRANI SITE
Ovi su pretvarači na licu mjesta potpuno programibilni pomoću standardnog USB sučelja i softvera za jednostavno konfiguriranje na daljinu.
Programibilnost uključuje sljedeće funkcije:

Tip (jednofazna ili trofazna, 3 ili 4 žice, uravnoteženo ili neuravnoteženo opterećenje)
Nominalna vrijednost ulaza (napon 57 ÷ 400V i struja 1 ÷ 5A s automatskim prebacivanjem pojačanja)
Omjer strujnog i naponskog transformatora
Za svaki izlaz (neovisan)

Izlazni tip (V ili mA)
Nazivna izlazna vrijednost.
Npr .: 0… +/- 1mA (15kΩ), 0… +/- 5mA (3kΩ), 0… +/- 10mA (1,5kΩ), 0… +/- 20mA (750Ω),
4… 20mA (750Ω); 0… +/- 1V (> 2kΩ); 0… +/- 10V (> 2kΩ), 2… 10V (> 2kΩ), itd.)
Mjera koja se povezuje s izlazom odabranim između dostupnih (vidi tablicu).
Početne i pune izlazne vrijednosti (npr. -25… 0… 100kW; 45… 50… 55Hz; 0.5C… 1… 0.5L; itd.)
Za izlaz alarma:

Način rada (minimum, maksimum ili s-pas čuvar)
Promjenjiva se prati
Nivo praga
Kašnjenje u radu
Ili da ponovo prenesete brojanje energije:

Vrsta energije (aktivna ili reaktivna)
Težina (npr. 1 puls = ... kWh)
Za serijski interfejs

Lokalna adresa
Komunikacijski parametri
DODATNE MJERE
Uz mjerenje glavnih karakteristika električne mreže, ovi pretvarači izračunavaju i pružaju korisne dodatne informacije, kao što su:

Prosječna struja (toplinska snaga)
Maksimalna vrijednost koju dostiže toplinska struja
Prosječna struja i maksimalna vrijednost postignuta prosječnom strujom koja simulira crnu i crvenu boju bimetalnog ampermetra.

Prosječna vrijednost aktivne snage
Vrh (maksimalna vrijednost dostignuta prosječnom aktivnom snagom)
Napon i struja sistema (prosječni naponi i struje).
Neutralna struja: dobivena vektorskim zbrojem faznih struja (ne zahtijeva dodatni CT na neutralnom vodiču), što ukazuje na lošu raspodjelu opterećenja na tri faze i prisutnost izobličujućih opterećenja.
Ciljani faktor snage: naziva se i D.P.F. (Faktor snage pomicanja), označava stvarni fazni pomak između napona i struje uvedene induktivnim ili kapacitivnim opterećenjima. D.P.F. se razlikuje od P.F. (Faktor snage). The P.F. na vrijednost utječe harmonično izobličenje i moglo bi dovesti do P.F. ispravke čak i u onim slučajevima u kojima je P.F. vrijednost se smanjuje harmonijskim izobličenjima, a ne neuravnoteženim opterećenjima
THD: Ukupno harmonično izobličenje, prikazano kao postotak osnovne ili RMS vrijednosti. Kako bi se spriječile visoke razine harmoničnog izobličenja, ali pri vrlo maloj potrošnji, dovelo bi do neopravdanog alarmiranja, ukupno harmonično izobličenje može se izraziti i u postotku nominalne vrijednosti, postavljajući ga na pravilniji način.

TRMS

Mjerenje glavnih varijabli (struje i naponi) vrši se metodom uzorkovanja koja, u svojoj vlastitoj prirodi, omogućava pravilno računanje TRMS-a čak i u slučaju izobličenih valnih oblika, koji su i inače uobičajeni u modernim električnim instalacijama.

IZOLIRANI IZLAZI

Svi izlazi pored sigurnosne izolacije između mjernih ulaza i pomoćnog napajanja, također su izolirani jedan od drugog: to pomaže u sprječavanju ili rješavanju tipičnih problema, kao što su petlje zemlje ili mase biljaka s različitim potencijalom između njih.

INTERFACE podataka

Na zahtjev, RS485 serijsko sučelje s Modbus RTU protokolom dostupno je za međusobno povezivanje pretvarača u sustave nadzora i upravljanja energijom. na istoj liniji RS485 moguće je priključiti do 32 uređaja (128 s opcijom ¼ jedinično opterećenje). Maksimalna dužina linije mora biti 1200 metara. Posebna pažnja posvećena je optimizaciji prijenosa podataka s ciljem dobivanja cjelovite slike stanja u sustavu pomoću vrlo kompaktnih paketa podataka. U svakom slučaju, uvijek je moguće odabrati vrstu mjerenja koja mora biti uključena u prijenos podataka.

IZLAZ ALARME ILI PULZA

Dostupan je (kao opcija zajedno sa RS485 sučeljem) foto-MOS programabilni izlaz koji se može upotrijebiti kao alarm za nadziranje rada određene određene izmjerene količine ili kao impuls za daljinsko brojanje energije. Moguće je definirati način rada (minimum, maksimum ili kao pas čuvara), nadziranu varijablu, postavljenu točku i kašnjenje. Alternativno, moguće je ponovno prenijeti energiju udaljenim jedinicama kao što su brojanje vanjskih impulsa, PLC i tako dalje. Impuls se može izravno programirati, npr. 1 impuls = ... kWh, kao i vrsta energije (aktivna ili reaktivna).
