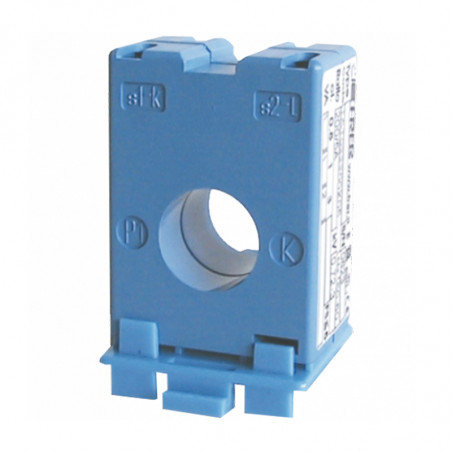

![Strujni transformator TAT022 Strujni transformator TAT022](https://www.dacpol.eu/8383-large_default/strujni-transformator-tat022.jpg)
![Strujni transformator TAT022 Strujni transformator TAT022](https://www.dacpol.eu/8383-large_default/strujni-transformator-tat022.jpg)
Морате бити пријављени да
Фотографије су само у информативне сврхе. Погледајте спецификацију производа
please use latin characters
Tehnički podaci
Termoplastični materijal | UL94-V0 |
Radna frekvencija | 50-60Hz |
Napon | 0.72kV |
Test napona | 3kV * 1’50Hz |
Izolacija | Klasa E |
Stupanj zaštite | IP 20 |
Kontinuirana prekomjerna struja | 1.2In |
Nazivna kratkotrajna toplinska struja (I th) | 40 In |
Nazivna dinamička struja (I dyn) | 2.5 x I th |
Faktor sigurnosti | N<5 |
Maksimalno rasipanje snage (maks. Vrijednost raspona) | <2.5W |
Radna temperatura | -25.. +50o C |
Temperatura skladištenja | -40.. +80o C |
Proizvedeno prema |
IEC/EN 60044-1, |
Integrirani sekundarni terminali | 6mm2 |
SECONDARY 5A
Omjer | Teret [VA] |
Kod | ||
---|---|---|---|---|
cl. 0.5 | cl. 1 | cl. 3 | ||
40/5 A | 1.2 |
TAT022040X05 |
||
50/5 A | 1.2 |
TAT022050X05 |
||
60/5 A | 1.5 |
TAT022060X05 |
||
80/5 A | 1 | 2.5 |
TAT022080X05 |
|
100/5 A | 1.5 | 3 |
TAT022100X05 |
|
120/5 A | 2 | 4 |
TAT022120X05 |
|
150/5 A | 1 | 3 | 5 |
TAT022150X05 |
200/5 A | 1 | 1.5 | 2 |
TAT022200X05 |
250/5 A | 1 | 1.5 | 3 |
TAT022250X05 |
300/5 A | 1 | 2 | 4 |
TAT022300X05 |
400/5 A | 1.5 | 3 | 5 |
TAT022400X05 |
500/5 A | 2 | 4 | 6 |
TAT022500X05 |
600/5 A | 2.5 | 5 | 7 |
TAT022600X05 |
SECONDARY 1A
Omjer | Teret [VA] |
Kod | ||
---|---|---|---|---|
cl. 0.5 | cl. 1 | cl. 3 | ||
40/1 A | 1.2 |
TAT022040X01 |
||
50/1 A | 1.2 |
TAT022050X01 |
||
60/1 A | 1.5 |
TAT022060X01 |
||
80/1 A | 1 | 2.5 |
TAT022080X01 |
|
100/1 A | 1.5 | 3 |
TAT022100X01 |
|
120/1 A | 2 | 4 |
TAT022120X01 |
|
150/1 A | 1 | 3 | 5 |
TAT022150X01 |
200/1 A | 1 | 1.5 | 2 |
TAT022200X01 |
250/1 A | 1 | 1.5 | 3 |
TAT022250X01 |
300/1 A | 1 | 2 | 4 |
TAT022300X01 |
400/1 A | 1.5 | 3 | 5 |
TAT022400X01 |
500/1 A | 2 | 4 | 6 |
TAT022500X01 |
600/1 A | 2.5 | 5 | 7 |
TAT022600X01 |
Dimensions
