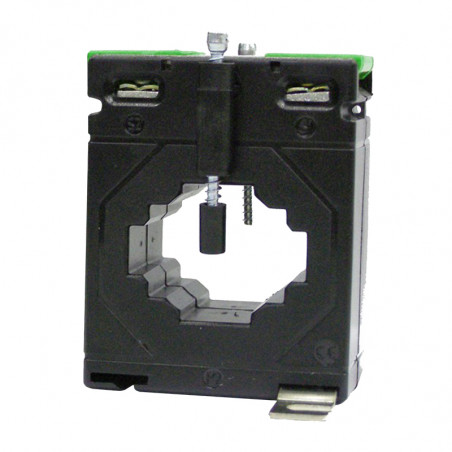

Strujni transformatori za sabirnicu i okrugli provodnikLCTB
  • Strujni transformatori za sabirnicu i okrugli provodnikLCTB

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: LUMEL

Strujni transformatori za sabirnicu i okrugli provodnikLCTB


LCTB 45

Svojstva

  Tip


LCTB 45/21 (40)
Prečnik rupe Ø 20 mm
sabirnica 20 x 10 mm
Dubina 40 mm
Širina 45 mm
Primarna struja 50 A...400 A
Secondarna struja 1 A,  5 A
Klasa točnosti 0,5; 1
LCTB 45ce_LCTB 45


Specifikacije

Transformer tip

LCTB 45/21 (40)
Klasa točnosti 0,5 1
Primarna struja Transformer snaga
50 A - 1,5 VA
60 A - 1,5 VA
75 A - 2,5 VA
80 A 1 VA 2,5 VA
100 A 1,5 VA 3,75 VA
120 A 1,5 VA 3,75 VA
125 A 2,5 VA 3,75 VA
150 A 2,5 VA 5 VA
200 A 3,75 VA 5 VA
250 A 3,75 VA 5 VA
300 A 5 VA 5 VA
400 A 5 VA 5 VA

NARUDŽBA

Morate dati: vrstu transformatora / primarnu struju / sekundarnu struju / klasu snage / točnosti
Primjer narudžbe: LCTB 45/21 (40) 100 / 5A, 3,75VA, kl. 1
Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

Dimenzije [mm]:

LCTB 45/21 (40)

LCTB 45/21 (40)

LCTB 50

Svojstva

  Tip


LCTB 50/21 (30)

LCTB 50/30 (30)

LCTB 50/21 (50)

LCTB 50/30 (50)
Prečnik rupe  Ø 21 mm Ø 26 mm Ø 21 mm Ø 26 mm
Sabirnica 20x10mm 30x10 mm, 20x15 mm
20x20mm, 2x20x10mm		 20x10 mm 30x10 mm, 20x15 mm
20x20mm, 2x20x10mm
Dubina 31 mm 31 mm 51 mm 51 mm
Širina 50 mm 50 mm 50 mm 50 mm
Primarna struja 40 A...400 A 75 A...600 A 50 A...400 A 50 A... 600 A
Secondarna struja 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Klasa točnosti 0,5; 1 0,5; 1 0,5; 1 0,5; 1
LCTB 50ce_LCTB 50

Specifications


Transformer tip

LCTB 50/21 (30)

LCTB 50/30 (30)
Klasa točnosti 0,5 1 0,5 1
Primarna struja Transformer snaga
40 A - 1 VA - -
50 A - 1 VA - -
60 A - 1 VA - -
75 A - 1,5 VA - 1 VA
80 A 1 VA 2,5 VA - 1,5 VA
100 A 1,5 VA 2,5 VA 1 VA 2,5 VA
120 A 2,5 VA 2,5 VA 1 VA 2,5 VA
125 A 2,5 VA 3,75 VA 1 VA 2,5 VA
150 A 2,5 VA 5 VA 2,5 VA 3,75 VA
200 A 3,75 VA 5 VA 2,5 VA 5 VA
250 A 5 VA 5 VA 5 VA 5 VA
300 A 5 VA 7,5 VA 5 VA 5 VA
400 A 5 VA 7,5 VA 5 VA 6,25 VA
500 A - - 5 VA 6,25 VA
600 A - - 5 VA 7,5 VA

NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 50/21 (50) 100 / 5A, 5VA, kl. 1

Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

Dimenzije [mm]:

LCTB 50/21 (30)

LCTB 50/30 (30)
LCTB 50/21 (30) LCTB 50/30 (30)

Specifikacije

Transformer tip LCTB 50/21 (50) LCTB 50/30 (50)

Klasa točnosti

 0,5 1 0,5 1
Primarna sreuja Transformer snaga
50 A 1 VA 2,5 VA - 1,5 VA
60 A 1 VA 2,5 VA - 1,5 VA
75 A 1,5 VA 2,5 VA - 2,5 VA
80 A 2,5 VA 5 VA - 2,5 VA
100 A 2,5 VA 5 VA 2,5 VA 5 VA
120 A 3,75 VA 5 VA 2,5 VA 5 VA
125 A 5 VA 5 VA 2,5 VA 5 VA
150 A 5 VA 10 VA 5 VA 5 VA
200 A 7,5 VA 10 VA 5 VA 7,5 VA
250 A 7,5 VA 10 VA 5 VA 10 VA
300 A 7,5 VA 12,5 VA 5 VA 10 VA
400 A 10 VA 15 VA 10 VA 12,5 VA
500 A - - 10 VA 12,5 VA
600 A - - 10 VA 15 VA

NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 50/21 (50) 100 / 5A, 5VA, kl. 1

Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

Dimenzije [mm]:

LCTB50/21 (50)

LCTB 50/30 (50)
LCTB50/21 (50) LCTB 50/30 (50)

LCTB 62

Svojstva

  Type


LCTB  62/20 (40)

LCT B 62/30 (40)

LCT B 62/30 (50)

LCT B 62/40 (40)
Prečnik rupe - Ø 30 mm Ø 30 mm Ø 31 mm
Sabirnica 20x12 mm,
2x15x6 mm		 30x10 mm,
2x25x10 mm

30x10 mm,
2x25x10 mm

 40x10 mm,
2x30x10 mm
Dubina 40 mm 40 mm 50 mm 40 mm
Sirina 62 mm 62 mm 62 mm 62 mm
Primarna strujat 50 A...400 A 50 A...800 A 40 A...800 A 100 A...800 A
Secondarna struja 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Klasa tocnosti 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,25S; 0,2; 0,5; 1
LCTB 62ce_LCTB 62

Specifikacije

Transformer tip

LCTB 62/20 (40)

LCTB 62/30 (40)
Klasa točnosti 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primarna struja Transformer power
50 A - - - 1,5 VA - - - 1,5 VA
60 A - - - 2,5 VA - - - 1,5 VA
75 A - - 1,5 VA 3,75 VA - - - 1,5 VA
80 A - - 2,5 VA 3,75 VA - - - 2 VA
100 A 1,5 VA 1,5 VA 2,5 VA 5 VA 1 VA 1 VA 1,5 VA 2,5 VA
120 A 1,5 VA 1,5 VA 3,75 VA 5 VA 1 VA 1 VA 2,5 VA 3,75 VA
125 A 1,5 VA 1,5 VA 3,75 VA 5 VA 1 VA 1 VA 2,5 VA 3,75 VA
150 A 2 VA 2,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 3,75 VA 5 VA
200 A 3,75 VA 5 VA 7,5 VA 10 VA 2,5 VA 2,5 VA 5 VA 7,5 VA
250 A 3,75 VA 5 VA 10 VA 15 VA 2,5 VA 3,75 VA 5 VA 10 VA
300 A 3,75 VA 5 VA 10 VA 15 VA 2,5 VA 3,75 VA 5 VA 10 VA
400 A 5  VA 7,5 VA 15 VA 15 VA 3,75 VA 5 VA 7,5 VA 12,5 VA
500 A - - - - 5 VA 7,5 VA 10 VA 12,5 VA
600 A - - - - 5 VA 7,5 VA 15 VA 15 VA
750 A - - - - 5 VA 10 VA 15 VA 15 VA
800 A - - - - 5 VA 10 VA 15 VA 15 VA

NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 62/40 (40) 100 / 5A, 1VA, kl. 1

Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

Dimenzije [mm]:

LCTB 62/20 (40)

LCTB 62/30 (40)
LCTB 62/20 (40) LCTB 62/30 (40)

Specifikacije

Transformer tip LCTB 62/30 (50) LCTB 62/40 (40)
Klasa točnosti 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primarna strujat Transformer power
40 A - - - 1 VA - - - -
50 A - - - 2,5 VA - - - -
60 A - - - 2,5 VA - - - -
75 A - - 2,5 VA 2,5 VA - - - -
80 A - - 2,5 VA 3,75 VA - - - -
100 A 1,25 VA 1,25 VA 5 VA 5 VA - - - 1 VA
120 A 1,25 VA 1,25 VA 5 VA 5 VA - - - 1,5 VA
125 A 1,25 VA 1,25 VA 5 VA 5 VA - - - 1,5 VA
150 A 2 VA 2 VA 5 VA 7,5 VA -     2,5 VA
200 A 3 VA 3,75 VA 10 VA 15 VA 1 VA 1 VA 1,5 VA 3,75 VA
250 A 3 VA 5 VA 15 VA 15 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
300 A 3 VA 5 VA 15 VA 15 VA 1,5 VA 1,5 VA 5 VA 5 VA
400 A 5 VA 6,25 VA 15 VA 30 VA 2,5 VA 2,5 VA 5 VA 5 VA
500 A 5 VA 7,5 VA 15 VA 30 VA 3,75 VA 5 VA 5 VA 7,5 VA
600 A 6,25 VA 10 VA 20 VA 30 VA 5 VA 7,5 VA 7,5 VA 10 VA
750 A 6,25 VA 10 VA 20 VA 30 VA 5 VA 10 VA 10 VA 10 VA
800 A 6,25 VA 10 VA 20 VA 30 VA 5 VA 10 VA 10 VA 10 VA

NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 62/40 (40) 100 / 5A, 1VA, kl. 1

Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

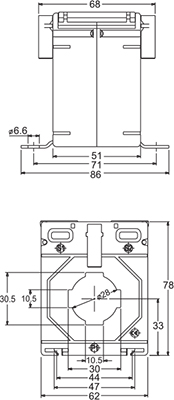

Dimenzije [mm]:

LCTB 62/30 (50)

LCTB 62/40 (40)
LCTB 62/30 (50) LCTB 62/40 (40)

LCTB74

Svojstva
  Type


LCT B 74/20 (45)

LCT B 74/30 (45)

LCT B 74/40 (45)

LCT B 74/50 (45)
Prečnik rupe Ø 20 mm Ø 26 mm Ø 35 mm Ø 41 mm
Sabirnica 20x10 mm 30x15 mm,
2x20x10 mm		 40x11 mm,
2x30x15 mm		 50x12 mm
2x40x10 mm
Dubina 45 mm 45 mm 45 mm 45 mm
Širina 74 mm 74 mm 74 mm 74 mm
Primarna struja 30 A...400 A 30 A...800 A 40 A...1000 A 100 A...1000 A
Secondarna struja 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Klasa točnosti 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,25; 0,2; 0,5; 1
LCTB74ce_LCTB74

Specifications

Transformer tip LCTB 74/20 (45) LCTB 74/30 (45)
Klasa točnosti 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primarna struja Transformer power
30 A - - - 1,5 VA - - -  1 VA
40 A - - - 1,5 VA - - - 1,5 VA
50 A - - - 2,5 VA - - - 1,5 VA
60 A - - - 3,75 VA - - - 2,5 VA
75 A - - 1,5 VA 5 VA - - 1,5 VA 2,5 VA
80 A - - 1,5 VA 5 VA - - 1,5 VA 3,75 VA
100 A 1,5 VA 1,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 2,5 VA  5 VA
120 A 1,5 VA 1,5 VA 5 VA 10 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
125 A 1,5 VA 1,5 VA 5 VA 10 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
150 A 2,5 VA 2,5 VA 7,5 VA 12,5 VA 1,5 VA 1,5 VA 5 VA 7,5 VA
200 A 5 VA 5 VA 10 VA 15 VA 2,5 VA 2,5 VA 10 VA 15 VA
250 A 5 VA 5 VA 10 VA 15 VA 2,5 VA 2,5 VA 10 VA 15 VA
300 A 5 VA 7,5 VA 15 VA 15 VA 2,5 VA 5 VA 10 VA 15 VA
400 A 5 VA 10 VA 15 VA 20 VA 5 VA 7,5 VA 15 VA 20 VA
500 A - - - - 5 VA 10 VA 15 VA 20 VA
600 A - - - - 5 VA 15 VA 15 VA 20 VA
750 A - - - - 7,5 VA 20 VA 20 VA 30 VA
800 A - - - - 10 VA 30 VA 30 VA 30 VA

NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 74/50 (45) 100 / 5A, 1,5VA, kl. 1
Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

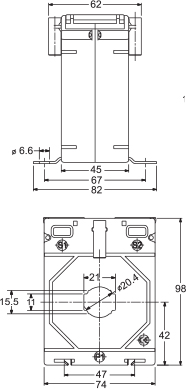

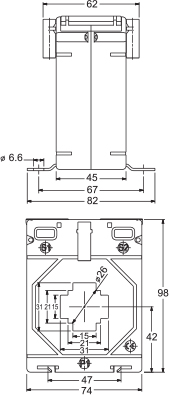

Dimenzije [mm]:

LCTB 74/20 (45)

LCTB 74/30 (45)
LCTB 74/20 (45) LCTB 74/30 (45)

Transformer tip LCTB 74/40 (45) LCTB 74/50 (45)
Klasa točnosti 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primarna struja Transformer power
40 A - - - 1 VA - - - -
50 A - - - 1 VA - - - -
60 A - - - 1 VA - - - -
75 A - - - 1,5 VA - - - -
80 A - - - 1,5 VA - - - -
100 A - - 1,5 VA 2,5 VA - - - 1,5 VA
120 A - - 1,5 VA 2,5 VA - - - 1,5 VA
125 A - - 1,5 VA 2,5 VA - - - 1,5 VA
150 A - - 2,5 VA 3,75 VA - - - 2,5 VA
200 A 2,5 VA 2,5 VA 3,75 VA 5 VA - - 1,5 VA 3,75 VA
250 A 2,5 VA 2,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
300 A 2,5 VA 2,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 5 VA 7,5 VA
400 A 5 VA 5 VA 7,5 VA 12,5 VA 2,5 VA 2,5 VA 5 VA 7,5 VA
500 A 5 VA 7,5 VA 10 VA 15 VA 5 VA 5 VA 7,5 VA 10 VA
600 A 5 VA 10 VA 15 VA 20 VA 5 VA 7,5 VA 10 VA 12,5 VA
750 A 5 VA 10 VA 15 VA 20 VA 5 VA 10 VA 12,5 VA 15 VA
800 A 7,5 VA 15 VA 15 VA 20 VA 5 VA 10 VA 12,5 VA 15 VA
1000 A 10 VA 15 VA 15 VA 20 VA 5 VA 10 VA 12,5 VA 15 VA

NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 74/50 (45) 100 / 5A, 1,5VA, kl. 1
Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

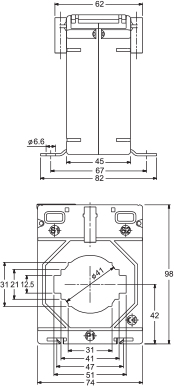

Dimenzije [mm]:

LCTB 74/40 (45)

LCTB 74/50 (45)
LCTB 74/40 (45) LCTB 74/50 (45)

LCTB 86

Properties

  Type


LCTB 86/40 (45)

LCTB 86/50 (45)

LCTB  86/60 (45)
Prečnik rupe Ø 36 mm  Ø 46 mm Ø 51 mm
Sabirnica 40 x 10 mm,
2 x 30 x 15 mm		 50 x 12 mm
2 x 40 x 15 mm		 60 x 12 mm
2 x 50 x 15 mm
Dubina 45 mm 45 mm 45 mm
Širina 86 mm 86 mm 86 mm
Primarna struja 50 A...1000 A 100 A...1250 A 100 A...1600 A
Secondarna struja 1 A,  5 A 1 A,  5 A 1 A,  5 A
Klasa točnosti 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1
LCTB 86ce_LCTB 86

Specifications

Transformer type LCTB 86/40 (45) LCTB 86/50 (45) LCTB 86/60 (45)
Accuracy class 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primary current Transformer power
50 A - - - 1,5 VA - - - - - - - -
60 A - - - 1,5 VA - - - - - - - -
75 A - - - 2,5 VA - - - - - - - -
80 A - - -  2,5 VA - - - - - - - -
100 A 1,5 VA 1,5 VA 1,5 VA 3,75 VA - - - 1,5 VA - - - 1 VA
120 A 1,5 VA 1,5 VA 2,5 VA 5 VA - - 1,5 VA 2,5 VA - - - 1,5 VA
125 A 1,5 VA 1,5 VA 2,5 VA 5 VA - - 1,5 VA 2,5 VA - - - 2,5 VA
150 A 2,5 VA 2,5 VA 3,75 VA 7,5 VA - - 2,5 VA 5 VA - - - 2,5 VA
200 A 2,5 VA 2,5 VA 5 VA 12,5 VA - - 5 VA 7,5 VA - - 1,5 VA 3,75 VA
250 A 3,75 VA 3,75 VA 7,5 VA 15 VA - - 7,5 VA 10 VA - - 2,5 VA 5 VA
300 A 3,75 VA 5 VA 10 VA 20 VA 1,5 VA 1,5 VA 7,5 VA 10 VA 1,5 VA 1,5 VA 5 VA 7,5 VA
400 A 3,75 VA 7,5 VA 15 VA 20 VA 2,5 VA 2,5 VA 15 VA 15 VA 2,5 VA 2,5 VA 10 VA 12,5 VA
500 A 5 VA 10 VA 20 VA 30 VA 2,5 VA 2,5 VA 15 VA 20 VA 2,5 VA 3,75 VA 10 VA 12,5 VA
600 A 7,5 VA 15 VA 30 VA 30 VA 5 VA 7,5 VA 15 VA 20 VA 5 VA 5 VA 15 VA 15 VA
750 A 7,5 VA 15 VA 30 VA 30 VA 7,5 VA 10 VA 15 VA 20 VA 5 VA 10 VA 15 VA 20 VA
800 A 10 VA 15 VA 30 VA 30 VA 10 VA 12,5 VA 20 VA 30 VA 7,5 VA 12,5 VA 20 VA 20 VA
1000 A 10 VA 15 VA 30 VA 30 VA 12,5 VA  20 VA 30 VA 30 VA 10 VA 15 VA 20 VA 20 VA
1200 A - - - - 12,5 VA 20 VA 30 VA 30 VA 10 VA 15 VA 20 VA 20 VA
1250 A - - - - 12,5 VA 20 VA 30 VA 30 VA 10 VA 15 VA 20 VA 20 VA
1500 A - - - - - - - - 10 VA 15 VA 20 VA 20 VA
1600 A - - - - - - - - 10 VA 15 VA 20 VA 20 VA

NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 86/50 (45) 100 / 5A, 1,5VA, kl. 1

Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju
Dimenzije [mm]:

LCTB 86/40 (45)

LCTB 86/50 (45)

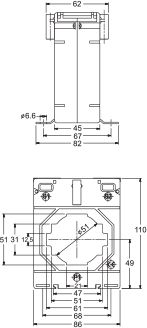

LCTB 86/60 (45)
LCTB 86/40 (45) LCTB 86/50 (45) LCTB 86/60 (45)

LCTB 100

Properties

  Type


LCTB 100/100V (45)

LCTB 100/130V (45)
Sabirnica 41 x 103 mm 38 x 128 mm
Dubina 45 mm 45 mm
Širina 100 mm 100 mm
Primarna struja 400 A...2500 A 400 A...3200 A
Secondarna struja 1 A, 5 A 1 A, 5 A
Klasa točnosti 0,2S; 0,2; 0,5; 1 0,2; 0,5; 1
LCTB 100ce_LCTB 100

Specifikacije

Transformer tip LCTB 100/100V (45) LCTB 100/130V (45)
Klasa točnosti 0,2S 0,2 0,5 1 0,2 0,5 1
Primarna struja Transformer power
400 A - - 2,5 VA 5 VA - 2,5 VA 5 VA
500 A - - 2,5 VA 5 VA - 2,5 VA 5 VA
600 A - - 2,5 VA 5 VA - 2,5 VA 5 VA
750 A - - 2,5 VA 5 VA - 2,5 VA 7,5 VA
800 A - - 5 VA 10 VA - 5 VA 7,5 VA
1000 A - 5 VA 10 VA 15 VA - 10 VA 10 VA
1200 A 5 VA 5 VA 10 VA 15 VA - 10 VA 15 VA
1250 A 5 VA 5 VA 10 VA 15 VA - 10 VA 15 VA
1500 A 5 VA 5 VA 15 VA 30 VA 5 VA 15 VA 15 VA
1600 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 15 VA 15 VA
2000 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 15 VA 20 VA
2500 A 10 VA 10 VA 15 VA 20 VA 5 VA 15 VA 20 VA
3000 A - - - - 5 VA 10 VA 20 VA
3200 A - - - - 5 VA 10 VA 20 VA

NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 100 / 130V (45) 400 / 5A, 2.5VA, kl. 1

Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

Dimenzije [mm]:

LCTB 100/100V (45)

LCTB 100/130V (45)
LCTB 100/100V (45) LCTB 100/130V (45)

LCTB 104

Properties

  Type
  LCTB 104/60 (45) LCTB 104/80 (45)
Prečnik rupe Ø 54 mm  Ø 65 mm
Sabirnica 60 x 12 mm, 2 x 50 x 15mm,
2 x 40 x 20 mm		 80 x 12 mm, 2 x 60 x 15 mm,
2 x 50 x 25 mm
Dubina 45 mm 45 mm
Širina 104 mm 104 mm
Primarna struja 100 A...1600 A 200 A...2000 A
Secondarna struja 1 A,  5 A 1 A,  5 A
Klasa točnosti 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1
LCTB 104ce_LCTB 104

Specifications

Transformer tip LCTB 104/60 (45) LCTB 104/80 (45)
Klasa točnosti 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primarna struja Transformer power
100 A - - - 1,5 VA - - - -
120 A - - - 2,5 VA - - - -
125 A - - - 2,5 VA - - - -
150 A - - 2,5 VA 2,5 VA - - - -
200 A - - 5 VA 5 VA - - - 1,5 VA
250 A - 1,5 VA 7,5 VA 10 VA - - 1,5 VA 2,5 VA
300 A 1,5 VA 2,5 VA 10 VA 12,5 VA - - 2,5 VA 7,5 VA
400 A 2,5 VA 3,75 VA 10 VA 15 VA - 1,5 VA  5 VA 10 VA
500 A 3,75 VA 7,5 VA 15 VA 15 VA - 1,5 VA 5 VA 10 VA
600 A 5 VA 10 VA 15 VA 20 VA - 2,5 VA 7,5 VA 12,5 VA
750 A 5 VA 15 VA 20 VA 30 VA 5 VA 5 VA 10 VA 15 VA
800 A 7,5 VA 15 VA 30 VA 30 VA 5 VA 7,5 VA 10 VA 15 VA
1000 A 10 VA 20 VA 30 VA 30 VA 7,5 VA 12,5 VA 20 VA 20 VA
1200 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
1250 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
1500 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
1600 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
2000 A - - - - 10 VA 15 VA 20 VA 30 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 104/60 (45) 100/5A, 1.5VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 104/60 (45)

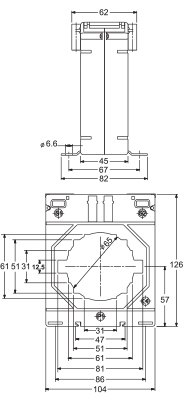

LCTB 104/80 (45)
LCTB 104/60 (45) LCTB 104/80 (45)

LCTB 140

Properties

  Type


LCTB 140/80 (45)

LCTB 140/100H (45)

LCTB 140/100V (45)

LCTB 140/130V (45)
Prečnik rupe Ø 72 mm  Ø 86 mm Ø 86 mm -
Sabirnica 80 x 30 mm,
2 x 60 x 25 mm		 100 x 30 mm,
2 x 80 x 25 mm,
2 x 70 x 30 mm		 100 x 30 mm,
2 x 80 x 25 mm,
2 x 70 x 30 mm		 70 x 130 mm
Dubina 45 mm 45 mm 51 mm 45 mm
Širina 140 mm 140 mm 140 mm 140 mm
Primarna struja 200 A...2000 A 200 A...4000 A 200 A...3000 A 400 A...5000 A
Secondarna struja 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Klasa točnosti 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1
LCTB 140ce_LCTB 140

Specifications

Transformer type

LCTB 140/80 (45)

LCTB 140/100H (45)
Klasa točnosti 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Prąd pierwotny Transformer power
200 A - - 2,5 VA 5 VA - - 1,5 VA 3,75 VA
250 A - - 5 VA 10 VA - - 2,5 VA 5 VA
300 A - 1,5 VA 7,5 VA 15 VA - - 3,75 VA 7,5 VA
400 A - 2,5 VA 10 VA 20 VA - 1,5 VA 7,5 VA 10 VA
500 A 2,5 VA 5 VA 15 VA 30 VA - 2,5 VA 10 VA 12,5 VA
600 A 3,75 VA 7,5 VA 15 VA 30 VA 2,5 VA 3,75 VA 10 VA 15 VA
750 A 5 VA 10 VA 15 VA 45 VA 5 VA 5 VA 15 VA 20 VA
800 A 5 VA 10 VA 15 VA 45 VA 5 VA 5 VA 15 VA 20 VA
1000 A 10 VA 15 VA 30 VA 60 VA 5 VA 10 VA 15 VA 20 VA
1200 A 12,5 VA 15 VA 30 VA 60 VA 10 VA 15 VA 15 VA 30 VA
1250 A 12,5 VA 30 VA 60 VA 60 VA 10 VA 15 VA 15 VA 30 VA
1500 A 15  VA 30 VA 60 VA 60 VA 15 VA 20 VA 20 VA 30 VA
1600 A 15 VA 30 VA 60 VA 60 VA 15 VA 20 VA 20 VA 45 VA
2000 A 15 VA 30 VA 60 VA 60 VA 15 VA 45 VA 45 VA 45 VA
2500 A - - - - 15 VA 45 VA 45 VA 45 VA
3000 A - - - - 15 VA 60 VA 60 VA 60 VA
4000 A - - - - - 60 VA 60 VA 60 VA



NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 140 / 100H (45) 200 / 5A, 3,75VA, kl. 1

Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

Dimenzije [mm]:

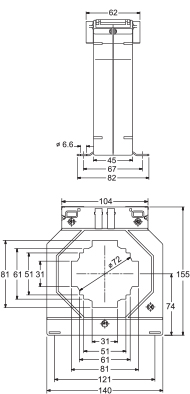

LCTB 140/80 (45)

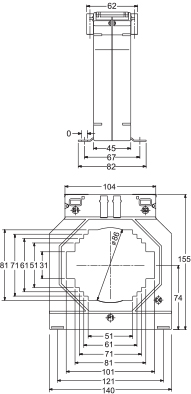

LCTB 140/100H (45)
LCTB 140/80 (45)		 LCTB 140/100H (45)

Specifikacije

Transformer tip

LCTB 140/100V (45)

LCTB 140/130V (45)
Klasa točnosti 0,2S 0,2 0,5 1 0,2 0,5 1
Primarna struja Transformer power
200 A - - 1,5 VA 3,75 VA - - -
250 A - - 2,5 VA  5 VA - - -
300 A - - 3,75 VA 7,5 VA - - -
400 A - 1,5 VA 10 VA 10 VA - 3,75 VA 5 VA
500 A - 2,5 VA 10 VA 12,5 VA - 3,75 VA 5 VA
600 A 2,5 VA 3,75 VA 12,5 VA 15 VA - 3,75 VA 5 VA
750 A 5 VA 5 VA 15 VA 20 VA - 5 VA 7,5 VA
800 A 5 VA 5 VA 15 VA 20 VA - 5 VA 7,5 VA
1000 A 5 VA 10 VA 15 VA 20 VA 5 VA 10 VA 10 VA
1200 A 10 VA 15 VA 15 VA 30 VA 7,5 VA 10 VA 15 VA
1250 A 10 VA 15 VA 15 VA 30 VA 7,5 VA 10 VA 15 VA
1500 A 15 VA 20 VA 30 VA 30 VA 10 VA 15 VA 15 VA
1600 A 15 VA 20 VA 45 VA 45 VA 10 VA 15 VA 15 VA
2000 A 15 VA 30 VA 45 VA 45 VA 15 VA 20 VA 20 VA
2500 A 15 VA 30 VA 45 VA 45VA 15 VA 20 VA 20 VA
3000 A 15 VA 30 VA 60 VA 60 VA 15 VA 20 VA 20 VA
4000 A - - - - 15 VA 20 VA 20 VA
5000 A - - - - 15 VA 20 VA 20 VA

NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 140 / 100H (45) 200 / 5A, 3,75VA, kl. 1

Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

Dimenzije [mm]:

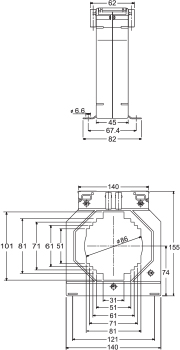

LCTB 140/100V (45)

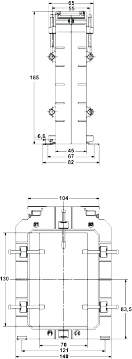

LCTB 140/130V (45)
LCTB 140/100V (45) LCTB 140/130V (45)

LCTB 225

Properties

  Tip


LCTB 225/125 (50)

LCTB 225/167 (50)
sabirnica 123 x 92 mm 166 x 65 mm
dubina 50 mm 50 mm
Širina 225 mm 225 mm
Primarna struja 600 A...6000 A 1000 A...7500 A
Sekundarna struja 1 A,  5 A 1 A,  5 A
Klasa točnosti 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1
LCTB 225ce_LCTB 225

Specifikacije

Transformer tip

LCTB 225/125 (50)

LCTB 225/167 (50)
Klasa točnosti 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primarna struja Transformer power
600 A - 5 VA  5 VA 10 VA - - - -
750 A - 5 VA 10 VA 10 VA - - - -
800 A - 5 VA 10 VA 10 VA - - - -
1000 A 5 VA 10 VA 10 VA 15 VA - 3,75 VA 5 VA 10 VA
1200 A 5 VA 10 VA 10 VA 15 VA - 5 VA 10 VA 15 VA
1250 A 5 VA 10 VA 10 VA 15 VA - 5 VA 10 VA 15 VA
1500 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 10 VA 15 VA 30 VA
1600 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 10 VA 15 VA 30 VA
2000 A 10 VA 10 VA 15 VA 30 VA 7,5 VA 10 VA 30 VA 30 VA
2500 A 10 VA 15 VA 30 VA 30 VA 10 VA 15 VA 30 VA 45 VA
3000 A 10 VA 15 VA 30 VA 60 VA 10 VA 15 VA 30 VA 45 VA
4000 A 15 VA 30 VA 45 VA 60 VA 10 VA 15 VA 30 VA 45 VA
5000 A 15 VA 30 VA 100 VA 100 VA 15 VA 20 VA 30 VA 45 VA
6000 A 15 VA 60 VA 100 VA 100 VA 15 VA  20 VA 30 VA 45 VA
7500 A - - - - 15 VA 20 VA 30 VA 45 VA

NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 225/125 (50) 600 / 5A, 10VA, kl. 1

Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

Dimenzije [mm]:

LCTB 225/125 (50)

LCTB 225/167 (50)
LCTB 225/125 (50) LCTB 225/167 (50)


Мање
Опширније

Пошаљите упит

Да ли вас занима овај производ? Да ли су вам потребне додатне информације или појединачне цене?

Контактирајте нас
Питајте производ close
Хвала вам што сте послали поруку. Одговорићемо у најкраћем могућем року.
Питајте производ close
Прегледајте
пошаљите упит

Додај у листу жеља

морате бити пријављени


LCTB 45

Svojstva

  Tip


LCTB 45/21 (40)
Prečnik rupe Ø 20 mm
sabirnica 20 x 10 mm
Dubina 40 mm
Širina 45 mm
Primarna struja 50 A...400 A
Secondarna struja 1 A,  5 A
Klasa točnosti 0,5; 1
LCTB 45ce_LCTB 45


Specifikacije

Transformer tip

LCTB 45/21 (40)
Klasa točnosti 0,5 1
Primarna struja Transformer snaga
50 A - 1,5 VA
60 A - 1,5 VA
75 A - 2,5 VA
80 A 1 VA 2,5 VA
100 A 1,5 VA 3,75 VA
120 A 1,5 VA 3,75 VA
125 A 2,5 VA 3,75 VA
150 A 2,5 VA 5 VA
200 A 3,75 VA 5 VA
250 A 3,75 VA 5 VA
300 A 5 VA 5 VA
400 A 5 VA 5 VA

NARUDŽBA

Morate dati: vrstu transformatora / primarnu struju / sekundarnu struju / klasu snage / točnosti
Primjer narudžbe: LCTB 45/21 (40) 100 / 5A, 3,75VA, kl. 1
Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

Dimenzije [mm]:

LCTB 45/21 (40)

LCTB 45/21 (40)

LCTB 50

Svojstva

  Tip


LCTB 50/21 (30)

LCTB 50/30 (30)

LCTB 50/21 (50)

LCTB 50/30 (50)
Prečnik rupe  Ø 21 mm Ø 26 mm Ø 21 mm Ø 26 mm
Sabirnica 20x10mm 30x10 mm, 20x15 mm
20x20mm, 2x20x10mm		 20x10 mm 30x10 mm, 20x15 mm
20x20mm, 2x20x10mm
Dubina 31 mm 31 mm 51 mm 51 mm
Širina 50 mm 50 mm 50 mm 50 mm
Primarna struja 40 A...400 A 75 A...600 A 50 A...400 A 50 A... 600 A
Secondarna struja 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Klasa točnosti 0,5; 1 0,5; 1 0,5; 1 0,5; 1
LCTB 50ce_LCTB 50

Specifications


Transformer tip

LCTB 50/21 (30)

LCTB 50/30 (30)
Klasa točnosti 0,5 1 0,5 1
Primarna struja Transformer snaga
40 A - 1 VA - -
50 A - 1 VA - -
60 A - 1 VA - -
75 A - 1,5 VA - 1 VA
80 A 1 VA 2,5 VA - 1,5 VA
100 A 1,5 VA 2,5 VA 1 VA 2,5 VA
120 A 2,5 VA 2,5 VA 1 VA 2,5 VA
125 A 2,5 VA 3,75 VA 1 VA 2,5 VA
150 A 2,5 VA 5 VA 2,5 VA 3,75 VA
200 A 3,75 VA 5 VA 2,5 VA 5 VA
250 A 5 VA 5 VA 5 VA 5 VA
300 A 5 VA 7,5 VA 5 VA 5 VA
400 A 5 VA 7,5 VA 5 VA 6,25 VA
500 A - - 5 VA 6,25 VA
600 A - - 5 VA 7,5 VA

NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 50/21 (50) 100 / 5A, 5VA, kl. 1

Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

Dimenzije [mm]:

LCTB 50/21 (30)

LCTB 50/30 (30)
LCTB 50/21 (30) LCTB 50/30 (30)

Specifikacije

Transformer tip LCTB 50/21 (50) LCTB 50/30 (50)

Klasa točnosti

 0,5 1 0,5 1
Primarna sreuja Transformer snaga
50 A 1 VA 2,5 VA - 1,5 VA
60 A 1 VA 2,5 VA - 1,5 VA
75 A 1,5 VA 2,5 VA - 2,5 VA
80 A 2,5 VA 5 VA - 2,5 VA
100 A 2,5 VA 5 VA 2,5 VA 5 VA
120 A 3,75 VA 5 VA 2,5 VA 5 VA
125 A 5 VA 5 VA 2,5 VA 5 VA
150 A 5 VA 10 VA 5 VA 5 VA
200 A 7,5 VA 10 VA 5 VA 7,5 VA
250 A 7,5 VA 10 VA 5 VA 10 VA
300 A 7,5 VA 12,5 VA 5 VA 10 VA
400 A 10 VA 15 VA 10 VA 12,5 VA
500 A - - 10 VA 12,5 VA
600 A - - 10 VA 15 VA

NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 50/21 (50) 100 / 5A, 5VA, kl. 1

Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

Dimenzije [mm]:

LCTB50/21 (50)

LCTB 50/30 (50)
LCTB50/21 (50) LCTB 50/30 (50)

LCTB 62

Svojstva

  Type


LCTB  62/20 (40)

LCT B 62/30 (40)

LCT B 62/30 (50)

LCT B 62/40 (40)
Prečnik rupe - Ø 30 mm Ø 30 mm Ø 31 mm
Sabirnica 20x12 mm,
2x15x6 mm		 30x10 mm,
2x25x10 mm

30x10 mm,
2x25x10 mm

 40x10 mm,
2x30x10 mm
Dubina 40 mm 40 mm 50 mm 40 mm
Sirina 62 mm 62 mm 62 mm 62 mm
Primarna strujat 50 A...400 A 50 A...800 A 40 A...800 A 100 A...800 A
Secondarna struja 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Klasa tocnosti 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,25S; 0,2; 0,5; 1
LCTB 62ce_LCTB 62

Specifikacije

Transformer tip

LCTB 62/20 (40)

LCTB 62/30 (40)
Klasa točnosti 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primarna struja Transformer power
50 A - - - 1,5 VA - - - 1,5 VA
60 A - - - 2,5 VA - - - 1,5 VA
75 A - - 1,5 VA 3,75 VA - - - 1,5 VA
80 A - - 2,5 VA 3,75 VA - - - 2 VA
100 A 1,5 VA 1,5 VA 2,5 VA 5 VA 1 VA 1 VA 1,5 VA 2,5 VA
120 A 1,5 VA 1,5 VA 3,75 VA 5 VA 1 VA 1 VA 2,5 VA 3,75 VA
125 A 1,5 VA 1,5 VA 3,75 VA 5 VA 1 VA 1 VA 2,5 VA 3,75 VA
150 A 2 VA 2,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 3,75 VA 5 VA
200 A 3,75 VA 5 VA 7,5 VA 10 VA 2,5 VA 2,5 VA 5 VA 7,5 VA
250 A 3,75 VA 5 VA 10 VA 15 VA 2,5 VA 3,75 VA 5 VA 10 VA
300 A 3,75 VA 5 VA 10 VA 15 VA 2,5 VA 3,75 VA 5 VA 10 VA
400 A 5  VA 7,5 VA 15 VA 15 VA 3,75 VA 5 VA 7,5 VA 12,5 VA
500 A - - - - 5 VA 7,5 VA 10 VA 12,5 VA
600 A - - - - 5 VA 7,5 VA 15 VA 15 VA
750 A - - - - 5 VA 10 VA 15 VA 15 VA
800 A - - - - 5 VA 10 VA 15 VA 15 VA

NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 62/40 (40) 100 / 5A, 1VA, kl. 1

Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

Dimenzije [mm]:

LCTB 62/20 (40)

LCTB 62/30 (40)
LCTB 62/20 (40) LCTB 62/30 (40)

Specifikacije

Transformer tip LCTB 62/30 (50) LCTB 62/40 (40)
Klasa točnosti 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primarna strujat Transformer power
40 A - - - 1 VA - - - -
50 A - - - 2,5 VA - - - -
60 A - - - 2,5 VA - - - -
75 A - - 2,5 VA 2,5 VA - - - -
80 A - - 2,5 VA 3,75 VA - - - -
100 A 1,25 VA 1,25 VA 5 VA 5 VA - - - 1 VA
120 A 1,25 VA 1,25 VA 5 VA 5 VA - - - 1,5 VA
125 A 1,25 VA 1,25 VA 5 VA 5 VA - - - 1,5 VA
150 A 2 VA 2 VA 5 VA 7,5 VA -     2,5 VA
200 A 3 VA 3,75 VA 10 VA 15 VA 1 VA 1 VA 1,5 VA 3,75 VA
250 A 3 VA 5 VA 15 VA 15 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
300 A 3 VA 5 VA 15 VA 15 VA 1,5 VA 1,5 VA 5 VA 5 VA
400 A 5 VA 6,25 VA 15 VA 30 VA 2,5 VA 2,5 VA 5 VA 5 VA
500 A 5 VA 7,5 VA 15 VA 30 VA 3,75 VA 5 VA 5 VA 7,5 VA
600 A 6,25 VA 10 VA 20 VA 30 VA 5 VA 7,5 VA 7,5 VA 10 VA
750 A 6,25 VA 10 VA 20 VA 30 VA 5 VA 10 VA 10 VA 10 VA
800 A 6,25 VA 10 VA 20 VA 30 VA 5 VA 10 VA 10 VA 10 VA

NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 62/40 (40) 100 / 5A, 1VA, kl. 1

Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

Dimenzije [mm]:

LCTB 62/30 (50)

LCTB 62/40 (40)
LCTB 62/30 (50) LCTB 62/40 (40)

LCTB74

Svojstva
  Type


LCT B 74/20 (45)

LCT B 74/30 (45)

LCT B 74/40 (45)

LCT B 74/50 (45)
Prečnik rupe Ø 20 mm Ø 26 mm Ø 35 mm Ø 41 mm
Sabirnica 20x10 mm 30x15 mm,
2x20x10 mm		 40x11 mm,
2x30x15 mm		 50x12 mm
2x40x10 mm
Dubina 45 mm 45 mm 45 mm 45 mm
Širina 74 mm 74 mm 74 mm 74 mm
Primarna struja 30 A...400 A 30 A...800 A 40 A...1000 A 100 A...1000 A
Secondarna struja 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Klasa točnosti 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,25; 0,2; 0,5; 1
LCTB74ce_LCTB74

Specifications

Transformer tip LCTB 74/20 (45) LCTB 74/30 (45)
Klasa točnosti 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primarna struja Transformer power
30 A - - - 1,5 VA - - -  1 VA
40 A - - - 1,5 VA - - - 1,5 VA
50 A - - - 2,5 VA - - - 1,5 VA
60 A - - - 3,75 VA - - - 2,5 VA
75 A - - 1,5 VA 5 VA - - 1,5 VA 2,5 VA
80 A - - 1,5 VA 5 VA - - 1,5 VA 3,75 VA
100 A 1,5 VA 1,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 2,5 VA  5 VA
120 A 1,5 VA 1,5 VA 5 VA 10 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
125 A 1,5 VA 1,5 VA 5 VA 10 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
150 A 2,5 VA 2,5 VA 7,5 VA 12,5 VA 1,5 VA 1,5 VA 5 VA 7,5 VA
200 A 5 VA 5 VA 10 VA 15 VA 2,5 VA 2,5 VA 10 VA 15 VA
250 A 5 VA 5 VA 10 VA 15 VA 2,5 VA 2,5 VA 10 VA 15 VA
300 A 5 VA 7,5 VA 15 VA 15 VA 2,5 VA 5 VA 10 VA 15 VA
400 A 5 VA 10 VA 15 VA 20 VA 5 VA 7,5 VA 15 VA 20 VA
500 A - - - - 5 VA 10 VA 15 VA 20 VA
600 A - - - - 5 VA 15 VA 15 VA 20 VA
750 A - - - - 7,5 VA 20 VA 20 VA 30 VA
800 A - - - - 10 VA 30 VA 30 VA 30 VA

NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 74/50 (45) 100 / 5A, 1,5VA, kl. 1
Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

Dimenzije [mm]:

LCTB 74/20 (45)

LCTB 74/30 (45)
LCTB 74/20 (45) LCTB 74/30 (45)

Transformer tip LCTB 74/40 (45) LCTB 74/50 (45)
Klasa točnosti 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primarna struja Transformer power
40 A - - - 1 VA - - - -
50 A - - - 1 VA - - - -
60 A - - - 1 VA - - - -
75 A - - - 1,5 VA - - - -
80 A - - - 1,5 VA - - - -
100 A - - 1,5 VA 2,5 VA - - - 1,5 VA
120 A - - 1,5 VA 2,5 VA - - - 1,5 VA
125 A - - 1,5 VA 2,5 VA - - - 1,5 VA
150 A - - 2,5 VA 3,75 VA - - - 2,5 VA
200 A 2,5 VA 2,5 VA 3,75 VA 5 VA - - 1,5 VA 3,75 VA
250 A 2,5 VA 2,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 2,5 VA 5 VA
300 A 2,5 VA 2,5 VA 5 VA 7,5 VA 1,5 VA 1,5 VA 5 VA 7,5 VA
400 A 5 VA 5 VA 7,5 VA 12,5 VA 2,5 VA 2,5 VA 5 VA 7,5 VA
500 A 5 VA 7,5 VA 10 VA 15 VA 5 VA 5 VA 7,5 VA 10 VA
600 A 5 VA 10 VA 15 VA 20 VA 5 VA 7,5 VA 10 VA 12,5 VA
750 A 5 VA 10 VA 15 VA 20 VA 5 VA 10 VA 12,5 VA 15 VA
800 A 7,5 VA 15 VA 15 VA 20 VA 5 VA 10 VA 12,5 VA 15 VA
1000 A 10 VA 15 VA 15 VA 20 VA 5 VA 10 VA 12,5 VA 15 VA

NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 74/50 (45) 100 / 5A, 1,5VA, kl. 1
Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

Dimenzije [mm]:

LCTB 74/40 (45)

LCTB 74/50 (45)
LCTB 74/40 (45) LCTB 74/50 (45)

LCTB 86

Properties

  Type


LCTB 86/40 (45)

LCTB 86/50 (45)

LCTB  86/60 (45)
Prečnik rupe Ø 36 mm  Ø 46 mm Ø 51 mm
Sabirnica 40 x 10 mm,
2 x 30 x 15 mm		 50 x 12 mm
2 x 40 x 15 mm		 60 x 12 mm
2 x 50 x 15 mm
Dubina 45 mm 45 mm 45 mm
Širina 86 mm 86 mm 86 mm
Primarna struja 50 A...1000 A 100 A...1250 A 100 A...1600 A
Secondarna struja 1 A,  5 A 1 A,  5 A 1 A,  5 A
Klasa točnosti 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1
LCTB 86ce_LCTB 86

Specifications

Transformer type LCTB 86/40 (45) LCTB 86/50 (45) LCTB 86/60 (45)
Accuracy class 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primary current Transformer power
50 A - - - 1,5 VA - - - - - - - -
60 A - - - 1,5 VA - - - - - - - -
75 A - - - 2,5 VA - - - - - - - -
80 A - - -  2,5 VA - - - - - - - -
100 A 1,5 VA 1,5 VA 1,5 VA 3,75 VA - - - 1,5 VA - - - 1 VA
120 A 1,5 VA 1,5 VA 2,5 VA 5 VA - - 1,5 VA 2,5 VA - - - 1,5 VA
125 A 1,5 VA 1,5 VA 2,5 VA 5 VA - - 1,5 VA 2,5 VA - - - 2,5 VA
150 A 2,5 VA 2,5 VA 3,75 VA 7,5 VA - - 2,5 VA 5 VA - - - 2,5 VA
200 A 2,5 VA 2,5 VA 5 VA 12,5 VA - - 5 VA 7,5 VA - - 1,5 VA 3,75 VA
250 A 3,75 VA 3,75 VA 7,5 VA 15 VA - - 7,5 VA 10 VA - - 2,5 VA 5 VA
300 A 3,75 VA 5 VA 10 VA 20 VA 1,5 VA 1,5 VA 7,5 VA 10 VA 1,5 VA 1,5 VA 5 VA 7,5 VA
400 A 3,75 VA 7,5 VA 15 VA 20 VA 2,5 VA 2,5 VA 15 VA 15 VA 2,5 VA 2,5 VA 10 VA 12,5 VA
500 A 5 VA 10 VA 20 VA 30 VA 2,5 VA 2,5 VA 15 VA 20 VA 2,5 VA 3,75 VA 10 VA 12,5 VA
600 A 7,5 VA 15 VA 30 VA 30 VA 5 VA 7,5 VA 15 VA 20 VA 5 VA 5 VA 15 VA 15 VA
750 A 7,5 VA 15 VA 30 VA 30 VA 7,5 VA 10 VA 15 VA 20 VA 5 VA 10 VA 15 VA 20 VA
800 A 10 VA 15 VA 30 VA 30 VA 10 VA 12,5 VA 20 VA 30 VA 7,5 VA 12,5 VA 20 VA 20 VA
1000 A 10 VA 15 VA 30 VA 30 VA 12,5 VA  20 VA 30 VA 30 VA 10 VA 15 VA 20 VA 20 VA
1200 A - - - - 12,5 VA 20 VA 30 VA 30 VA 10 VA 15 VA 20 VA 20 VA
1250 A - - - - 12,5 VA 20 VA 30 VA 30 VA 10 VA 15 VA 20 VA 20 VA
1500 A - - - - - - - - 10 VA 15 VA 20 VA 20 VA
1600 A - - - - - - - - 10 VA 15 VA 20 VA 20 VA

NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 86/50 (45) 100 / 5A, 1,5VA, kl. 1

Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju
Dimenzije [mm]:

LCTB 86/40 (45)

LCTB 86/50 (45)

LCTB 86/60 (45)
LCTB 86/40 (45) LCTB 86/50 (45) LCTB 86/60 (45)

LCTB 100

Properties

  Type


LCTB 100/100V (45)

LCTB 100/130V (45)
Sabirnica 41 x 103 mm 38 x 128 mm
Dubina 45 mm 45 mm
Širina 100 mm 100 mm
Primarna struja 400 A...2500 A 400 A...3200 A
Secondarna struja 1 A, 5 A 1 A, 5 A
Klasa točnosti 0,2S; 0,2; 0,5; 1 0,2; 0,5; 1
LCTB 100ce_LCTB 100

Specifikacije

Transformer tip LCTB 100/100V (45) LCTB 100/130V (45)
Klasa točnosti 0,2S 0,2 0,5 1 0,2 0,5 1
Primarna struja Transformer power
400 A - - 2,5 VA 5 VA - 2,5 VA 5 VA
500 A - - 2,5 VA 5 VA - 2,5 VA 5 VA
600 A - - 2,5 VA 5 VA - 2,5 VA 5 VA
750 A - - 2,5 VA 5 VA - 2,5 VA 7,5 VA
800 A - - 5 VA 10 VA - 5 VA 7,5 VA
1000 A - 5 VA 10 VA 15 VA - 10 VA 10 VA
1200 A 5 VA 5 VA 10 VA 15 VA - 10 VA 15 VA
1250 A 5 VA 5 VA 10 VA 15 VA - 10 VA 15 VA
1500 A 5 VA 5 VA 15 VA 30 VA 5 VA 15 VA 15 VA
1600 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 15 VA 15 VA
2000 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 15 VA 20 VA
2500 A 10 VA 10 VA 15 VA 20 VA 5 VA 15 VA 20 VA
3000 A - - - - 5 VA 10 VA 20 VA
3200 A - - - - 5 VA 10 VA 20 VA

NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 100 / 130V (45) 400 / 5A, 2.5VA, kl. 1

Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

Dimenzije [mm]:

LCTB 100/100V (45)

LCTB 100/130V (45)
LCTB 100/100V (45) LCTB 100/130V (45)

LCTB 104

Properties

  Type
  LCTB 104/60 (45) LCTB 104/80 (45)
Prečnik rupe Ø 54 mm  Ø 65 mm
Sabirnica 60 x 12 mm, 2 x 50 x 15mm,
2 x 40 x 20 mm		 80 x 12 mm, 2 x 60 x 15 mm,
2 x 50 x 25 mm
Dubina 45 mm 45 mm
Širina 104 mm 104 mm
Primarna struja 100 A...1600 A 200 A...2000 A
Secondarna struja 1 A,  5 A 1 A,  5 A
Klasa točnosti 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1
LCTB 104ce_LCTB 104

Specifications

Transformer tip LCTB 104/60 (45) LCTB 104/80 (45)
Klasa točnosti 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primarna struja Transformer power
100 A - - - 1,5 VA - - - -
120 A - - - 2,5 VA - - - -
125 A - - - 2,5 VA - - - -
150 A - - 2,5 VA 2,5 VA - - - -
200 A - - 5 VA 5 VA - - - 1,5 VA
250 A - 1,5 VA 7,5 VA 10 VA - - 1,5 VA 2,5 VA
300 A 1,5 VA 2,5 VA 10 VA 12,5 VA - - 2,5 VA 7,5 VA
400 A 2,5 VA 3,75 VA 10 VA 15 VA - 1,5 VA  5 VA 10 VA
500 A 3,75 VA 7,5 VA 15 VA 15 VA - 1,5 VA 5 VA 10 VA
600 A 5 VA 10 VA 15 VA 20 VA - 2,5 VA 7,5 VA 12,5 VA
750 A 5 VA 15 VA 20 VA 30 VA 5 VA 5 VA 10 VA 15 VA
800 A 7,5 VA 15 VA 30 VA 30 VA 5 VA 7,5 VA 10 VA 15 VA
1000 A 10 VA 20 VA 30 VA 30 VA 7,5 VA 12,5 VA 20 VA 20 VA
1200 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
1250 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
1500 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
1600 A 10 VA 30 VA 30 VA 45 VA 10 VA 15 VA 20 VA 30 VA
2000 A - - - - 10 VA 15 VA 20 VA 30 VA

ORDER

You must give: Transformer type / Primary current / Secondary current / power/ Accuracy class
Order example: LCTB 104/60 (45) 100/5A, 1.5VA, kl. 1

There is a possibility to purchase CTs with a certificate of calibration

Dimensions [mm]:

LCTB 104/60 (45)

LCTB 104/80 (45)
LCTB 104/60 (45) LCTB 104/80 (45)

LCTB 140

Properties

  Type


LCTB 140/80 (45)

LCTB 140/100H (45)

LCTB 140/100V (45)

LCTB 140/130V (45)
Prečnik rupe Ø 72 mm  Ø 86 mm Ø 86 mm -
Sabirnica 80 x 30 mm,
2 x 60 x 25 mm		 100 x 30 mm,
2 x 80 x 25 mm,
2 x 70 x 30 mm		 100 x 30 mm,
2 x 80 x 25 mm,
2 x 70 x 30 mm		 70 x 130 mm
Dubina 45 mm 45 mm 51 mm 45 mm
Širina 140 mm 140 mm 140 mm 140 mm
Primarna struja 200 A...2000 A 200 A...4000 A 200 A...3000 A 400 A...5000 A
Secondarna struja 1 A,  5 A 1 A,  5 A 1 A,  5 A 1 A,  5 A
Klasa točnosti 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1
LCTB 140ce_LCTB 140

Specifications

Transformer type

LCTB 140/80 (45)

LCTB 140/100H (45)
Klasa točnosti 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Prąd pierwotny Transformer power
200 A - - 2,5 VA 5 VA - - 1,5 VA 3,75 VA
250 A - - 5 VA 10 VA - - 2,5 VA 5 VA
300 A - 1,5 VA 7,5 VA 15 VA - - 3,75 VA 7,5 VA
400 A - 2,5 VA 10 VA 20 VA - 1,5 VA 7,5 VA 10 VA
500 A 2,5 VA 5 VA 15 VA 30 VA - 2,5 VA 10 VA 12,5 VA
600 A 3,75 VA 7,5 VA 15 VA 30 VA 2,5 VA 3,75 VA 10 VA 15 VA
750 A 5 VA 10 VA 15 VA 45 VA 5 VA 5 VA 15 VA 20 VA
800 A 5 VA 10 VA 15 VA 45 VA 5 VA 5 VA 15 VA 20 VA
1000 A 10 VA 15 VA 30 VA 60 VA 5 VA 10 VA 15 VA 20 VA
1200 A 12,5 VA 15 VA 30 VA 60 VA 10 VA 15 VA 15 VA 30 VA
1250 A 12,5 VA 30 VA 60 VA 60 VA 10 VA 15 VA 15 VA 30 VA
1500 A 15  VA 30 VA 60 VA 60 VA 15 VA 20 VA 20 VA 30 VA
1600 A 15 VA 30 VA 60 VA 60 VA 15 VA 20 VA 20 VA 45 VA
2000 A 15 VA 30 VA 60 VA 60 VA 15 VA 45 VA 45 VA 45 VA
2500 A - - - - 15 VA 45 VA 45 VA 45 VA
3000 A - - - - 15 VA 60 VA 60 VA 60 VA
4000 A - - - - - 60 VA 60 VA 60 VA



NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 140 / 100H (45) 200 / 5A, 3,75VA, kl. 1

Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

Dimenzije [mm]:

LCTB 140/80 (45)

LCTB 140/100H (45)
LCTB 140/80 (45)		 LCTB 140/100H (45)

Specifikacije

Transformer tip

LCTB 140/100V (45)

LCTB 140/130V (45)
Klasa točnosti 0,2S 0,2 0,5 1 0,2 0,5 1
Primarna struja Transformer power
200 A - - 1,5 VA 3,75 VA - - -
250 A - - 2,5 VA  5 VA - - -
300 A - - 3,75 VA 7,5 VA - - -
400 A - 1,5 VA 10 VA 10 VA - 3,75 VA 5 VA
500 A - 2,5 VA 10 VA 12,5 VA - 3,75 VA 5 VA
600 A 2,5 VA 3,75 VA 12,5 VA 15 VA - 3,75 VA 5 VA
750 A 5 VA 5 VA 15 VA 20 VA - 5 VA 7,5 VA
800 A 5 VA 5 VA 15 VA 20 VA - 5 VA 7,5 VA
1000 A 5 VA 10 VA 15 VA 20 VA 5 VA 10 VA 10 VA
1200 A 10 VA 15 VA 15 VA 30 VA 7,5 VA 10 VA 15 VA
1250 A 10 VA 15 VA 15 VA 30 VA 7,5 VA 10 VA 15 VA
1500 A 15 VA 20 VA 30 VA 30 VA 10 VA 15 VA 15 VA
1600 A 15 VA 20 VA 45 VA 45 VA 10 VA 15 VA 15 VA
2000 A 15 VA 30 VA 45 VA 45 VA 15 VA 20 VA 20 VA
2500 A 15 VA 30 VA 45 VA 45VA 15 VA 20 VA 20 VA
3000 A 15 VA 30 VA 60 VA 60 VA 15 VA 20 VA 20 VA
4000 A - - - - 15 VA 20 VA 20 VA
5000 A - - - - 15 VA 20 VA 20 VA

NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 140 / 100H (45) 200 / 5A, 3,75VA, kl. 1

Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

Dimenzije [mm]:

LCTB 140/100V (45)

LCTB 140/130V (45)
LCTB 140/100V (45) LCTB 140/130V (45)

LCTB 225

Properties

  Tip


LCTB 225/125 (50)

LCTB 225/167 (50)
sabirnica 123 x 92 mm 166 x 65 mm
dubina 50 mm 50 mm
Širina 225 mm 225 mm
Primarna struja 600 A...6000 A 1000 A...7500 A
Sekundarna struja 1 A,  5 A 1 A,  5 A
Klasa točnosti 0,2S; 0,2; 0,5; 1 0,2S; 0,2; 0,5; 1
LCTB 225ce_LCTB 225

Specifikacije

Transformer tip

LCTB 225/125 (50)

LCTB 225/167 (50)
Klasa točnosti 0,2S 0,2 0,5 1 0,2S 0,2 0,5 1
Primarna struja Transformer power
600 A - 5 VA  5 VA 10 VA - - - -
750 A - 5 VA 10 VA 10 VA - - - -
800 A - 5 VA 10 VA 10 VA - - - -
1000 A 5 VA 10 VA 10 VA 15 VA - 3,75 VA 5 VA 10 VA
1200 A 5 VA 10 VA 10 VA 15 VA - 5 VA 10 VA 15 VA
1250 A 5 VA 10 VA 10 VA 15 VA - 5 VA 10 VA 15 VA
1500 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 10 VA 15 VA 30 VA
1600 A 7,5 VA 10 VA 15 VA 30 VA 5 VA 10 VA 15 VA 30 VA
2000 A 10 VA 10 VA 15 VA 30 VA 7,5 VA 10 VA 30 VA 30 VA
2500 A 10 VA 15 VA 30 VA 30 VA 10 VA 15 VA 30 VA 45 VA
3000 A 10 VA 15 VA 30 VA 60 VA 10 VA 15 VA 30 VA 45 VA
4000 A 15 VA 30 VA 45 VA 60 VA 10 VA 15 VA 30 VA 45 VA
5000 A 15 VA 30 VA 100 VA 100 VA 15 VA 20 VA 30 VA 45 VA
6000 A 15 VA 60 VA 100 VA 100 VA 15 VA  20 VA 30 VA 45 VA
7500 A - - - - 15 VA 20 VA 30 VA 45 VA

NARUDŽBA

Morate dati: Tip transformatora / Primarna struja / Sekundarna struja / Snaga / Klasa točnosti
Primjer narudžbe: LCTB 225/125 (50) 600 / 5A, 10VA, kl. 1

Postoji mogućnost kupnje CT-a s potvrdom o umjeravanju

Dimenzije [mm]:

LCTB 225/125 (50)

LCTB 225/167 (50)
LCTB 225/125 (50) LCTB 225/167 (50)


Мање
Опширније
Komentari (0)
