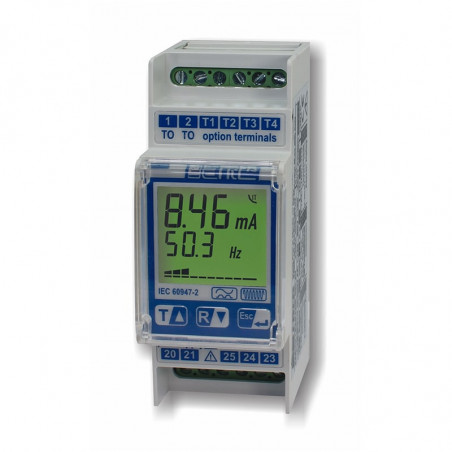

X ... DL3 serijski releji za propuštanje zemlje dizajnirani su za mjerenje istjecanja ili neuravnotežene struje uzrokovane gubicima izolacije vodiča ili uređaja i za reakciju, u slučaju prekoračenja postavljenih granica, isključujući napajanje neispravnim sustavom. Zahvaljujući njihovoj karakterističnoj karakteristici (prikazivanju struje curenja) moguće je kontinuirano nadgledati stanje izolacije i programirati preventivno održavanje kako bi se izbjegli neočekivani prekidi napajanja



Glavna funkcija:

kontinuirani digitalni prikaz struje curenja
čuvanje intervencijskih vrijednosti struje
interni sat (sati, minuta, dan, mjesec) i pohrana zadnjih 10 događaja
RS485 Modbus RTU izlaz, mjerenja, arhiva događaja, opseg
izborni antifibrilacijski filter
izborni treći harmonični filter
mjerenje i prikaz THD-a
AC merenja do 2500Hz
Tehnički podaci



Displej multicolor backlight LCD
Maksimalna indikacija 3 digits
Tačka pozicije automatic
Histogram 10 levels
Preostala mera struje Type  AC, A, F - TRMS
Prikaži osvežavanje 500ms (average value)
Mjerna širina pojasa 2,5Hz – 2,5kHz
Bazna preciznost ±0,5%
Izborna antifibrilacija LPF IEC 62423, VDE 0664-T-100
Odabir 3. harmonike LPF attenuation 80% @ 150Hz
Postavka preostale radne struje IΔN 30mA – 30A
Ostale ne rade trenutne postavke strujeIΔNO 80% - 98% IΔN
Ograničavanje podešavanja vremena bez aktiviranja ΔtNO Trenutno 20ms – 30s

Inverzno odabrati
vremensko-strujna karakteristika

 Trenutno: IΔN = 30mA
Odabrano 60ms: IΔN > 30mA
odgoda 20ms – 30s: IΔN > 30mA

Izbireća konstanta
vremensko-strujna karakteristika

 odgoda 20ms: IΔN = 30mA
odgoda 20ms – 30s: IΔN > 30mA
Trip kontakt SPDT (COM, NO, NC)
Nominalno opterećenje 6A, 250VAC AC1; 6A, 24VDC DC1
3A, 250VAC AC15; 2A, 24VDC DC13 (IEC60947-5-1)
Sigurnost Standardowa (ND) lub zwiększona (NE)
Izolacija i sigurnost IEC 61010-1, IEC 60947-1
Radna temperatura 0…+50˚C
Temperatura skladištenja -30˚C…+70˚C
Termoplastični materijal za samo-gašenje UL 94-V0
Stepen zaštite za stanovanje IP20 (X35DL3); IP52 (X48DL3 – X72DL3)
Stepen zaštite za terminale IP20
Prema EN 60947-2, EN62423



Dodatni tehnički podaci
Ispitivanje automatskog povezivanja senzora Iniezione corrente sul secondario secondary current injection
Alarm (option) SPST (COM, NO)
Alarm postavke OFF, 5-100% IΔN
Activacija odgode 20ms-30s
Otpuštanje kašnjenja LATCH - 20ms – 30s
Nominalno opterećenje releja 6A, 250VAC AC1; 6A, 24VDC DC1
3A, 250VAC AC15; 2A, 24VDC DC13 (IEC60947-5-1)
Foto-mos nominalno opterećenje 100mA, 250VAC/DC (CAT II) – 150VAC/DC (CAT III) 350VPK-PK (including overvoltage)
Sigurnost Standard (ND) or positive (NE)
Ulaz Test Reste Command > 2s
Prisutnost napona za zatvaranje kontakta, HV opcija 50 - 275VAC/DC (to be specifed)
Modbus RTU (opcija) RS485 insulated, A+, B-, GND (optional)
Brzina prijenosa 9600, 19200, 38400, 57600 bit/s
Programabilni parametri Paritet i stop bita
Adresa programabilna 1 – 247
Opseg funkcije 120 uzoraka (12bit), s amplitudom i vremenskom skalom
Sat u realnom vremenu (opcija) RTC sa sigurnosnim kopijama baterije
Arhiva događaja lat 10 događaja, sa Timestampom


Tip   X _ _ D L 3 _ _ _ _ _ _ _ _
Veličina DIN X 3 5 D L 3
48x48mm X 4 8 D L 3
Trenutni raspon 30mA – 30A          fN = 50 – 60Hz 0 3 0
300mA – 300A     fN = 50 – 60Hz 3 0 0
30mA – 30A          fN = 400Hz Q 3 0
300mA – 300A     fN = 400Hz Q 3 C
Opcije Test reste input R 1 0
Test reset input + photo-mos alarm R 1 L
RS485 Modbus RTU + Photo-mos alarm M 1 L
RS485 Modbus RTU + Test reset input B 1 0
Hv test reset input + Rele alarm H 1 1
Aux, opskrba 230VAC,                ±10%; 3VA 2
20 – 60VAC/DC      <4VA/2,5W L
80 – 260VAC/DC    <6,5VA/2,5W H
Sat u stvarnom vremenu no
yes C
tip X 7 2 D L 3 _ _ _ _ _ _ _ _
Trenutni raspon 30mA – 30A          fN = 50 – 60Hz 0 3 0
300mA – 300A     fN = 50 – 60Hz 3 0 0
30mA – 30A          fN = 400Hz Q 3 0
300mA – 300A     fN = 400Hz Q 3 C
Opcije Test reset input R 1 1
HV Test reset input R 1 L
RS485 Modbus RTU + Test reset input B 1 1
RS485 Modbus RTU + HV Test reset input A 1 1
Aux, opskrba 230VAC,                ±10%; 3VA 2
20 – 60VAC/DC      <4VA/2,5W L
80 – 260VAC/DC    <6,5VA/2,5W H
Sat u stvarnom vremenu no
yes C


Dimensions

X35DL3

X48DL3
Przekaźniki prądu upływu serii X35DL3 - wymiar Przekaźniki prądu upływu serii X48DL3 - wymiar

X72DL3

4C7296XK
Przekaźniki prądu upływu serii X72DL3 - wymiar Przekaźniki prądu upływu serii 4C7296XK - wymiar

Wiring diagrams

Wiring diagrams X35DL3 – X48DL3

Wiring diagrams X72DL3
Schemat ideowy połączeń X35DL3 – X48DL3 Schemat ideowy połączeń X72DL3
Available options
X35DL3 – X48DL3 - X72DL3 - opcje dodatkowe 1 X35DL3 – X48DL3 - X72DL3 - opcje dodatkowe 2
X35DL3 – X48DL3 - X72DL3 - opcje dodatkowe 3 X35DL3 – X48DL3 - X72DL3 - opcje dodatkowe 4
X35DL3 – X48DL3 - X72DL3 - opcje dodatkowe 5


Characteristics

X35DL3 – X48DL3 - X72DL3 - Charakterystyki

Presentation of action signaling a different color backlight

X35DL3 – X48DL3 - X72DL3 - Prezentacja działania sygnalizacji różnymi kolorami podświetlenia ekranu

The importance of icons on the display

Znaczenie ikon na wyświetlaczu - X35DL3 – X48DL3 - X72DL3
