Произвођач: PEM

Serija RCT1A

Serija RCT1A

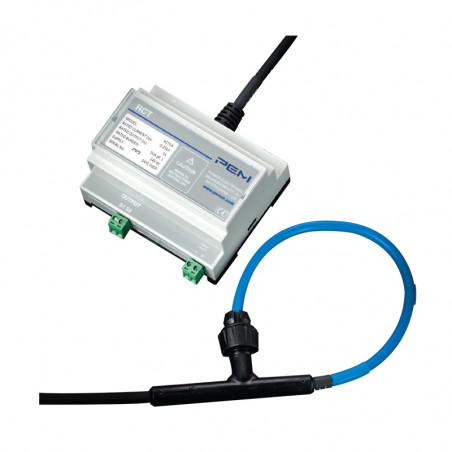

RCT1A je prava zamjena za strujni transformator (CT), ali ima sve značajne prednosti tanke, lagane, fleksibilne, zavojnice Rogowskog (smislu). Poput CT-a, sekundarni izlaz RCT1A industrijski je standard trenutne struje od 0 do 1A (5VA pf 1) proporcionalne izmjerenoj primarnoj struji.
RCT1A se obično koristi s brojilima snage, struje i snage i idealna je zamjena za CT u aplikacijama za naknadnu ugradnju kako bi se izbjeglo gašenje postrojenja, aplikacije s ograničenim prostorom za ugradnju i posebno tamo gdje je instalirana postojeća oprema za praćenje dizajnirana za ulaz od 0 do 1A CT. ,



Značajke:

Jednostavno za naknadnu ugradnju
Jednostavno za instaliranje u aplikacijama gdje je prostor ograničen
Veličina Rogowskog svitka može se odrediti neovisno o primarnoj struji
Ne pati od magnetske zasićenosti
Potpuno siguran - Nema opasnosti od sekundarnog otvorenog kruga
Ekvivalentno CT klase 1 ili bolje (fazna pogreška < 0,5 stupnjeva (45 do 65Hz).

Nazivna struja (rms) 500, 800, 1000, 1600, 2000, 2500, 3000, 4000, 5000, 8000, 10000, 16000, 20000, 25000, 30000, 40000, 50000
Nazivni izlaz (puna skala FS) 1A RMS
Izlazno ograničenje 120% FS (1.2A rms)
Raspon radne temperature -5°C do +40°C (Dostupne prilagođene duljine)
-20°C do +80°C (Coil and cable)
Propusnost (-3dB) 0.6Hz to 5kH
Pomak faze @ 50Hz < 0.5 degrees
Točnost (typ.) ±1.0% of reading (20% to 120% FS, 25°C)
Nazivni teret Od 5Ω do 1.25Ω
Dužina zavojnice 300mm, 500mm or 700mm Custom lengths available
Duljina kabela (zavojnica do elektronike) 1m or 2,5m Dostupne prilagođene duljine


Connections

Seria RCT1A podlaczenie


Generiranje šifre dijela

Seria RCT1A numer katalogowy


Nazivna struja[A]:
500, 800, 1000, 1600, 2000, 2500, 3000, 4000, 5000, 8000, 10000, 16000, 20000, 25000, 30000, 40000, 50000
Dužina kabela [m]:
1
2,5
.... prilagođene duljine
Dužina zavojnice[mm]
500
700
.... prilagođene duljine
Dimensions [mm]

Seria RCT1A wymiary
