Произвођач: PEM

RCTi Serije

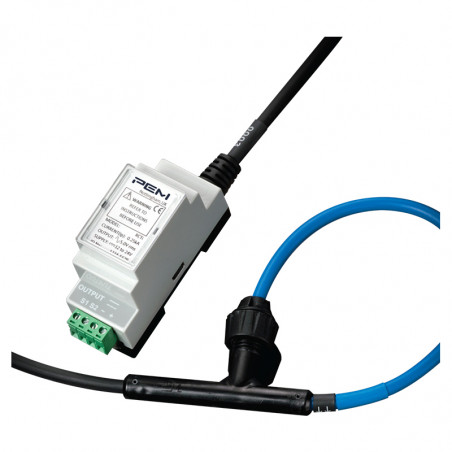

RCTi je trenutni pretvarač za trajnu instalaciju. Jednostavna za ugradnju i jednostavnu ugradnju, zavojnica Rogowski (osjetljiva) je tanka, lagana, fleksibilna i obložena kopčom. Sekundarni izlaz iz pretvarača je trenutačni napon proporcionalan izmjerenoj primarnoj struji, pružajući precizno, nisko trošak, širokopojasno mjerenje primarne struje. RCTi se obično koristi s mjeračima snage i harmonike i analizatorima, mjeračima struje, osciloskopima, zapisima podataka, karticama za prikupljanje podataka i u aplikacijama za kvalitetu energije.

Tehnički podaci:

Praćenje kalibracije
Svaka jedinica dobiva certifikat o umjeravanju koji se može pratiti
Nema magnetskih materijala ne znači izvrsnu linearnost < 0,1% očitanja
Potpuno izolirano mjerenje
Izolirano napajanje 2kVdc
Zavojnica nominalna na 2kVpeak (test izdržavanja je 4kVrms / 50Hz / 60 sec)
Mali kućište s DIN šinom (ili ugradbeni panel) - UL94
V-0 ocijenjeno
Mogućnosti:

IP65 kućište od lijevanog aluminijskog kućišta (ranije poznato kao IRF)
Izolirana opcija razdvajanja kabela BNC-BNC - između namotaja i elektronike kako bi se omogućila jednostavna ugradnja, npr. provlačenje kroz postojeću cijev. Standardni kabel trajno fiksiran.

Značajke:

Jednostavno za naknadnu ugradnju
Jednostavno za instaliranje u aplikacijama gdje je prostor ograničen
Nenametljivo - nema snage iz primarnog kruga
Širokopojasni do 1MHz za mjerenje harmonskih komponenata ili složenih valnih oblika (npr. Indukcijsko grijanje, VF pogoni, mjerenje snage
Veličina Rogowskog svitka može se odrediti neovisno o primarnoj struji
Ne pati od magnetske zasićenosti
Intrinično siguran
Ekvivalentno CT klase 1 ili bolje
Praćenje niskih troškova za srednje / velike struje.


Nazivna struja [Arms] 250, 500, 800, 1000, 1600, 2000, 2500, 3000, 4000, 5000, 8000,
10000, 16000, 20000, 25000, 30000, 40000, 50000
Nazivni izlaz (Full scale FS) 5,0Vrms (±7,07V peak)
Izlazno ograničenje 150% FS (±10,6V peak)
Napon napajanja (širok ulaz) 12Vdc (-10%) to 24Vdc (+20%)
Maks. Ulazna snaga 0,4W
Maks. Ulazna snaga -5°C do +65°C (Integrator electronics)
-20°C do +80°C (Coil and cable)
Propusnost (-3dB) (<2000A) 0,6Hz to 1MHz (300mm) 600kHz (700mm)
(≥2000A) 0,2Hz to 1MHz (300mm) 600kHz (700mm)
Pomak faze @50Hz (<2000A) 0,9±0,1degrees
(≥2000A) 0,4±0,1degrees
Točnost (typ.) ±1,0% of reading (5% to 150% FS, 25°C)
Izlazno opterećenje >10,0kΩ
Dužina zavojnice 300mm, 500mm or 700mm (Custom lengths available)
Dužina kabela 1m or 2,5m (Custom lengths available)

Connections
Katalog broj
Nazivna struja [A]:
250, 500, 800, 1000, 1600, 2000, 2500, 3000, 4000, 5000, 8000, 10000, 16000, 20000, 25000, 30000, 40000, 50000
Dužina kabela [m]:
1
2,5
....Dostupne prilagođene duljine
Dužina zavojnice [mm]:
300
500
700
....Dostupne prilagođene duljine

Opcije
BC - opcija s odvojivim kabelom s BNC konektorima
IRF kućište od lijevanog aluminija s IP65
Dimensions [mm]
