СИЛИФЛОН ДР Е и ЕЕ -55 ° Ц до + 260 ° Ц
  • СИЛИФЛОН ДР Е и ЕЕ -55 ° Ц до + 260 ° Ц

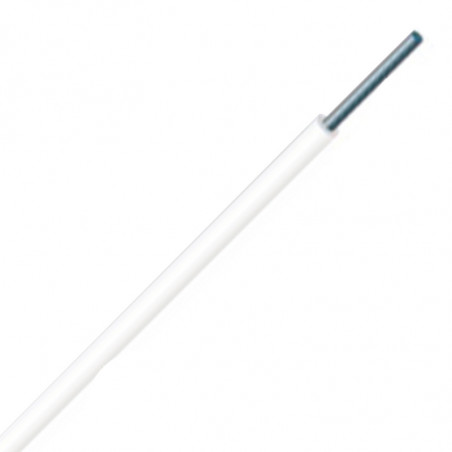

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: OMERIN

СИЛИФЛОН ДР Е и ЕЕ -55 ° Ц до + 260 ° Ц

Dane techniczne:

  • zakres temperatury w pracy ciągłej -55°C do +260°C (niklowany),
  • zakres temperatury w pracy ciągłej -55°C do +200°C (posrebrzany),
  • doskonała odporność na agresywne środowisko chemiczne,
  • doskonała odporność na wilgoć.
  • napięcie znamionowe: SILIFLON ET - 250V, SILIFLON E - 600V, SILIFLON EE - 1000V
  • napięcie probiercze izolacji: SILIFLON ET - 2500V, SILIFLON E - 3400V, SILIFLON EE - 5000V

Produkt:

  • kolor standardowy: biały,
  • inne kolory na życzenie.

Pakowanie:

  • rolki, szpule, bębny.

Opcje:

  • żyła miedziana pobielana,
  • żyła niklowa,
  • kable jedno, dwu lub trójżyłowe w osłonie.

Zastosowania:

  • aeronautyka, przemysł kosmiczny i militarny,
  • elektronika,
  • instalacje elektryczne w atmosferach agresywnych (np. chemicznych),
  • instalacje elektryczne elementów grzewczych w piecach i piekarnikach przemysłowych.
 SILIFLON ET, E i EE -55°C do +260°C kable na wysoką temperature, przewody wysokotemperaturowe

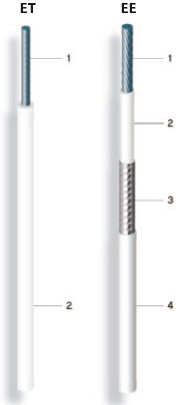

1- giętka koncetryczna żyła posrebrzana lub niklowana klasa 5 - IEC 228
2- jedna lub kilka sklejonych termicznie taśm z PTFE



Model AWG Przekrój nominalny
rdzenia
[mm2]		 Budowa
ilość drucików
x Ø		 Nominalna
średnica zewnętrzna
[mm]		 Maksymalna rezystancja
liniowa w temperaturze
20°C
[Ω/km]
01 32 0,035 7x0,08 0,24 612,0
02 30 0,055 7x0,10 0,30 391,0
03 28 0,093 7x0,13 0,39 225,0
04 26 0,140 7x0,16 0,48 148,0
05 24 0,220 7x0,2 0,59 96,5
06 22 0,340 7x0,25 0,74 60,8
07 20 0,600 19x0,2 0,97 35,0
08 18 0,930 19x0,25 1,21 23,0
09 16 1,340 19 x,3 1,45 15,6
10 14 1,910 27 x 0,3 1,74 11,2
11 12 3,180 45 x 0,3 2,25 6,7



SILIFLON ET (KZ - 04 lub KZ - 07)

SILIFLON E (KZ - 05 lub KZ - 08)

SILIFLON EE (KZ - 06 lub KZ - 09)
Średnica zewnętrzna Przybliżona
masa
[kg/km]		 Średnica zewnętrzna Przybliżona
masa
[kg/km]		 Średnica zewnętrzna Przybliżona
masa
[kg/km]
minimalna
[mm]		 maksymalna
[mm]		 minimalna
[mm]		 maksymaln
[mm]		 minimalna
[mm]		 maksymalna
[mm]
0,48 0,58 0,8 0,63 0,84 1,2 0,88 1,09 1,9
0,56 0,66 1,1 0,71 0,91 1,5 0,95 1,16 2,2
0,63 0,73 1,5 0,79 1,00 2,0 1,04 1,24 2,8
0,74 0,84 2,1 0,89 1,10 2,7 1,14 1,34 3,5
0,86 0,96 3,0 1,04 1,22 3,7 1,27 1,47 4,5
1,01 1,011 4,4 1,17 1,37 5,1 1,42 1,63 6,2
1,30 1,40 7,1 1,42 1,62 7,8 1,66 1,86 9,0
      1,67 1,92 11,9 1,92 2,17 12,8
      1,92 2,27 16,8 2,10 2,41 16,9
      2,30 2,66 21,3 2,51 2,92 25,0
      2,89 3,24 35,9 3,14 3,55 39,0

Uwaga:
*AWG- (American Wire Gauge) - Znormalizowany system rozmiaru przewodów stosowany w Stanach Zjednoczonych.
