Trenutne sonde AC / DC - CP3 serije
  • Trenutne sonde AC / DC - CP3 serije

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: GMC-I PROSyS

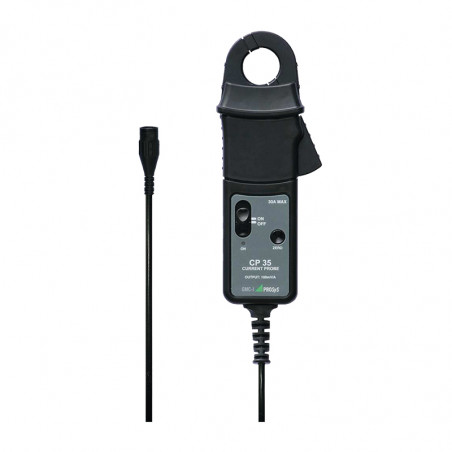

Trenutne sonde AC / DC - CP3 serije

  • Dva modela Multimetar (CP30) i Osciloskop (CP35 i CP305)
    Mjerenje AC / DC niske struje do mAmps
    Izvrsna točnost s 1mA rezolucijom (CP30 / CP35)
    DC Auto Zero i Auto Power Off
    Kompaktan lagan dizajn
    Široka propusnost i nizak fazni pomak za snagu
    i mjerenje harmonika
    Vrhunsko odbijanje buke za aplikacije elektronike napajanja

  • Tipične primjene

  • Lako ispitivanje industrijskih i kućanskih električnih instalacija
    Mjerenja struje curenja
    Procesna kontrola za provjeru strujne petlje 4 - 20mA
    Sustavi punjenja baterije
    Analiza uklopnih valnih oblika u pretvaračima, napajanjima i prekidačima za industrijsko upravljanje
    Automobilske primjene, npr. Mjerenje struje curenja na olovu akumulatora, otkrivanje stanja mirovanja ECU-a
    način i trenutno profiliranje, a sve zahtijeva visoku točnost i superiornu razlučivost.



Specifikacije

Neinvazivno mjerenje AC / DC struje
MODEL

CP 30

CP 35

CP 305
Trenutni raspon (s) 30A DC lub AC Peak 30A DC lub AC Peak 30 / 300A RMS
Izlazna osjetljivost 100mV/A 100mV/A 10 / 1mV/A
Raspon frekvencija DC to 20kHz (-3dB) DC to 100kHz (-0.5dB) DC to 20kHz (-3dB)
rezolucija ± 1mA ± 1mA ± 501± 100mA
Osnovna točnost ± 1% of reading± 2mA ± 1% of reading± 50 / ±100mA
Osjetljivost položaja provodnika < ± 1% u odnosu na središnje čitanje
Fazni pomak (do 1kHz) < 2 stupnja
Otpornost na opterećenje > 100kΩ
Izlazna veza Sigurnost 4mm plugs Sigurnost BNC konektor Sigurnost BNC konektor / 4mm utikači

OKOLIŠNI PODACI
Radna temperatura
0°C do 50°C
Temp. Koeficijent

± 0.01% of reading peroC
± 0.1% of reading peroC (CP305)
Temperatura skladištenja (bez baterije)
-20°C do 85°C
Snabdijevanje energijom

Baterija tip
9V Alkaline: MN1604, PP3
IEC 6LR61 or euivalent
Život baterije
30 sati tipicno
MEHANIČKI PODACI
Dimenzije (mm)
194 (W) x 74 (S) x 25 (G)

Kapacitet vilice

25mm  Ø
Težina
320 g
sigurnosni

EN61010-2-032:2002,
300V, Kategorija mjerenja III, stupanj zagađenja 2

MAKSIMALNI SIGURNI NAPONI
300 V AC RMS ili DC između neizoliranog vodiča i zemlje
EMC Standard EN 61326-2-2:2006
Sve točnosti navedene u 23°C ± 1°C (73.4°F ± 1.8°F)

Visoka preciznost s razlučivosti 1mA
Napredni patentirani dizajn magnetskog kruga rezultira preciznošću sondi na koju malo utječu vanjska magnetska polja ili položaj središta vodiča izvan središta. ej.

EN61010-2-032: 2002 i EMC sukladnost
Sigurnosne značajke, uključujući taktilnu barijeru i poseban dizajn čeljusti, pružaju korisniku povjerenje prilikom mjerenja u područjima opasnim naponom.
Sukladnost s EMC standardima osigurava visoku pouzdanost smanjenom osjetljivošću na elektromagnetske smetnje.

Katalog broj
Izlaz tip

CP30
BNC

CP35
BNC

CP305
4mm

CP305_4mm
4mm
