Произвођач: ELEQ

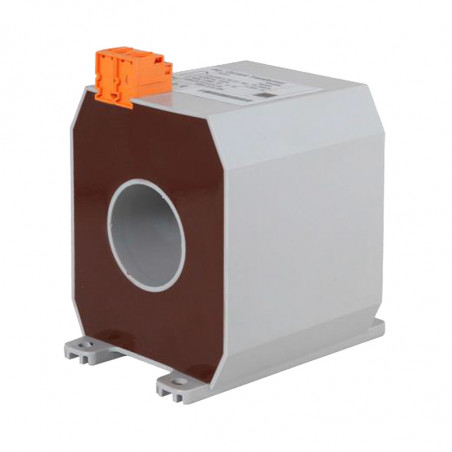

СВА100 - ТРЕНУТНИ ТРАНСФОРМЕР

SVA100 Transformator struje


Strujni transformatori slabe struje u kućištu SVA100 posebno su dizajnirani za primjenu u instalacijama srednjeg napona kao glavne jedinice prstena (RMU). Ovaj čvrsti transformator od livene smole je isplativ i vrlo pouzdan. ELEQ već dugi niz godina razvija i proizvodi ove zaštitne transformatore za tržište rasklopnih uređaja. Transformatori su posebno dizajnirani za dinamička opterećenja i primjenjivi su za tzv releje sa vlastitim napajanjem poput Woodward SEG, WIC1 i drugih.



Ocenjeni podaci

Lokacija Upotreba u zatvorenom prostoru
Stepen zaštite IP20
Nazivna frekvencija 50/60Hz
Klasa izolacije E (120°C)
Primarni prozori pogodni za kablove Ø50mm
Material PU i PA6.6
Sekundarni terminali 4mm2/6mm2 vijčani spoj
Ispitna namotaja 0.288A
Teret Contact proizvođač za detalje


Trenutni raspon Klasa Prečnik kabla Broj
8-32A 5P80 45mm

4G2401

16-56A 10P80 50mm

4G2201N

32-112A 5P80 50mm

4G2202N

64-224A 5P80 50mm

4G2203N

128-448A 5P80 50mm

4G2204N

16-56A 5P80 50mm

4G2205N

256-896A 5P80 50mm

62200

Dijagram veze

SVA100 Current transformer  - connection diagram

Dimenzije

SVA100 Current transformer - dimensions
