Toplinski, bimetalni prekidači
  • Toplinski, bimetalni prekidači

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: THERMIK

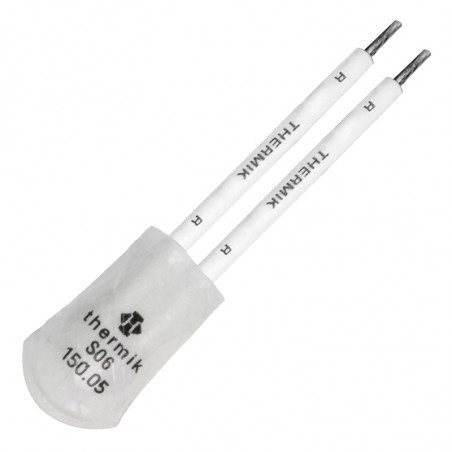

Toplinski, bimetalni prekidači

Način sastavljanja:
• Unutrašnje namotaje
• Montira se na radijatore


Termički prekidači     L01 / LK1 / L02 N01/NK1/N02
kućište sa dodatnom izolacijom SOI / S02 SK1
kućište bez dodatne izolacije C01 / C02 CK1
Konektori NC / NO NC / NO NC / NO NC / NO
Raspon radne temp 70 - 200°C 60 - 70°C 60 - 200°C 60 - 180°C
Tolerancija na temperaturu ±5K [°C] ±5K ±5K ±5K
Radni napon AC/DC ...500V~/
...110V=
...500V~/
...110V=
...500V~/
...110V=
...500V~/
...110V=
nominalni napon AC 250V 250V 250V 250V
nominalna struja AC cosj=1,00 2,5A 2,5A 2,5A 2,5A
nominalna struja AC cosj=0,60 1,6A 1,6A 1,6A 1,6A
maks. prekidačka struja 5A 5A 5A 5A
uključite struju no no no no
otpornost na impregnaciju yes yes yes yes
maks. napon izolacije kućišta 2kV 2kV 2kV -
prečnik d (sa / bez dodatne izolacije) 9,4 / 9 mm 9,4 / 9 mm 10 mm 10 mm
visina (sa / bez dodatne izolacije) 4,8 / 4,3 mm 4,8 / 4,3 mm 12,4 mm 3,4 mm
dodatna dužina izolacije 16 mm 16 mm - -

Oprez

* NC - normalno zatvoren, NO - normalno otvoren



Termički prekidači B01/B02     L05 / L09
kućište sa dodatnom izolacijom   SMI S05 / S09   SH6
kućište sa dodatnom izolacijom   CMI C05 / C09   CH6
Konektori NC / NO NC NC / NO NC/NO NC / NO
Raspon radne temp 70 - 200°C 70 -180°C 50 - 200°C 50 - 200°C 70 - 180°C
tolerancija na temp ±5K ±5K     ±5K
Radni naponAC/DC ...500V~/
...110V=
...500V~/
...110V=
...500V~/
...110V=
...500V~/
...110V=
... 500V~/
...110V=
nominalni naponAC 250V 250V 250V 250V 250V
nominalna struja AC cosj=1,00 2,5A 2,5A 6,3A 6,3A >10A
nominalna struja AC cosj=0,60 1,6A 1,6A 4A 4A 6,3A
maks. prekidačka struja 5A 5A 10A 10A 42A
uključite struju no no no no no
otpornost na impregnaciju yes yes yes yes yes
Maksimalna izolacija napona kućišta 2kV 2kV 2kV 2kV 2kV
prečnik (sa / bez dodatne izolacije) 10 mm 10,6 / 10,2 mm 11,5 / 11 mm 12,6 mm 9,8 / 9,3 mm
visina (sa / bez dodatne izolacije) 5,3 mm 3,4 / 3 mm 5,9 / 5,4 mm 16 mm 7,2 / 7,5 mm
dodatna dužina izolacije - 19,5 mm - - 18 mm

Oprez

* NC - normalno zatvoren, NO - normalno otvoren

način označavanja



Termički prekidači   L06 / L08 P06 / P08 H06 / H08 V06/ V08
kućište sa dodatnom izolacijom S06 / S08
kućište sa dodatnom izolacijom C06 / C08
Konektori NC/NO NC/NO NC / NO NC / NO NC / NO
Raspon radne temp 70 -200°C 70 - 200°C 70 - 180°C 70 - 180°C 70 - 180°C
tolerancija na temp ±5K ±5K ±5K ±5K ±5K
Radni naponAC/DC ...500V~/
...110V=
...500V~/
...110V=
...500V~/
...110V=
...500V~/
...110V=
... 500V~/
...110V=
nominalni naponAC 250V 250V 250V 250V 250V
nominalna struja AC cosj=1,00 10A 10A 10A 10A 10A
nominalna struja AC cosj=0,60 6,3A 6,3A 6,3A 6,3A 6,3A
maks. prekidačka struja 25A 25A 25A 25A 25A
Paljenje strujom no no no no no
otpornost na impregnaciju yes yes yes yes yes
Maksimalna izolacija napona kućišta 2kV 2kV 2kV 2kV 2kV
prečnik (sa / bez dodatne izolacije) 9,8 / 9,3 mm 10 mm szer: 11 mm szer: 11 mm szer: 13,5 mm
visina (sa / bez dodatne izolacije) 7,2 / 7,5 mm 8 mm wys: 6 mm wys: 6 mm wys: 10 mm
dodatna dužina izolacije 18 mm - dług: 17 mm dług: 17 mm dług: 26 mm

dla małych silników
3-fazowych
dodatkowo temistor PTC,
wyłącznik bez automa-
tycznego powrotu do
temp. nominalnej
dodatkowo termistor z
PTC, wyłącznik bez auto-
matycznego powrotu do
temp. nominalnej
dodatkowo termistor z
PTC, wyłącznik bez auto-
matycznego powrotu do
temp. nom.,możliwość
załączenia prądem
wyłącznik z możliwością
wyłączenia prądem
Wyłączniki termiczne
kućište sa dodatnom izolacijom SY6 IY6 SPI SWI SZI
kućište sa dodatnom izolacijom CY6   CPI CWI CZI
Konektori NC NC NC NC NC
opseg radne temperature °C 70 -200°C 70 - 180°C 70 - 180°C 70 - 160°C 70 -160°C
tolerancija na temp ±5K ±5K ±5K ±5K ±5K
Radni napon AC/DC ...500V~/
...110V=
...500V~/
...110V=
...500V~/
...110V=
...500V~/
...110V=
...500V~/
...110V=
nominalni napon AC 250V 250V 250V 250V 250V
nominalna struja AC cosj=1,00 2,5A 2,4A 2,5A 2,5A 2,0A
nominalna struja AC cosj=0,60 1,6A 1,6A 1,6A 1,6A 1,6A
maks. prekidačka struja 5A 5A 10A 9,6A 4A
możliwość załączania prądem nie ma nie ma nie ma jest jest
otpornost na impregnaciju tak tak tak tak tak
maks. napięcie izolacji obudowy 2kV 2kV 2kV 2kV 2kV
prečnik (sa / bez dodatne izolacije) 9,5 / 9 mm 10,1 mm 9,4 / 9 mm 9,4 / 9 mm 9,5 / 9 mm
visina (sa / bez dodatne izolacije) 6 / 5,6 mm 12 mm 5,6 / 5,1 mm 5,5 / 5,1 mm 5 / 4,6 mm
dodatna dužina izolacije 18 mm 33 mm 18 mm 20 mm 20 mm

Caution
* NC - normally closed, NO - normally open

marking method





kućište sa dodatnom izolacijom   SH5   SXO   SXH
kućište sa dodatnom izolacijom CH5   CXH   CXH
Konektori NZ NZ NZ NZ NZ NZ
opseg radne temperature 120oC-180oC 120oC-180oC 70oC-180oC 70°C-180oC 70oC-180oC 70oC-180oC
tolerancija na temp +/- 10K +/- 10K +/-10K +/-10K +/- 10oC +/-10 oC
Radni napon   AC/DC do 500/14 V do 500/14 V 0o500/14 V do 500/14 V do 250 V do 25 0V
nominalni napon AC 250 V 250 v 250V 25ov 250 \y 250 V
Nazivna struja AC cos fi=1,0/cykl   13,5 A/10 000 13,5 A/10 000
maks. prekidačka struja  AC cosfi=1,0/cykl 30 A/ 10 000 30 A//0 000 50 A/10 000 50 A/10 000 70 A/10) 000 00 m/10 000
maks. prekidačka struja AC cosfi=1,0/cykl 50A/3000 50 A/3000 35 AS3000 75 A/3100 - -
Nazivna struja DC 12V 12 V 12 V 12V _ _
Max.prąd przełączania DC/cykl 60 A/10 000 <0 A/10/00 100 A/10 000 100 000 0 000 _ _
Czas przełączania styków < 1mo < 1 ms <1 ms <1ms <10us <10us
Rezystancja styków (zgodnie z MIL-STD RS757) < 50mOhm < 50mOhm <50mOhm <50mOhm <50mOhm <50mOhm
Odporność na wibracje 10-60 Hz > 100m/s2 >100m/s2 >100m/s2 >100m/s2 100 m/s2 100 m/s2
Maks.napięcie izolacji obudowy 2 kV 2 kV 2 kV 2 kV 2 kV 2 kV
otpornost na impregnaciju _ _ tak tak tak tak
Standardowe  wyprowadzenia 1,0 mm2/AWG18 1,0 mm2/AWG18 1,75 mm2/AWG14 1,75 mm2/AWG14 lica wg specyfikacji lica wg specyfikacji
prečnik (sa / bez dodatne izolacije)(d) 11,0 mm 11,5 mm 17,1 mm 27,6 mm 9,0 mm 9,4
dodatna dužina izolacije (h) from 6,0 mm from 19,0 mm from 5,9mm from 6,3 mm

Пошаљите упит

Да ли вас занима овај производ? Да ли су вам потребне додатне информације или појединачне цене?

Контактирајте нас
Питајте производ close
Хвала вам што сте послали поруку. Одговорићемо у најкраћем могућем року.
Питајте производ close
Прегледајте

Додај у листу жеља

морате бити пријављени

Način sastavljanja:
• Unutrašnje namotaje
• Montira se na radijatore


Termički prekidači     L01 / LK1 / L02 N01/NK1/N02
kućište sa dodatnom izolacijom SOI / S02 SK1
kućište bez dodatne izolacije C01 / C02 CK1
Konektori NC / NO NC / NO NC / NO NC / NO
Raspon radne temp 70 - 200°C 60 - 70°C 60 - 200°C 60 - 180°C
Tolerancija na temperaturu ±5K [°C] ±5K ±5K ±5K
Radni napon AC/DC ...500V~/
...110V=
...500V~/
...110V=
...500V~/
...110V=
...500V~/
...110V=
nominalni napon AC 250V 250V 250V 250V
nominalna struja AC cosj=1,00 2,5A 2,5A 2,5A 2,5A
nominalna struja AC cosj=0,60 1,6A 1,6A 1,6A 1,6A
maks. prekidačka struja 5A 5A 5A 5A
uključite struju no no no no
otpornost na impregnaciju yes yes yes yes
maks. napon izolacije kućišta 2kV 2kV 2kV -
prečnik d (sa / bez dodatne izolacije) 9,4 / 9 mm 9,4 / 9 mm 10 mm 10 mm
visina (sa / bez dodatne izolacije) 4,8 / 4,3 mm 4,8 / 4,3 mm 12,4 mm 3,4 mm
dodatna dužina izolacije 16 mm 16 mm - -

Oprez

* NC - normalno zatvoren, NO - normalno otvoren



Termički prekidači B01/B02     L05 / L09
kućište sa dodatnom izolacijom   SMI S05 / S09   SH6
kućište sa dodatnom izolacijom   CMI C05 / C09   CH6
Konektori NC / NO NC NC / NO NC/NO NC / NO
Raspon radne temp 70 - 200°C 70 -180°C 50 - 200°C 50 - 200°C 70 - 180°C
tolerancija na temp ±5K ±5K     ±5K
Radni naponAC/DC ...500V~/
...110V=
...500V~/
...110V=
...500V~/
...110V=
...500V~/
...110V=
... 500V~/
...110V=
nominalni naponAC 250V 250V 250V 250V 250V
nominalna struja AC cosj=1,00 2,5A 2,5A 6,3A 6,3A >10A
nominalna struja AC cosj=0,60 1,6A 1,6A 4A 4A 6,3A
maks. prekidačka struja 5A 5A 10A 10A 42A
uključite struju no no no no no
otpornost na impregnaciju yes yes yes yes yes
Maksimalna izolacija napona kućišta 2kV 2kV 2kV 2kV 2kV
prečnik (sa / bez dodatne izolacije) 10 mm 10,6 / 10,2 mm 11,5 / 11 mm 12,6 mm 9,8 / 9,3 mm
visina (sa / bez dodatne izolacije) 5,3 mm 3,4 / 3 mm 5,9 / 5,4 mm 16 mm 7,2 / 7,5 mm
dodatna dužina izolacije - 19,5 mm - - 18 mm

Oprez

* NC - normalno zatvoren, NO - normalno otvoren

način označavanja



Termički prekidači   L06 / L08 P06 / P08 H06 / H08 V06/ V08
kućište sa dodatnom izolacijom S06 / S08
kućište sa dodatnom izolacijom C06 / C08
Konektori NC/NO NC/NO NC / NO NC / NO NC / NO
Raspon radne temp 70 -200°C 70 - 200°C 70 - 180°C 70 - 180°C 70 - 180°C
tolerancija na temp ±5K ±5K ±5K ±5K ±5K
Radni naponAC/DC ...500V~/
...110V=
...500V~/
...110V=
...500V~/
...110V=
...500V~/
...110V=
... 500V~/
...110V=
nominalni naponAC 250V 250V 250V 250V 250V
nominalna struja AC cosj=1,00 10A 10A 10A 10A 10A
nominalna struja AC cosj=0,60 6,3A 6,3A 6,3A 6,3A 6,3A
maks. prekidačka struja 25A 25A 25A 25A 25A
Paljenje strujom no no no no no
otpornost na impregnaciju yes yes yes yes yes
Maksimalna izolacija napona kućišta 2kV 2kV 2kV 2kV 2kV
prečnik (sa / bez dodatne izolacije) 9,8 / 9,3 mm 10 mm szer: 11 mm szer: 11 mm szer: 13,5 mm
visina (sa / bez dodatne izolacije) 7,2 / 7,5 mm 8 mm wys: 6 mm wys: 6 mm wys: 10 mm
dodatna dužina izolacije 18 mm - dług: 17 mm dług: 17 mm dług: 26 mm

dla małych silników
3-fazowych
dodatkowo temistor PTC,
wyłącznik bez automa-
tycznego powrotu do
temp. nominalnej
dodatkowo termistor z
PTC, wyłącznik bez auto-
matycznego powrotu do
temp. nominalnej
dodatkowo termistor z
PTC, wyłącznik bez auto-
matycznego powrotu do
temp. nom.,możliwość
załączenia prądem
wyłącznik z możliwością
wyłączenia prądem
Wyłączniki termiczne
kućište sa dodatnom izolacijom SY6 IY6 SPI SWI SZI
kućište sa dodatnom izolacijom CY6   CPI CWI CZI
Konektori NC NC NC NC NC
opseg radne temperature °C 70 -200°C 70 - 180°C 70 - 180°C 70 - 160°C 70 -160°C
tolerancija na temp ±5K ±5K ±5K ±5K ±5K
Radni napon AC/DC ...500V~/
...110V=
...500V~/
...110V=
...500V~/
...110V=
...500V~/
...110V=
...500V~/
...110V=
nominalni napon AC 250V 250V 250V 250V 250V
nominalna struja AC cosj=1,00 2,5A 2,4A 2,5A 2,5A 2,0A
nominalna struja AC cosj=0,60 1,6A 1,6A 1,6A 1,6A 1,6A
maks. prekidačka struja 5A 5A 10A 9,6A 4A
możliwość załączania prądem nie ma nie ma nie ma jest jest
otpornost na impregnaciju tak tak tak tak tak
maks. napięcie izolacji obudowy 2kV 2kV 2kV 2kV 2kV
prečnik (sa / bez dodatne izolacije) 9,5 / 9 mm 10,1 mm 9,4 / 9 mm 9,4 / 9 mm 9,5 / 9 mm
visina (sa / bez dodatne izolacije) 6 / 5,6 mm 12 mm 5,6 / 5,1 mm 5,5 / 5,1 mm 5 / 4,6 mm
dodatna dužina izolacije 18 mm 33 mm 18 mm 20 mm 20 mm

Caution
* NC - normally closed, NO - normally open

marking method





kućište sa dodatnom izolacijom   SH5   SXO   SXH
kućište sa dodatnom izolacijom CH5   CXH   CXH
Konektori NZ NZ NZ NZ NZ NZ
opseg radne temperature 120oC-180oC 120oC-180oC 70oC-180oC 70°C-180oC 70oC-180oC 70oC-180oC
tolerancija na temp +/- 10K +/- 10K +/-10K +/-10K +/- 10oC +/-10 oC
Radni napon   AC/DC do 500/14 V do 500/14 V 0o500/14 V do 500/14 V do 250 V do 25 0V
nominalni napon AC 250 V 250 v 250V 25ov 250 \y 250 V
Nazivna struja AC cos fi=1,0/cykl   13,5 A/10 000 13,5 A/10 000
maks. prekidačka struja  AC cosfi=1,0/cykl 30 A/ 10 000 30 A//0 000 50 A/10 000 50 A/10 000 70 A/10) 000 00 m/10 000
maks. prekidačka struja AC cosfi=1,0/cykl 50A/3000 50 A/3000 35 AS3000 75 A/3100 - -
Nazivna struja DC 12V 12 V 12 V 12V _ _
Max.prąd przełączania DC/cykl 60 A/10 000 <0 A/10/00 100 A/10 000 100 000 0 000 _ _
Czas przełączania styków < 1mo < 1 ms <1 ms <1ms <10us <10us
Rezystancja styków (zgodnie z MIL-STD RS757) < 50mOhm < 50mOhm <50mOhm <50mOhm <50mOhm <50mOhm
Odporność na wibracje 10-60 Hz > 100m/s2 >100m/s2 >100m/s2 >100m/s2 100 m/s2 100 m/s2
Maks.napięcie izolacji obudowy 2 kV 2 kV 2 kV 2 kV 2 kV 2 kV
otpornost na impregnaciju _ _ tak tak tak tak
Standardowe  wyprowadzenia 1,0 mm2/AWG18 1,0 mm2/AWG18 1,75 mm2/AWG14 1,75 mm2/AWG14 lica wg specyfikacji lica wg specyfikacji
prečnik (sa / bez dodatne izolacije)(d) 11,0 mm 11,5 mm 17,1 mm 27,6 mm 9,0 mm 9,4
dodatna dužina izolacije (h) from 6,0 mm from 19,0 mm from 5,9mm from 6,3 mm
