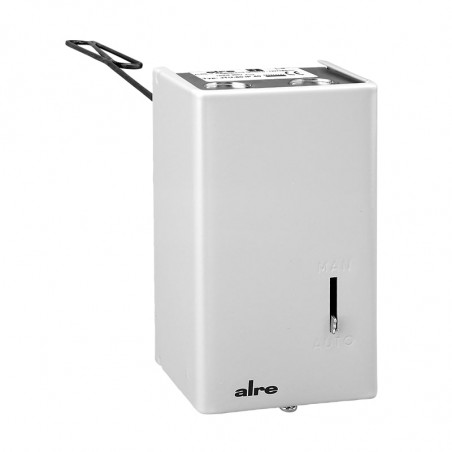

Термостат за ЈТЛ-2 грејач ваздуха ... -11 / ЈТЛ-8 Не ... -17 Не.

Dane techniczne:

Obciążenie styków:		15 (8)A 24-250V~, min. 150mA dla 24V~
Zakres regulacji wentylatora:		20…70˚C
Zakres regulacji palnika:		70…100˚C, JTL-2…-11 70…95˚C, JTL-8 NR …-17 NR
Wyłącznik temperatury STB:		100˚C, zewnętrzny reset ręczny (dotyczy typów JTL-…NR)
Styk:		2 lub 3 mikroprzełączniki jako styki bezpotencjałowe
Stopień ochrony:		IP40
Klasa ochrony:		I
Temperatura otoczenia:		-15…+80˚C
Czujnik:		wypełniony cieczą, wykonany z miedzi, aktywny na całej długości
Max. temp. czujnika:		200˚C
Kolor:		szary (RAL 7035)

Do użycia jako termostat minimalnej lub maksymalnej wartości temperatury dla celów sterowania nawiewami powietrza, lub sterowania wentylatorami w systemach klimatyzacyjnych i wentylacyjnych. Można również stosować jako termostaty ochrony przed przegrzaniem dla zastosowań elektrycznego ogrzewania spiralami i ogrzewaczami gazowymi lub olejowymi. Przełącznik MAN-AUTO pozwala na używanie urządzenia do celów wentylowania w ciepłe dni (na przykład w okresie letnim)

Typ	Histereza wentylatora	Histereza palnika	Rodzaj*	Długość kapilary	Wyposażenie**
JTL-2	8…30 K	8 K	TW	350 mm	Iskrobezpieczny/ ochrona przed zimnem
JTL-8	8…30 K	Zewnętrzny reset	STB	350 mm	Iskrobezpieczny/ ochrona przed zimnem i przegrzaniem
JTL-11	8…30 K	8 K	TW	1250 mm	Iskrobezpieczny/ ochrona przed zimnem
JTL-8 NR	8…30 K	8 K	TW/STB	350 mm	Iskrobezpieczny/ ochrona przed zimnem i przegrzaniem
JTL-17 NR	8…30 K	8 K	TW/STB	1,250 mm	Iskrobezpieczny/ ochrona przed zimnem i przegrzaniem

*TW=Termostat, STB=Ogranicznik bezpieczeństwa temperatury
** Iskrobezpieczny / ochrona przed zimnem: urządzenia są odporne na uszkodzenia, mianowicie palnik jest wyłączany w razie gdy medium wypełniające czujnik wycieknie, np w przypadku zniszczenia czujnika. Ponieważ ujemne temperatury wpływają na zmniejszenie objętości wypełniającego medium, co daje podobny efekt jak w przypadku zniszczenia czujnika, urządzenia są regulowane poprzez tzw. „zimną śrubę” w taki sposób że wyłączenie palnika jest wywoływane przy temperaturach poniżej -15˚C. Ich ponowne włączenie może nastąpić powyżej temperatury ok. -5˚C poprzez naciśnięcie przycisku reset.
Ochrona przed przegrzaniem: Urządzenie zapewnia ochronę przed niekontrolowanym przegrzaniem, które może być spowodowane np. poprzez nagromadzenie lub przez stopniową stratę medium wypełniającego rurkę kapilarną spowodowaną niewidocznymi uszkodzeniami rurki itp. Bezpiecznik czujnika przepala się przy osiągnięciu temperatury 220˚C w rezultacie urządzenie deaktywuje się, poprzez utratę medium wypełniającego rurkę kapilarną. Po zajściu takiego zdarzenia, nie można już aktywować palnika, urządzenie nie nadaje się do użytku. Może jedynie służyć jako sygnalizacja, że temperatura osiągnęła wartość 220˚C.
