Podjeljeni strujni transformator sa jezgrom
  • Podjeljeni strujni transformator sa jezgrom

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: ELEQ

Podjeljeni strujni transformator sa jezgrom

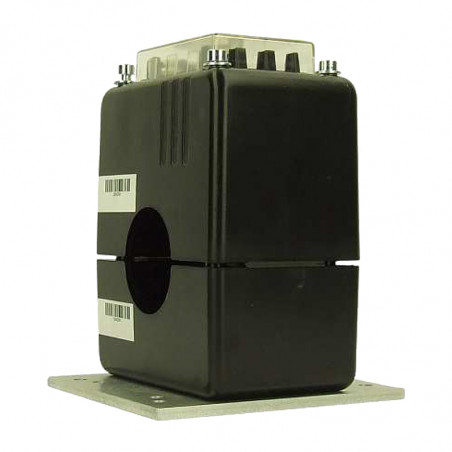

TQ120 je vrlo kompaktan transformator struje s podijeljenom jezgrom, pogodan za sustave niskog napona. Uređaj je jednostavan za ugradnju, dok se gornji dio može u potpunosti ukloniti. Zbog toga je uređaj također vrlo prikladan za uporabu s izoliranim kablovima sa konektivom u srednjim naponima. Također su jedinice kompaktne i mogu se međusobno montirati na fazni razmak od 120 mm ili više. TQ120 se može koristiti u novim, kao i u postojećim instalacijama, a njegova točnost rezultira visoko preciznim mjerenjima struje

Omjer Klasa Teret Atricle number
100-200/1A 5P10 2-4VA

4Q12F90
200/1A 0,5S 2,5VA on request
250/1A 0,5S 2,5VA on request
300/1A 5P10 5VA

4Q12F92
300/1A 0,5S 2,5VA on request
400/1A 5P20 5VA

4Q12F93
500/1A 5P20 5VA

4Q12F94
500/1A 0,5S 2,5VA on request
100-200/1A 1 1,5-4VA

4Q12F09
300/1A 0,5-1 7,5-15VA

4Q12F11
400/1A 0,5-1 7,5-15VA

4Q12F12
500/1A 0,5-1 15-20VA

4Q12F13
600/1A 0,5-1 15-20VA

4Q12F14
600/1A 0,5S 2,5VA on request
200/5A 1 4VA

4Q12F59
250/5A 0,5S 2,5VA on request
300/5A 1 5VA

4Q12F61
300/5A 0,5S 2,5VA on request
400/5A 1 5VA

4Q12F62
400/5A 0,5S 2,5VA on request
500/5A 1 10VA

4Q12F63
500/5A 0,2S 2,5VA on request
600/5A 1 10VA

4Q12F64
600/5A 0,2S 2,5VA on request

Dijagram ožičenja

TQ120- Przekładnik z rozpinanym rdzeniem ELEQ - schemat połączenia

Dimenzije

TQ120- Przekładnik z rozpinanym rdzeniem ELEQ wymiary


Okolišni uvjeti
Ovaj je proizvod dizajniran za siguran u sljedećim uvjetima:
Lokacija: Indoor use
Sobna temperatura: -40°C .. +60°C
Relativna vlažnost: 5% .. 85%, non condensing
Stupanj zaštite: IP20
Pogodno samo za izolirani vodič
Uvjeti prijave
Standardno: IEC 60044-1:2003
Nazivna kratkotrajna struja (lth): 100 x In/1 s
Kontinuirana toplinska struja (lth): 100%
Nazivna razina izolacije: 0,72/3/-kv
Nazivna frekvencija: 50/60Hz
Klasa izolacije: E
Primarne dimenzije prozora: Max. 0 45 mm
Sekundarni terminal: Screw terminals (max 2Nm)
