Višenamjenski mrežni analizator QUBO 96
  • Višenamjenski mrežni analizator QUBO 96

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: FRER

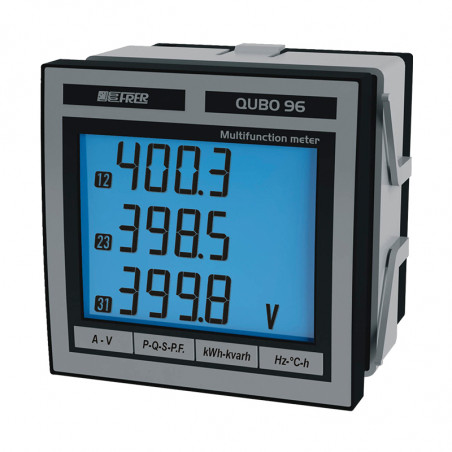

Višenamjenski mrežni analizator QUBO 96

Višenamjenski mrežni analizator QUBO 96

Višefunkcijski mrežni analizator, pogodan za trofazne tro- ili četvorožične sisteme neuravnoteženih opterećenja, čak i sa izobličenim valnim oblicima. Prikazuje glavnu električnu mjernu mrežu, uključujući brojanje aktivne i reaktivne energije. 4 prednja gumba trenutno se prikazuju relevantnim mjerenjima bez pomicanja svih prikazanih stranica. Redosled merenja prikazan je na svakom pritisku gumbe, a slika sa desne strane zasijala je ponovo prikazane vrednosti za svaki pritisak. Zahvaljujući veličini prikaza na ekranu i podešavanju pozadinskog osvetljenja, merač je lako čitljiv čak i na velikim udaljenostima i sa svim svetlosnim uslovima.



Ocenjeni podaci

Displej Backlit LCD
Visina cifara 13.5mm
Max. indikacije 4 digits
Decimalni položaj bodova Automatic
Podesivo pozadinsko osvjetljenje 5 levels
Ažuriranje čitanja <0.5s
Tip mjerenja True RMS
Osnovna tačnost ±0.5%
Nazivni napon 100, 400V
Nazivna struja 1, 5A
Opseg unosa 10-120% UN, 5-120% IN
Frekfrencija 45…65Hz
VT omjer (maks. Primarni) 1MV
Omjer CT (max. Primarni) 15kA
Stalno preopterećenje 2 x IN, 1.2 x UN
Kratkoročno preopterećenje 20 x IN, 2 x UN (300msec.)
Potrošnja strujnih krugova <0.5VA
Potrošnja krugova napona <0.5VA
Napon napajanja 230V (45…65Hz), 6VA
Radna temperatura 0…23…50°C
Temperatura skladištenja -30…70°C
Materijal kućišta UL 94-V0
Zaštita za stanovanje IP50
Zaštita za terminale IP20
Galvanska izolacija In./out.
Kategorija instalacije III, 300V, P.D. 2

DimenzijeAnalizator parametrów sieci trójfazowej QUBO 96

Naručivanje kod

QUBO Q96P3L005 - CQ2 -
Komunikacija None X
RS485 ModBus M
Opcija None -
2 ouputs alarm/pulses U

Izmjerena vrijednost

Fazni naponi i struje
Linijski naponi
Ukupna aktivna, reaktivna i prividna snaga
Linijski i ukupni faktor snage
Učestalost
Aktivna i reaktivna energija
Temperatura na razvodnoj ploči
Satima teče
Fazni nizovi


Dodatni tehnički podaci
Brojanje energije
Broj cifara 10
Maksimalno brojanje 2x109
Klasa tačnosti 1 (kWh), 2 (kvarh)
Dvosmernost No
Alarmni izlazi
Postavka kašnjenja aktivacije Progr. 0…999s
Programibilnost Promjenjiva, vrijednost, smjer
Pulsni izlaz
Programibilnost Vrednost pulsa
Trajanje pulsa Progr. 30…1000ms
Modbus RTU
Interfejs RS485
Brzina (bps) 9600/19200/38400/57600
Komunikacijski parametri Parity and STOP bit
Opseg adresiranja 1…247

Dijagram ožičenja

Trofazni, trožični sistem

Analizator parametrów sieci trójfazowej QUBO 96 - schemat łączeniowy _trófazowy - trójprzewodowy

Trofazni sistem sa četiri žice

Analizator parametrów sieci trójfazowej QUBO 96 - schemat łączeniowy _trófazowy - czteroprzewodowy
