Произвођач: ELEQ

Srednjonaponski program UGE-UGZ jednopolni i dvopolni naponski transformatori

Srednjonaponski program UGE-UGZ jednopolni i dvopolni naponski transformatori

UCE / UCZ transformatori u unutrašnjosti koriste se za potrebe mjerenja i zaštite, posebno u srednjo naponskim prekidačima do Um = 24 kV.

Sigurnost u dizajnu

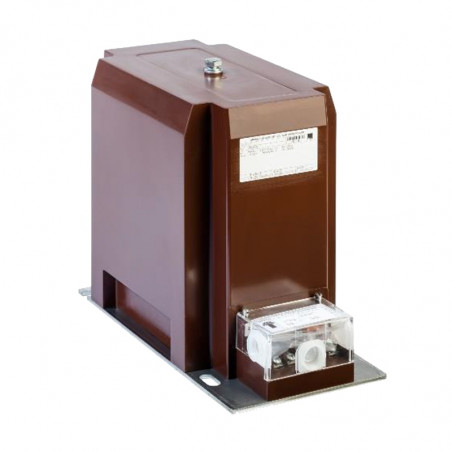

Naponski transformatori serije UGE / UGZ inkapsulirani su u kućištu od epoksidne smole, tj. Primarni i sekundarni namoti i jezgra nogu ugrađeni su u jednu operaciju, što jamči optimalnu izolacijsku otpornost.

Izlazni terminali sastoje se od para M5 terminala. Jedan vijak svakog terminala može se koristiti za izravno uzemljenje do osnovne ploče. Priključak za uzemljenje M8 nalazi se na stražnjoj strani kućišta transformatora. Izlazni terminali zaštićeni su od slučajnog kontakta brtvenim prozirnim poklopcem u samo-gasećem polikarbonatu.

UGE jednopolni izolirani naponski transformatori: Primarni i sekundarni namoti izolirani su jedan od drugog za 3 kV u skladu s potrebnom izdržljivom frekvencijom snage. Primarni namot je prije izlaska iz tvornice spojen na zemlju pomoću M5 vijaka u priključnoj kutiji.

Za modele sa namotima koji su namijenjeni stvaranju ostataka! napon uvijek osigurava da se pri upotrebi otvorenog delta sustava veza na zemlju uspostavlja samo u jednoj točki otvorene delte I

UGZ dvopolni izolirani naponski transformatori: Primarni i sekundarni namoti izolirani su jedan od drugog prema najvišem radnom naponu i pripadajućim nazivnim razinama izolacije. Tijekom završnog pregleda transformatori se podvrgavaju rutinskom ispitivanju u skladu s relevantnim nacionalnim i međunarodnim standardima kao što su VDE, IEC BS, ANSI itd.





Tehnički podaci

  Jednopolni Dvopolni

UGE12A3

UGE24B3

UGZ12A3

UGZ24B3
Nazivna razina izolacije 12/28/75kV 24/50/125kV 12/28/75kV 24/50/125kV
Nazivni primarni napon 6,6kV/√ 3
10kV/√3		 15kV/√3
20kV/√3		 6,6kV
10kV		 15kV
20kV
Nazivni sekundarni napon mjernog vjetroelektrana 100V/√3, 110V/√3 100V, 110V
Nazivna frekvencija 50Hz, 60Hz
Nazivni teret u klasi 0,2     15VA, 30VA
0,5   50VA, 100VA
1    100VA, 200VA
3    250VA, 500VA		 20VA, 45VA
50VA, 100VA
100VA, 200VA
250VA, 500VA      		 15VA, 30VA
50VA, 100VA
100VA, 200VA
250VA, 500VA		 20VA, 45VA
50VA, 100VA
100VA, 200VA
250VA, 500VA
Nazivni sekundarni napon zateznog zateznog napona 100V/√3, 110V/√3 -
Nazivni teret svrhe zaštite u razredu 3P          60VA
6P          60VA		 100VA
100VA		 -
-		 -
-
Nazivni toplinski ograničavajući izlaz namota zaostalog napona 100VA 100VA - -
Nazivni toplinski ograničavajući izlaz 600VA 600VA 400VA 400VA
Klasa izolacije E
Ambient temperature -5……+35°C
Nadmorska visina izolacije nadmorske visine 1000m n.p.m.
Standard VDE, IEC



Dimensions

UGE, UGZ - Jedno i dwubiegunowy wnętrzowy przekładnik napięciowy średniego napięcia wymiary

Tip L B H a b d m n x y z

UGE12A3

 347 148 232 280 125 12 90 110 190 - -

UGZ12A3

 347 148 232 280 125 12 - 115 190 100 110

UGE24B3

 355 178 292 290 150 12 200 220 200 - -

UGZ24B3

 355 178 292 290 150 14 - 220 200 165 130
