Произвођач: Quintex

Контролни модули са функцијом Амметер и ВОЛТМеТЕР ККС-0205-М

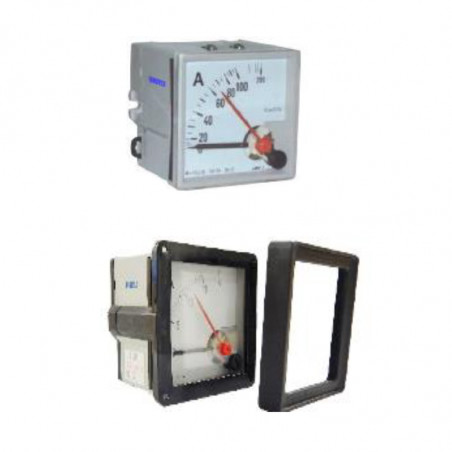

Moduły kontrolne z funkcją amperomierza i woltomierza QX-0205-M

Charakterystyka
Amperomierze i woltomierze QX-0205-M przeznaczone są do zabudowy wewnątrz paneli kontrolnych lub modułów sterujących. Cechują się mocną i niezawodną budową z 2,5 mm2 przyłączami do 250V. Obsługują przy tym wszelkie zdefiniowane funkcje, a wraz z transformatorem można dodatkowo zwiększyć zakres. Wskazówka wykonana z żelaza.
  • Szeroki zakres pomiarowy
  • Wzmocniona budowa
  • Wszystkie wymagane dopuszczenia.

Zastosowanie
  • Panele kontrolne
  • Moduły sterujące

Parametry techniczne
  • Strefy: 1, 21, 2, 22,
  • grupa bezpieczeństwa: IIC,
  • zakres pomiarowy: patrz tabelka,
  • złącza: 2,5 mm2,
  • klasa dokładności: 1,5,
  • temperatura otoczenia: -40°C do 60°C,
  • typ ochrony: IP 66.

Dopuszczenia
Atest: ATEX EX II 2 GD
Certyfikacja: EPS11ATEX 1399 U, IECEX EPS 11.014 U, POCC DE.05.B04173

Montaż na szynie




Montaż panelowy


Wieko EXM


Wymiary



Moduł kontrolny z funkcją amperomierza

  Typ Zakres pomiarowy Wykonanie


EXM 0-25 V M ☐ V 25
0-40 V M ☐ V 40
0-150 V M ☐ V 150
0-250 V M ☐ V 250
0-500 V M ☐ V 500
    ☐ = wstaw numer:
6 – Montaż na szynie
7 – Montaż panelowy

  Pomiar Przeciążenie Zakres Wykonanie


Montaż na szynie		 Bezpośredni 2 0-1 / 2A M ☐ DA 1
0-4 / 8A M ☐ DA 4
0-5 / 10A M ☐ DA 5
0-10 / 20A M ☐ DA 10
0-15 / 30A M ☐ DA 15


Montaż w pokrywie		 Poprzez transformator 2 0-1 / 2A M ☐ WA 01/☐ -2
0-2,5 / 5A M ☐ WA 2,5/☐ -2
0-5 / 10A M ☐ WA 5/☐ -2
0-15 / 30A M ☐ WA 15/☐ -2
0-25 / 50A M ☐ WA 25/☐ -2
0-40 / 80A M ☐ WA 40/☐ -2
0-50 / 100A M ☐ WA 50/☐ -2
0-60 / 120A M ☐ WA 60/☐ -2
0-75 / 150A M ☐ WA 75/☐ -2
0-100 / 200A M ☐ WA 100/☐ -2
0-150 / 300A M ☐ WA 150/☐ -2
0-200 / 400A M ☐ WA 200/☐ -2
0-250 / 500A M ☐ WA 250/☐ -2
0-300 / 600A M ☐ WA 300/☐ -2
0-400 / 800A M ☐ WA 400/☐ -2
0-500 / 1000A M ☐ WA 500/☐ -2
0-600 / 1200A M ☐ WA 600/☐ -2


Wieko EXM		 Poprzez transformator 5 0-1 / 5A M ☐ WA 01/☐ -5
0-2,5 / 12,5A M ☐ WA 2,5/☐ -5
0-5 / 25A M ☐ WA 5/☐ -5
0-15 / 75A M ☐WA 15/☐ -5
0-25 / 125A M ☐WA 25/☐ -5
0-40 / 200A M ☐WA 40/☐ -5
0-50 / 250A M ☐WA 50/☐ -5
0-60 / 300A M ☐WA 60/☐ -5
0-75 / 375A M ☐WA 75/☐ -5
0-100 / 500A M ☐WA 100/☐ -5
0-150 / 750A M ☐WA 150/☐ -5
0-200 / 1000A M ☐WA 200/☐ -5
0-250 / 1250A M ☐WA 250/☐ -5
0-300 / 1500A M ☐WA 300/☐ -5
0-400 / 2000A M ☐WA 400/☐ -5
0-500 / 2500A M ☐WA 500/☐ -5


Podłączenie do transformatora		       M ☐ WA = wstaw numer:
6 – Montaż na szynie
7 – Montaż panelowy
500/☐ -5 = wstaw wartość:
Podłączenie do transformatora:
5A
1A


Zestawienie kodów - aparatura kontrolno-sterownicza

Kod Opis
QX-0201-P1 60 Przycisk, 2-pola, monostabilny, DIN-Rail montaż, 1NO/1NC
QX-0201-P1 61 Przycisk, 2-pola, monostabilny, DIN-Rail montaż, 2NC
QX-0201-P1 62 Przycisk, 2-pola, monostabilny, DIN-Rail montaż, 2NO
QX-0201-P1 70 Przycisk, 2-pola, monostabilny, panelowy montaż, 1NO/1NC
QX-0201-P1 71 Przycisk, 2-pola, monostabilny, panelowy montaż, 2NC
QX-0201-P1 72 Przycisk, 2-pola, monostabilny, panelowy montaż, 2NO
QX-0201-P2 60 Podwójny przycisk, 2-pola, monostabilny, DIN-Rail montaż, 1NO/1NC
QX-0201-P2 61 Podwójny przycisk, 2-pola, monostabilny, DIN-Rail montaż, 2NC
QX-0201-P2 62 Podwójny przycisk, 2-pola, monostabilny, DIN-Rail montaż, 2NO
QX-0201-P2 70 Podwójny przycisk, 2-pola, monostabilny, panelowy montaż, 1NO/1NC
QX-0201-P2 71 Podwójny przycisk, 2-pola, monostabilny, panelowy montaż, 2NC
QX-0201-P2 72 Podwójny przycisk, 2-pola, monostabilny, panelowy montaż, 2NO
QX-0201-P3 60 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, DIN-Rail montaż, 1NO/1NC
QX-0201-P3 61 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, DIN-Rail montaż, 2NC
QX-0201-P3 62 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, DIN-Rail montaż, 2NO
QX-0201-P3 70 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, panelowy montaż, 1NO/1NC
QX-0201-P3 71 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, panelowy montaż, 2NC
QX-0201-P3 72 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, panelowy montaż, 2NO
QX-0201-P6 60 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, DIN-Rail montaż, 1NO/1NC
QX-0201-P6 61 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, DIN-Rail montaż, 2NC
QX-0201-P6 62 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, DIN-Rail montaż, 2NO
QX-0201-P6 70 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, panelowy montaż, 1NO/1NC
QX-0201-P6 71 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, panelowy montaż, 2NC
QX-0201-P6 72 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, panelowy montaż, 2NO
QX-0201-P7 60 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, duża główka, DIN-Rail montaż, 1NO/1NC
QX-0201-P7 61 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, duża główka, DIN-Rail montaż, 2NC
QX-0201-P7 62 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, duża główka, DIN-Rail montaż, 2NO
QX-0201-P7 70 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, duża główka, panelowy montaż, 1NO/1NC
QX-0201-P7 71 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, duża główka, panelowy montaż, 2NC
QX-0201-P7 72 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, duża główka, panelowy montaż, 2NO
QX-0201-P4 60 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, DIN-Rail montaż, 1NO/1NC
QX-0201-P4 61 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, DIN-Rail montaż, 2NC
QX-0201-P4 62 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, DIN-Rail montaż, 2NO
QX-0201-P4 70 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, panelowy montaż, 1NO/1NC
QX-0201-P4 71 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, panelowy montaż, 2NC
QX-0201-P4 72 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, panelowy montaż, 2NO
QX-0201-Y0 60 Przycisk bezpieczeństwa - STOP z kluczykiem, 2-pola, samopowrotny, DIN-Rail montaż, 1NO/1NC
QX-0201-Y0 61 Przycisk bezpieczeństwa - STOP z kluczykiem, 2-pola, samopowrotny, DIN-Rail montaż, 2NC
QX-0201-Y0 62 Przycisk bezpieczeństwa - STOP z kluczykiem, 2-pola, samopowrotny, DIN-Rail montaż, 2NO
QX-0201-Y0 70 Przycisk bezpieczeństwa - STOP z kluczykiem, 2-pola, samopowrotny, panelowy montaż, 1NO/1NC
QX-0201-Y0 71 Przycisk bezpieczeństwa - STOP z kluczykiem, 2-pola, samopowrotny, panelowy montaż, 2NC
QX-0201-Y0 72 Przycisk bezpieczeństwa - STOP z kluczykiem, 2-pola, samopowrotny, panelowy montaż, 2NO
QX-0201-Y1 60 Przycisk z kluczykiem, 2-pola, bizstabilny/samopowrotny, 0-I, DIN-Rail montaż, 1NO/1NC
QX-0201-Y1 61 Przycisk z kluczykiem, 2-pola, bizstabilny/samopowrotny, 0-I, DIN-Rail montaż, 2NC
QX-0201-Y1 62 Przycisk z kluczykiem, 2-pola, bizstabilny/samopowrotny, 0-I, DIN-Rail montaż, 2NO
QX-0201-Y1 70 Przycisk z kluczykiem, 2-pola, bizstabilny/samopowrotny, 0-I, panelowy montaż, 1NO/1NC
QX-0201-Y1 71 Przycisk z kluczykiem, 2-pola, bizstabilny/samopowrotny, 0-I, panelowy montaż, 2NC
QX-0201-Y1 72 Przycisk z kluczykiem, 2-pola, bizstabilny/samopowrotny, 0-I, panelowy montaż, 2NO
QX-0201-B1 Zaślepka
QX-0201-K46003 Przełącznik wybierakowy, 2-pola, 0-I-II, 1NO/1NC, samopowrtony-stabilny-samopowrtony, DIN-Rail montaż
QX-0201-K46204 Przełącznik wybierakowy, 2-pola, I-0-II, 2NO, samopowrtony-stabilny-samopowrtony, DIN-Rail montaż
QX-0201-K56204 Przełącznik wybierakowy, 2-pola, I-0II, 2NO, stabilny, DIN-Rail montaż
QX-0201-K56003 Przełącznik wybierakowy, 2-pola, 0-I-II, 1NO/1NC, stabilny, DIN-Rail montaż
QX-0201-K66201 Przełącznik wybierakowy, 2-pola, 0-I, 2NO, stabilny, DIN-Rail montaż
QX-0201-K66002 Przełącznik wybierakowy, 2-pola, I-II, 1NO/1NC, stabilny, DIN-Rail montaż
QX-0201-K86005 Przełącznik wybierakowy, 2-pola, 0-.-II, 1NO/1NC, stabilny-stabilny-samopowrotny, DIN-Rail montaż
QX-0201-K47003 Przełącznik wybierakowy, 2-pola, 0-I-II, 1NO/1NC, samopowrotny-stabilny-samopowrotny, Panel montaż
QX-0201-K47204 Przełącznik wybierakowy, 2-pola, I-0-II, 2NO, samopowrotny-stabilny-samopowrotny, Panel montaż
QX-0201-K57204 Przełącznik wybierakowy, 2-pola, I-0-II, 2NO, stabilny, montaż panelowy
QX-0201-K57003 Przełącznik wybierakowy, 2-pola, 0-I-II, 1NO/1NC, stabilny, montaż panelowy
QX-0201-K67201 Przełącznik wybierakowy, 2-pola, 0-I, 2NO, stabilny, montaż panelowy
QX-0201-K67002 Przełącznik wybierakowy, 2-pola, I-II, 1NO/1NC, stabilny, montaż panelowy
QX-0201-K87005 Przełącznik wybierakowy 2-pola, 0-.-II, 1NO/1NC, stabilny-stabilny-samopowrotny, montaż panelowy
QX-0201-S46003 Przełącznik wybierakowy duży, 2-pola, 0-I-II, 1NO/1NC, samopowrotny-stabilny-samopowrotny, DIN-Rail montaż
QX-0201-S46204 Przełącznik wybierakowy duży, 2-pola, I-0-II, 2NO, samopowrotny-stabilny-samopowrotny, DIN-Rail montaż
QX-0201-S56204 Przełącznik wybierakowy duży, 2-pola, I-0-II, 2NO, stabilny, DIN-Rail montaż
QX-0201-S56003 Przełącznik wybierakowy duży, 2-pola, 0-I-II, 1NO/1NC, stabilny, DIN-Rail montaż
QX-0201-S66201 Przełącznik wybierakowy duży, 2-pola, 0-I, 2NO, stabilny, DIN-Rail montaż
QX-0201-S66002 Przełącznik wybierakowy duży, 2-pola, I-II, 1NO/1NC, stabilny, DIN-Rail montaż
QX-0201-S86005 Przełącznik wybierakowy duży, 2-pola, 0-.-II, 1NO/1NC, stabilny-stabilny-samopowrotny, DIN-Rail montaż
QX-0201-S47003 Przełącznik wybierakowy duży, 2-pola, 0-I-II, 1NO/1NC, samopowrotny-stabilny-samopowrotny, montaż panelowy
QX-0201-S47204 Przełącznik wybierakowy duży, 2-pola, I-0-II, 2NO, samopowrotny-stabilny-samopowrotny, montaż panelowy
QX-0201-S57204 Przełącznik wybierakowy duży, 2-pola, I-0-II, 2NO, stabilny, montaż panelowy
QX-0201-S57003 Przełącznik wybierakowy duży, 2-pola, 0-I-II, 1NO/1NC, stabilny, montaż panelowy
QX-0201-S67201 Przełącznik wybierakowy duży, 2-pola, 0-I, 2NO, stabilny, montaż panelowy
QX-0201-S67002 Przełącznik wybierakowy duży, 2-pola, I-II, 1NO/1NC, stabilny, montaż panelowy
QX-0201-S87005 Przełącznik wybierakowy duży, 2-pola, 0-.-II, 1NO/1NC, stabilny-stabilny-samopowrotny, montaż panelowy
QX-0201-S665002 Przełącznik wybierakowy duży, 4-pola, I-II, 2NO/2NC, stabilny, DIN-Rail montaż
QX-0201-S665201 Przełącznik wybierakowy duży, 4-pola, 0-I, 4NO, stabilny, DIN-Rail montaż
QX-0201-S665401 Przełącznik wybierakowy duży, 4-pola, 0-I, 1NO/3NC, stabilny, DIN-Rail montaż
QX-0201-S465204 Przełącznik wybierakowy duży, 4-pola, I-0-II, 4NO, samopowrotny-stabilny-samopowrotny, DIN-Rail montaż
QX-0201-S565204 Przełącznik wybierakowy duży, 4-pola, I-0-II, 4NO, stabilny, DIN-Rail montaż
QX-0201-S865204 Przełącznik wybierakowy duży, 4-pola, I-0-II, 4NO, stabilny-stabilny-samopowrotny, DIN-Rail montaż
QX-0201-S465003 Przełącznik wybierakowy duży, 4-pola, 0-I-II, 2NO/2NC, samopowrotny-stabilny-samopowrotny, DIN-Rail montaż
QX-0201-S565003 Przełącznik wybierakowy duży, 4-pola, 0-I-II, 2NO/2NC, stabilny, DIN-Rail montaż
QX-0201-S865005 Przełącznik wybierakowy duży, 4-pola, 0-.-I, 2NO/2NC, stabilny-stabilny-samopowrotny, DIN-Rail montaż
QX-0201-S675002 Przełącznik wybierakowy duży, 4-pola, I-II, 2NO/2NC, stabilny, montaż panelowy
QX-0201-S675201 Przełącznik wybierakowy duży, 4-pola, 0-I, 4NO, stabilny, montaż panelowy
QX-0201-S675401 Przełącznik wybierakowy duży, 4-pola, 0-I, 1NO/3NC, stabilny, montaż panelowy
QX-0201-S475204 Przełącznik wybierakowy duży, 4-pola, I-0-II, 4NO, samopowrotny-stabilny-samopowrotny, montaż panelowy
QX-0201-S575204 Przełącznik wybierakowy duży, 4-pola, I-0-II, 4NO, stabilny, montaż panelowy
QX-0201-S875204 Przełącznik wybierakowy duży, 4-pola, I-0-II, 4NO, stabilny-stabilny-samopowrotny, montaż panelowy
QX-0201-S475003 Przełącznik wybierakowy duży, 4-pola, 0-I-II, 2NO/2NC, samopowrotny-stabilny-samopowrotny, montaż panelowy.
QX-0201-S575003 Przełącznik wybierakowy duży, 4-pola, 0-I-II, 2NO/2NC, stabilny, montaż panelowy
QX-0201-S875005 Przełącznik wybierakowy duży, 4-pola, 0-.-I, 2NO/2NC, stabilny-stabilny-samopowrotny, montaż panelowy
QX-0202-LB601 Lampka sygnalizacyjna, niebieska, DIN-Rail montaż, 20-250V AC/DC
QX-0202-LG601 Lampka sygnalizacyjna, zielona, DIN-Rail montaż, 20-250V AC/DC
QX-0202-LR601 Lampka sygnalizacyjna, czerwona, DIN-Rail montaż, 20-250V AC/DC
QX-0202-LW601 Lampka sygnalizacyjna, biała, DIN-Rail montaż, 20-250V AC/DC
QX-0202-LY601 Lampka sygnalizacyjna, żółta, DIN-Rail montaż, 20-250V AC/DC
QX-0202-LB701 Lampka sygnalizacyjna, niebieska, montaż panelowy, 20-250V AC/DC
QX-0202-LG701 Lampka sygnalizacyjna, zielona, montaż panelowy, 20-250V AC/DC
QX-0202-LR701 Lampka sygnalizacyjna, czerwona, montaż panelowy, 20-250V AC/DC
QX-0202-LW701 Lampka sygnalizacyjna, biała, montaż panelowy, 20-250V AC/DC
QX-0202-LY701 Lampka sygnalizacyjna, żółta, montaż panelowy, 20-250V AC/DC
QX-0202-LB603 Lampka sygnalizacyjna, niebieska, DIN-Rail montaż, 12-28V AC/DC
QX-0202-LG603 Lampka sygnalizacyjna, zielona, DIN-Rail montaż, 12-28V AC/DC
QX-0202-LR603 Lampka sygnalizacyjna, czerwona, DIN-Rail montaż, 12-28V AC/DC
QX-0202-LW603 Lampka sygnalizacyjna, biała, DIN-Rail montaż, 12-28V AC/DC
QX-0202-LY603 Lampka sygnalizacyjna, żółta, DIN-Rail montaż, 12-28V AC/DC
QX-0202-LB703 Lampka sygnalizacyjna, niebieska, montaż panelowy, 12-28V AC/DC
QX-0202-LG703 Lampka sygnalizacyjna, zielona, montaż panelowy, 12-28V AC/DC
QX-0202-LR703 Lampka sygnalizacyjna, czerwona, montaż panelowy, 12-28V AC/DC
QX-0202-LW703 Lampka sygnalizacyjna, biała, montaż panelowy, 12-28V AC/DC
QX-0202-LY703 Lampka sygnalizacyjna, żółta, montaż panelowy, 12-28V AC/DC
QX-0212-PY6301 Przycisk podświetlany LED, żółty, 1NC, DIN-Rail montaż, 20-250V AC/DC
QX-0212-PB6401 Przycisk podświetlany LED, niebieski, 1NO, DIN-Rail montaż, 20-250V AC/DC
QX-0212-PG6401 Przycisk podświetlany LED, zielony, 1NO, DIN-Rail montaż, 20-250V AC/DC
QX-0212-PR6401 Przycisk podświetlany LED, czerwony, 1NO, DIN-Rail montaż, 20-250V AC/DC
QX-0212-PW6401 Przycisk podświetlany LED, biały, 1NO, DIN-Rail montaż, 20-250V AC/DC
QX-0212-PY6401 Przycisk podświetlany LED, żółty, 1NO, DIN-Rail montaż, 20-250V AC/DC
QX-0212-PB7301 Przycisk podświetlany LED, niebieski, 1NC, montaż panelowy, 20-250V AC/DC
QX-0212-PG7301 Przycisk podświetlany LED, zielony, 1NC, montaż panelowy, 20-250V AC/DC
QX-0212-PR7301 Przycisk podświetlany LED, czerwony, 1NC, montaż panelowy, 20-250V AC/DC
QX-0212-PW7301 Przycisk podświetlany LED, biały, 1NC, montaż panelowy, 20-250V AC/DC
QX-0212-PY7301 Przycisk podświetlany LED, żółty, 1NC, montaż panelowy, 20-250V AC/DC
QX-0212-PB7401 Przycisk podświetlany LED, niebieski, 1NO, montaż panelowy, 20-250V AC/DC
QX-0212-PG7401 Przycisk podświetlany LED, zielony, 1NO, montaż panelowy, 20-250V AC/DC
QX-0212-PR7401 Przycisk podświetlany LED, czerwony, 1NO, montaż panelowy, 20-250V AC/DC
QX-0212-PW7401 Przycisk podświetlany LED, biały, 1NO, montaż panelowy, 20-250V AC/DC
QX-0212-PY7401 Przycisk podświetlany LED, żółty, 1NO, montaż panelowy, 20-250V AC/DC
QX-0212-PB6303 Przycisk podświetlany LED, niebieski, 1NC, DIN-Rail montaż, 12-28V AC/DC
QX-0212-PG6303 Przycisk podświetlany LED, zielony, 1NC, DIN-Rail montaż, 12-28V AC/DC
QX-0212-PR6303 Przycisk podświetlany LED, czerwony, 1NC, DIN-Rail montaż, 12-28V AC/DC
QX-0212-PW6303 Przycisk podświetlany LED, biały, 1NC, DIN-Rail montaż, 12-28V AC/DC
QX-0212-PY6303 Przycisk podświetlany LED, żółty, 1NC, DIN-Rail montaż, 12-28V AC/DC
QX-0212-PB6403 Przycisk podświetlany LED, niebieski, 1NO, DIN-Rail montaż, 12-28V AC/DC
QX-0212-PG6403 Przycisk podświetlany LED, zielony, 1NO, DIN-Rail montaż, 12-28V AC/DC
QX-0212-PR6403 Przycisk podświetlany LED, czerwony, 1NO, DIN-Rail montaż, 12-28V AC/DC
QX-0212-PW6403 Przycisk podświetlany LED, biały, 1NO, DIN-Rail montaż, 12-28V AC/DC
QX-0212-PY6403 Przycisk podświetlany LED, żółty, 1NO, DIN-Rail montaż, 12-28V AC/DC
QX-0212-PB7303 Przycisk podświetlany LED, niebieski, 1NC, montaż panelowy, 12-28V AC/DC
QX-0212-PG7303 Przycisk podświetlany LED, zielony, 1NC, montaż panelowy, 12-28V AC/DC
QX-0212-PR7303 Przycisk podświetlany LED, czerwony, 1NC, montaż panelowy, 12-28V AC/DC
QX-0212-PW7303 Przycisk podświetlany LED, biały, 1NC, montaż panelowy, 12-28V AC/DC
QX-0212-PY7303 Przycisk podświetlany LED, żółty, 1NC, montaż panelowy, 12-28V AC/DC
QX-0212-PB7403 Przycisk podświetlany LED, niebieski, 1NO, montaż panelowy, 12-28V AC/DC
QX-0212-PG7403 Przycisk podświetlany LED, zielony, 1NO, montaż panelowy, 12-28V AC/DC
QX-0212-PR7403 Przycisk podświetlany LED, czerwony, 1NO, montaż panelowy, 12-28V AC/DC
QX-0212-PW7403 Przycisk podświetlany LED, biały, 1NO, montaż panelowy, 12-28V AC/DC
QX-0212-PY7403 Przycisk podświetlany LED, żółty, 1NO, montaż panelowy, 12-28V AC/DC
QX-0203-DWxyy "Moduł potencjometru x: 6: DIN-Rail montaż, 7: Montaż panelowy
yy: 1: 100Ω, 2: 200Ω, 3: 500Ω, 4: 1KΩ, 5: 2KΩ, 6: 5KΩ, 7: 10KΩ, 8: 20KΩ, 9: 50KΩ, 10: 100KΩ, 11: 200KΩ, 12: 500KΩ, 13: 1MΩ, 14: 2MΩ"
QX-0205-EXM Okno do amperomierz/woltomierza
QX-0205-6WA Uchwyt do DIN-Rail montaż
QX-0205-7WA Uchwyt do DIN-Rail montaż
QX-0205-DA xx "Amperomierz do pomiaru bezpośredniego, Przeciążenie x 2
1: 0-1/2A, 4: 0-4/8A, 5: 0-5/10A, 10: 0-10/20A, 15: 0-15/30A"
QX-0205-WA xxx / y-z "Amperomierz do pomiaru transformatora xxx: Zakres pomiarowy
01: 0-1/2(5)A, 2.5: 0-2.5/5(12,5)A, 5: 0-5/10(25)A, 15: 0-15/30(75)A,
25: 0-25/50(125)A, 40: 0-40/80(200)A, 50: 0-50/100(250)A, 60: 0-60/120(300)A,
75: 0-75/150(375)A, 100: 0-100/200(500)A, 150: 0-150/300(750)A,
200: 0-200/400(1000)A, 250: 0-250/500(1250)A, 300: 0-300/600(1500)A,
400: 0-400/800(2000)A, 500: 0-500/1000(2500)A, 600: 0-600/1200(3000)A
y: Prąs transformatora [A]: 1 lub 5
z: Przeciążenie: 2 lub 5"
QX-0205-mA 11 Amperomierz do pomiaru bezpośredniego: 0-20/40mA
QX-0205-mA 12 Amperomierz do pomiaru bezpośredniego: 4-20/40mA
QX-0205-V xxx Woltomierz 25: 0-25V, 40: 0-40V, 150: 0-150V, 250: 0-250V, 500: 0-500V
Мање
Опширније

Пошаљите упит

Да ли вас занима овај производ? Да ли су вам потребне додатне информације или појединачне цене?

Контактирајте нас
Питајте производ close
Хвала вам што сте послали поруку. Одговорићемо у најкраћем могућем року.
Питајте производ close
Прегледајте
пошаљите упит

Додај у листу жеља

морате бити пријављени

Moduły kontrolne z funkcją amperomierza i woltomierza QX-0205-M

Charakterystyka
Amperomierze i woltomierze QX-0205-M przeznaczone są do zabudowy wewnątrz paneli kontrolnych lub modułów sterujących. Cechują się mocną i niezawodną budową z 2,5 mm2 przyłączami do 250V. Obsługują przy tym wszelkie zdefiniowane funkcje, a wraz z transformatorem można dodatkowo zwiększyć zakres. Wskazówka wykonana z żelaza.
  • Szeroki zakres pomiarowy
  • Wzmocniona budowa
  • Wszystkie wymagane dopuszczenia.

Zastosowanie
  • Panele kontrolne
  • Moduły sterujące

Parametry techniczne
  • Strefy: 1, 21, 2, 22,
  • grupa bezpieczeństwa: IIC,
  • zakres pomiarowy: patrz tabelka,
  • złącza: 2,5 mm2,
  • klasa dokładności: 1,5,
  • temperatura otoczenia: -40°C do 60°C,
  • typ ochrony: IP 66.

Dopuszczenia
Atest: ATEX EX II 2 GD
Certyfikacja: EPS11ATEX 1399 U, IECEX EPS 11.014 U, POCC DE.05.B04173

Montaż na szynie




Montaż panelowy


Wieko EXM


Wymiary



Moduł kontrolny z funkcją amperomierza

  Typ Zakres pomiarowy Wykonanie


EXM 0-25 V M ☐ V 25
0-40 V M ☐ V 40
0-150 V M ☐ V 150
0-250 V M ☐ V 250
0-500 V M ☐ V 500
    ☐ = wstaw numer:
6 – Montaż na szynie
7 – Montaż panelowy

  Pomiar Przeciążenie Zakres Wykonanie


Montaż na szynie		 Bezpośredni 2 0-1 / 2A M ☐ DA 1
0-4 / 8A M ☐ DA 4
0-5 / 10A M ☐ DA 5
0-10 / 20A M ☐ DA 10
0-15 / 30A M ☐ DA 15


Montaż w pokrywie		 Poprzez transformator 2 0-1 / 2A M ☐ WA 01/☐ -2
0-2,5 / 5A M ☐ WA 2,5/☐ -2
0-5 / 10A M ☐ WA 5/☐ -2
0-15 / 30A M ☐ WA 15/☐ -2
0-25 / 50A M ☐ WA 25/☐ -2
0-40 / 80A M ☐ WA 40/☐ -2
0-50 / 100A M ☐ WA 50/☐ -2
0-60 / 120A M ☐ WA 60/☐ -2
0-75 / 150A M ☐ WA 75/☐ -2
0-100 / 200A M ☐ WA 100/☐ -2
0-150 / 300A M ☐ WA 150/☐ -2
0-200 / 400A M ☐ WA 200/☐ -2
0-250 / 500A M ☐ WA 250/☐ -2
0-300 / 600A M ☐ WA 300/☐ -2
0-400 / 800A M ☐ WA 400/☐ -2
0-500 / 1000A M ☐ WA 500/☐ -2
0-600 / 1200A M ☐ WA 600/☐ -2


Wieko EXM		 Poprzez transformator 5 0-1 / 5A M ☐ WA 01/☐ -5
0-2,5 / 12,5A M ☐ WA 2,5/☐ -5
0-5 / 25A M ☐ WA 5/☐ -5
0-15 / 75A M ☐WA 15/☐ -5
0-25 / 125A M ☐WA 25/☐ -5
0-40 / 200A M ☐WA 40/☐ -5
0-50 / 250A M ☐WA 50/☐ -5
0-60 / 300A M ☐WA 60/☐ -5
0-75 / 375A M ☐WA 75/☐ -5
0-100 / 500A M ☐WA 100/☐ -5
0-150 / 750A M ☐WA 150/☐ -5
0-200 / 1000A M ☐WA 200/☐ -5
0-250 / 1250A M ☐WA 250/☐ -5
0-300 / 1500A M ☐WA 300/☐ -5
0-400 / 2000A M ☐WA 400/☐ -5
0-500 / 2500A M ☐WA 500/☐ -5


Podłączenie do transformatora		       M ☐ WA = wstaw numer:
6 – Montaż na szynie
7 – Montaż panelowy
500/☐ -5 = wstaw wartość:
Podłączenie do transformatora:
5A
1A


Zestawienie kodów - aparatura kontrolno-sterownicza

Kod Opis
QX-0201-P1 60 Przycisk, 2-pola, monostabilny, DIN-Rail montaż, 1NO/1NC
QX-0201-P1 61 Przycisk, 2-pola, monostabilny, DIN-Rail montaż, 2NC
QX-0201-P1 62 Przycisk, 2-pola, monostabilny, DIN-Rail montaż, 2NO
QX-0201-P1 70 Przycisk, 2-pola, monostabilny, panelowy montaż, 1NO/1NC
QX-0201-P1 71 Przycisk, 2-pola, monostabilny, panelowy montaż, 2NC
QX-0201-P1 72 Przycisk, 2-pola, monostabilny, panelowy montaż, 2NO
QX-0201-P2 60 Podwójny przycisk, 2-pola, monostabilny, DIN-Rail montaż, 1NO/1NC
QX-0201-P2 61 Podwójny przycisk, 2-pola, monostabilny, DIN-Rail montaż, 2NC
QX-0201-P2 62 Podwójny przycisk, 2-pola, monostabilny, DIN-Rail montaż, 2NO
QX-0201-P2 70 Podwójny przycisk, 2-pola, monostabilny, panelowy montaż, 1NO/1NC
QX-0201-P2 71 Podwójny przycisk, 2-pola, monostabilny, panelowy montaż, 2NC
QX-0201-P2 72 Podwójny przycisk, 2-pola, monostabilny, panelowy montaż, 2NO
QX-0201-P3 60 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, DIN-Rail montaż, 1NO/1NC
QX-0201-P3 61 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, DIN-Rail montaż, 2NC
QX-0201-P3 62 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, DIN-Rail montaż, 2NO
QX-0201-P3 70 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, panelowy montaż, 1NO/1NC
QX-0201-P3 71 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, panelowy montaż, 2NC
QX-0201-P3 72 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, panelowy montaż, 2NO
QX-0201-P6 60 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, DIN-Rail montaż, 1NO/1NC
QX-0201-P6 61 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, DIN-Rail montaż, 2NC
QX-0201-P6 62 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, DIN-Rail montaż, 2NO
QX-0201-P6 70 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, panelowy montaż, 1NO/1NC
QX-0201-P6 71 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, panelowy montaż, 2NC
QX-0201-P6 72 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, panelowy montaż, 2NO
QX-0201-P7 60 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, duża główka, DIN-Rail montaż, 1NO/1NC
QX-0201-P7 61 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, duża główka, DIN-Rail montaż, 2NC
QX-0201-P7 62 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, duża główka, DIN-Rail montaż, 2NO
QX-0201-P7 70 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, duża główka, panelowy montaż, 1NO/1NC
QX-0201-P7 71 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, duża główka, panelowy montaż, 2NC
QX-0201-P7 72 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez przekręcenie, duża główka, panelowy montaż, 2NO
QX-0201-P4 60 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, DIN-Rail montaż, 1NO/1NC
QX-0201-P4 61 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, DIN-Rail montaż, 2NC
QX-0201-P4 62 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, DIN-Rail montaż, 2NO
QX-0201-P4 70 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, panelowy montaż, 1NO/1NC
QX-0201-P4 71 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, panelowy montaż, 2NC
QX-0201-P4 72 Przycisk bezpieczeństwa - STOP, 2-pola, zwolnienie poprzez wyciągniecie, panelowy montaż, 2NO
QX-0201-Y0 60 Przycisk bezpieczeństwa - STOP z kluczykiem, 2-pola, samopowrotny, DIN-Rail montaż, 1NO/1NC
QX-0201-Y0 61 Przycisk bezpieczeństwa - STOP z kluczykiem, 2-pola, samopowrotny, DIN-Rail montaż, 2NC
QX-0201-Y0 62 Przycisk bezpieczeństwa - STOP z kluczykiem, 2-pola, samopowrotny, DIN-Rail montaż, 2NO
QX-0201-Y0 70 Przycisk bezpieczeństwa - STOP z kluczykiem, 2-pola, samopowrotny, panelowy montaż, 1NO/1NC
QX-0201-Y0 71 Przycisk bezpieczeństwa - STOP z kluczykiem, 2-pola, samopowrotny, panelowy montaż, 2NC
QX-0201-Y0 72 Przycisk bezpieczeństwa - STOP z kluczykiem, 2-pola, samopowrotny, panelowy montaż, 2NO
QX-0201-Y1 60 Przycisk z kluczykiem, 2-pola, bizstabilny/samopowrotny, 0-I, DIN-Rail montaż, 1NO/1NC
QX-0201-Y1 61 Przycisk z kluczykiem, 2-pola, bizstabilny/samopowrotny, 0-I, DIN-Rail montaż, 2NC
QX-0201-Y1 62 Przycisk z kluczykiem, 2-pola, bizstabilny/samopowrotny, 0-I, DIN-Rail montaż, 2NO
QX-0201-Y1 70 Przycisk z kluczykiem, 2-pola, bizstabilny/samopowrotny, 0-I, panelowy montaż, 1NO/1NC
QX-0201-Y1 71 Przycisk z kluczykiem, 2-pola, bizstabilny/samopowrotny, 0-I, panelowy montaż, 2NC
QX-0201-Y1 72 Przycisk z kluczykiem, 2-pola, bizstabilny/samopowrotny, 0-I, panelowy montaż, 2NO
QX-0201-B1 Zaślepka
QX-0201-K46003 Przełącznik wybierakowy, 2-pola, 0-I-II, 1NO/1NC, samopowrtony-stabilny-samopowrtony, DIN-Rail montaż
QX-0201-K46204 Przełącznik wybierakowy, 2-pola, I-0-II, 2NO, samopowrtony-stabilny-samopowrtony, DIN-Rail montaż
QX-0201-K56204 Przełącznik wybierakowy, 2-pola, I-0II, 2NO, stabilny, DIN-Rail montaż
QX-0201-K56003 Przełącznik wybierakowy, 2-pola, 0-I-II, 1NO/1NC, stabilny, DIN-Rail montaż
QX-0201-K66201 Przełącznik wybierakowy, 2-pola, 0-I, 2NO, stabilny, DIN-Rail montaż
QX-0201-K66002 Przełącznik wybierakowy, 2-pola, I-II, 1NO/1NC, stabilny, DIN-Rail montaż
QX-0201-K86005 Przełącznik wybierakowy, 2-pola, 0-.-II, 1NO/1NC, stabilny-stabilny-samopowrotny, DIN-Rail montaż
QX-0201-K47003 Przełącznik wybierakowy, 2-pola, 0-I-II, 1NO/1NC, samopowrotny-stabilny-samopowrotny, Panel montaż
QX-0201-K47204 Przełącznik wybierakowy, 2-pola, I-0-II, 2NO, samopowrotny-stabilny-samopowrotny, Panel montaż
QX-0201-K57204 Przełącznik wybierakowy, 2-pola, I-0-II, 2NO, stabilny, montaż panelowy
QX-0201-K57003 Przełącznik wybierakowy, 2-pola, 0-I-II, 1NO/1NC, stabilny, montaż panelowy
QX-0201-K67201 Przełącznik wybierakowy, 2-pola, 0-I, 2NO, stabilny, montaż panelowy
QX-0201-K67002 Przełącznik wybierakowy, 2-pola, I-II, 1NO/1NC, stabilny, montaż panelowy
QX-0201-K87005 Przełącznik wybierakowy 2-pola, 0-.-II, 1NO/1NC, stabilny-stabilny-samopowrotny, montaż panelowy
QX-0201-S46003 Przełącznik wybierakowy duży, 2-pola, 0-I-II, 1NO/1NC, samopowrotny-stabilny-samopowrotny, DIN-Rail montaż
QX-0201-S46204 Przełącznik wybierakowy duży, 2-pola, I-0-II, 2NO, samopowrotny-stabilny-samopowrotny, DIN-Rail montaż
QX-0201-S56204 Przełącznik wybierakowy duży, 2-pola, I-0-II, 2NO, stabilny, DIN-Rail montaż
QX-0201-S56003 Przełącznik wybierakowy duży, 2-pola, 0-I-II, 1NO/1NC, stabilny, DIN-Rail montaż
QX-0201-S66201 Przełącznik wybierakowy duży, 2-pola, 0-I, 2NO, stabilny, DIN-Rail montaż
QX-0201-S66002 Przełącznik wybierakowy duży, 2-pola, I-II, 1NO/1NC, stabilny, DIN-Rail montaż
QX-0201-S86005 Przełącznik wybierakowy duży, 2-pola, 0-.-II, 1NO/1NC, stabilny-stabilny-samopowrotny, DIN-Rail montaż
QX-0201-S47003 Przełącznik wybierakowy duży, 2-pola, 0-I-II, 1NO/1NC, samopowrotny-stabilny-samopowrotny, montaż panelowy
QX-0201-S47204 Przełącznik wybierakowy duży, 2-pola, I-0-II, 2NO, samopowrotny-stabilny-samopowrotny, montaż panelowy
QX-0201-S57204 Przełącznik wybierakowy duży, 2-pola, I-0-II, 2NO, stabilny, montaż panelowy
QX-0201-S57003 Przełącznik wybierakowy duży, 2-pola, 0-I-II, 1NO/1NC, stabilny, montaż panelowy
QX-0201-S67201 Przełącznik wybierakowy duży, 2-pola, 0-I, 2NO, stabilny, montaż panelowy
QX-0201-S67002 Przełącznik wybierakowy duży, 2-pola, I-II, 1NO/1NC, stabilny, montaż panelowy
QX-0201-S87005 Przełącznik wybierakowy duży, 2-pola, 0-.-II, 1NO/1NC, stabilny-stabilny-samopowrotny, montaż panelowy
QX-0201-S665002 Przełącznik wybierakowy duży, 4-pola, I-II, 2NO/2NC, stabilny, DIN-Rail montaż
QX-0201-S665201 Przełącznik wybierakowy duży, 4-pola, 0-I, 4NO, stabilny, DIN-Rail montaż
QX-0201-S665401 Przełącznik wybierakowy duży, 4-pola, 0-I, 1NO/3NC, stabilny, DIN-Rail montaż
QX-0201-S465204 Przełącznik wybierakowy duży, 4-pola, I-0-II, 4NO, samopowrotny-stabilny-samopowrotny, DIN-Rail montaż
QX-0201-S565204 Przełącznik wybierakowy duży, 4-pola, I-0-II, 4NO, stabilny, DIN-Rail montaż
QX-0201-S865204 Przełącznik wybierakowy duży, 4-pola, I-0-II, 4NO, stabilny-stabilny-samopowrotny, DIN-Rail montaż
QX-0201-S465003 Przełącznik wybierakowy duży, 4-pola, 0-I-II, 2NO/2NC, samopowrotny-stabilny-samopowrotny, DIN-Rail montaż
QX-0201-S565003 Przełącznik wybierakowy duży, 4-pola, 0-I-II, 2NO/2NC, stabilny, DIN-Rail montaż
QX-0201-S865005 Przełącznik wybierakowy duży, 4-pola, 0-.-I, 2NO/2NC, stabilny-stabilny-samopowrotny, DIN-Rail montaż
QX-0201-S675002 Przełącznik wybierakowy duży, 4-pola, I-II, 2NO/2NC, stabilny, montaż panelowy
QX-0201-S675201 Przełącznik wybierakowy duży, 4-pola, 0-I, 4NO, stabilny, montaż panelowy
QX-0201-S675401 Przełącznik wybierakowy duży, 4-pola, 0-I, 1NO/3NC, stabilny, montaż panelowy
QX-0201-S475204 Przełącznik wybierakowy duży, 4-pola, I-0-II, 4NO, samopowrotny-stabilny-samopowrotny, montaż panelowy
QX-0201-S575204 Przełącznik wybierakowy duży, 4-pola, I-0-II, 4NO, stabilny, montaż panelowy
QX-0201-S875204 Przełącznik wybierakowy duży, 4-pola, I-0-II, 4NO, stabilny-stabilny-samopowrotny, montaż panelowy
QX-0201-S475003 Przełącznik wybierakowy duży, 4-pola, 0-I-II, 2NO/2NC, samopowrotny-stabilny-samopowrotny, montaż panelowy.
QX-0201-S575003 Przełącznik wybierakowy duży, 4-pola, 0-I-II, 2NO/2NC, stabilny, montaż panelowy
QX-0201-S875005 Przełącznik wybierakowy duży, 4-pola, 0-.-I, 2NO/2NC, stabilny-stabilny-samopowrotny, montaż panelowy
QX-0202-LB601 Lampka sygnalizacyjna, niebieska, DIN-Rail montaż, 20-250V AC/DC
QX-0202-LG601 Lampka sygnalizacyjna, zielona, DIN-Rail montaż, 20-250V AC/DC
QX-0202-LR601 Lampka sygnalizacyjna, czerwona, DIN-Rail montaż, 20-250V AC/DC
QX-0202-LW601 Lampka sygnalizacyjna, biała, DIN-Rail montaż, 20-250V AC/DC
QX-0202-LY601 Lampka sygnalizacyjna, żółta, DIN-Rail montaż, 20-250V AC/DC
QX-0202-LB701 Lampka sygnalizacyjna, niebieska, montaż panelowy, 20-250V AC/DC
QX-0202-LG701 Lampka sygnalizacyjna, zielona, montaż panelowy, 20-250V AC/DC
QX-0202-LR701 Lampka sygnalizacyjna, czerwona, montaż panelowy, 20-250V AC/DC
QX-0202-LW701 Lampka sygnalizacyjna, biała, montaż panelowy, 20-250V AC/DC
QX-0202-LY701 Lampka sygnalizacyjna, żółta, montaż panelowy, 20-250V AC/DC
QX-0202-LB603 Lampka sygnalizacyjna, niebieska, DIN-Rail montaż, 12-28V AC/DC
QX-0202-LG603 Lampka sygnalizacyjna, zielona, DIN-Rail montaż, 12-28V AC/DC
QX-0202-LR603 Lampka sygnalizacyjna, czerwona, DIN-Rail montaż, 12-28V AC/DC
QX-0202-LW603 Lampka sygnalizacyjna, biała, DIN-Rail montaż, 12-28V AC/DC
QX-0202-LY603 Lampka sygnalizacyjna, żółta, DIN-Rail montaż, 12-28V AC/DC
QX-0202-LB703 Lampka sygnalizacyjna, niebieska, montaż panelowy, 12-28V AC/DC
QX-0202-LG703 Lampka sygnalizacyjna, zielona, montaż panelowy, 12-28V AC/DC
QX-0202-LR703 Lampka sygnalizacyjna, czerwona, montaż panelowy, 12-28V AC/DC
QX-0202-LW703 Lampka sygnalizacyjna, biała, montaż panelowy, 12-28V AC/DC
QX-0202-LY703 Lampka sygnalizacyjna, żółta, montaż panelowy, 12-28V AC/DC
QX-0212-PY6301 Przycisk podświetlany LED, żółty, 1NC, DIN-Rail montaż, 20-250V AC/DC
QX-0212-PB6401 Przycisk podświetlany LED, niebieski, 1NO, DIN-Rail montaż, 20-250V AC/DC
QX-0212-PG6401 Przycisk podświetlany LED, zielony, 1NO, DIN-Rail montaż, 20-250V AC/DC
QX-0212-PR6401 Przycisk podświetlany LED, czerwony, 1NO, DIN-Rail montaż, 20-250V AC/DC
QX-0212-PW6401 Przycisk podświetlany LED, biały, 1NO, DIN-Rail montaż, 20-250V AC/DC
QX-0212-PY6401 Przycisk podświetlany LED, żółty, 1NO, DIN-Rail montaż, 20-250V AC/DC
QX-0212-PB7301 Przycisk podświetlany LED, niebieski, 1NC, montaż panelowy, 20-250V AC/DC
QX-0212-PG7301 Przycisk podświetlany LED, zielony, 1NC, montaż panelowy, 20-250V AC/DC
QX-0212-PR7301 Przycisk podświetlany LED, czerwony, 1NC, montaż panelowy, 20-250V AC/DC
QX-0212-PW7301 Przycisk podświetlany LED, biały, 1NC, montaż panelowy, 20-250V AC/DC
QX-0212-PY7301 Przycisk podświetlany LED, żółty, 1NC, montaż panelowy, 20-250V AC/DC
QX-0212-PB7401 Przycisk podświetlany LED, niebieski, 1NO, montaż panelowy, 20-250V AC/DC
QX-0212-PG7401 Przycisk podświetlany LED, zielony, 1NO, montaż panelowy, 20-250V AC/DC
QX-0212-PR7401 Przycisk podświetlany LED, czerwony, 1NO, montaż panelowy, 20-250V AC/DC
QX-0212-PW7401 Przycisk podświetlany LED, biały, 1NO, montaż panelowy, 20-250V AC/DC
QX-0212-PY7401 Przycisk podświetlany LED, żółty, 1NO, montaż panelowy, 20-250V AC/DC
QX-0212-PB6303 Przycisk podświetlany LED, niebieski, 1NC, DIN-Rail montaż, 12-28V AC/DC
QX-0212-PG6303 Przycisk podświetlany LED, zielony, 1NC, DIN-Rail montaż, 12-28V AC/DC
QX-0212-PR6303 Przycisk podświetlany LED, czerwony, 1NC, DIN-Rail montaż, 12-28V AC/DC
QX-0212-PW6303 Przycisk podświetlany LED, biały, 1NC, DIN-Rail montaż, 12-28V AC/DC
QX-0212-PY6303 Przycisk podświetlany LED, żółty, 1NC, DIN-Rail montaż, 12-28V AC/DC
QX-0212-PB6403 Przycisk podświetlany LED, niebieski, 1NO, DIN-Rail montaż, 12-28V AC/DC
QX-0212-PG6403 Przycisk podświetlany LED, zielony, 1NO, DIN-Rail montaż, 12-28V AC/DC
QX-0212-PR6403 Przycisk podświetlany LED, czerwony, 1NO, DIN-Rail montaż, 12-28V AC/DC
QX-0212-PW6403 Przycisk podświetlany LED, biały, 1NO, DIN-Rail montaż, 12-28V AC/DC
QX-0212-PY6403 Przycisk podświetlany LED, żółty, 1NO, DIN-Rail montaż, 12-28V AC/DC
QX-0212-PB7303 Przycisk podświetlany LED, niebieski, 1NC, montaż panelowy, 12-28V AC/DC
QX-0212-PG7303 Przycisk podświetlany LED, zielony, 1NC, montaż panelowy, 12-28V AC/DC
QX-0212-PR7303 Przycisk podświetlany LED, czerwony, 1NC, montaż panelowy, 12-28V AC/DC
QX-0212-PW7303 Przycisk podświetlany LED, biały, 1NC, montaż panelowy, 12-28V AC/DC
QX-0212-PY7303 Przycisk podświetlany LED, żółty, 1NC, montaż panelowy, 12-28V AC/DC
QX-0212-PB7403 Przycisk podświetlany LED, niebieski, 1NO, montaż panelowy, 12-28V AC/DC
QX-0212-PG7403 Przycisk podświetlany LED, zielony, 1NO, montaż panelowy, 12-28V AC/DC
QX-0212-PR7403 Przycisk podświetlany LED, czerwony, 1NO, montaż panelowy, 12-28V AC/DC
QX-0212-PW7403 Przycisk podświetlany LED, biały, 1NO, montaż panelowy, 12-28V AC/DC
QX-0212-PY7403 Przycisk podświetlany LED, żółty, 1NO, montaż panelowy, 12-28V AC/DC
QX-0203-DWxyy "Moduł potencjometru x: 6: DIN-Rail montaż, 7: Montaż panelowy
yy: 1: 100Ω, 2: 200Ω, 3: 500Ω, 4: 1KΩ, 5: 2KΩ, 6: 5KΩ, 7: 10KΩ, 8: 20KΩ, 9: 50KΩ, 10: 100KΩ, 11: 200KΩ, 12: 500KΩ, 13: 1MΩ, 14: 2MΩ"
QX-0205-EXM Okno do amperomierz/woltomierza
QX-0205-6WA Uchwyt do DIN-Rail montaż
QX-0205-7WA Uchwyt do DIN-Rail montaż
QX-0205-DA xx "Amperomierz do pomiaru bezpośredniego, Przeciążenie x 2
1: 0-1/2A, 4: 0-4/8A, 5: 0-5/10A, 10: 0-10/20A, 15: 0-15/30A"
QX-0205-WA xxx / y-z "Amperomierz do pomiaru transformatora xxx: Zakres pomiarowy
01: 0-1/2(5)A, 2.5: 0-2.5/5(12,5)A, 5: 0-5/10(25)A, 15: 0-15/30(75)A,
25: 0-25/50(125)A, 40: 0-40/80(200)A, 50: 0-50/100(250)A, 60: 0-60/120(300)A,
75: 0-75/150(375)A, 100: 0-100/200(500)A, 150: 0-150/300(750)A,
200: 0-200/400(1000)A, 250: 0-250/500(1250)A, 300: 0-300/600(1500)A,
400: 0-400/800(2000)A, 500: 0-500/1000(2500)A, 600: 0-600/1200(3000)A
y: Prąs transformatora [A]: 1 lub 5
z: Przeciążenie: 2 lub 5"
QX-0205-mA 11 Amperomierz do pomiaru bezpośredniego: 0-20/40mA
QX-0205-mA 12 Amperomierz do pomiaru bezpośredniego: 4-20/40mA
QX-0205-V xxx Woltomierz 25: 0-25V, 40: 0-40V, 150: 0-150V, 250: 0-250V, 500: 0-500V
Мање
Опширније
Komentari (0)
