Произвођач: ALUTRONIC

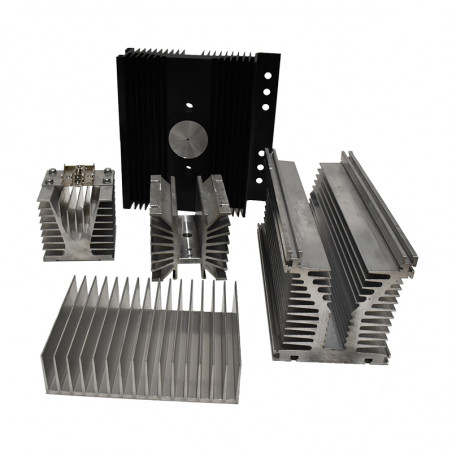

Zračni grijači

Presjek za hladnjak tipa RM


Primjer označavanja RM 65 (profileRM, length 65mm)
RM 65g M12 (profileRM, length 65mm, threaded hole M12)
RM 160g M20 (profileRM, length 160 mm, threaded hole M20)
Težina 9 kg/mb
primjena diodes, transistor: D32, D42, D51, D52, D61, D62, D64, D66, T32, T51, T52, T61, T62, T64, T66, TS32


Presjek tipa hladnjaka RF

Primjer označavanja RF 60 (profileRF, length 60mm)
RF 100g M6 (profileRF, length 100mm, threaded hole M6)
RF 120g M12 (profileRF, length 120mm, threaded hole M12)
Težina 13,9 kg/mb
primjena diodes, transistor: D32, D42, D51, D52, D61, D62, D64, D66, T32, T51, T52, T61, T62, T64, T66, TS32, thyristor modules,



Presjek tipa hladnjaka RD

Primjer označavanja RD 114 (profileRD, length 114mm)
RD 140 (profileRD, length 140mm)>
Težina 8,7 kg/mb
primjena diodes, transistor: D63, D73, D75, D83, T63, T73, T75, T83.



Presjek tipa hladnjaka RP

Primjer označavanja RP 127 (profileRP, length 127mm)
Težina 7 kg/mb
primjena diodes, transistor: D51, D52, T51, T52.



Presjek tipa hladnjaka RS

Primjer označavanja RS 152 (profileRS, length 152mm)
Težina 9,3 kg/mb
primjena diodes, transistor: D61, D62, T61, T62


Presjek tipa hladnjaka RU

Sivi profil RU imamo u dužini sztangach = 2000 mm

Primjer označavanja RU 152 (profileRU, length 152mm)
Težina 8,9 kg/mb
primjena diodes,transistor: D63, D73, D75, D83, T63, T73, T75, T83


Presjek tipa hladnjaka RY

Imamo RY profile u cijevi duljine 2000 mm, a u sirovom (metalurškom) obliku ima tehnološki zakrivljene tzv. "Fin". Slika 1 presjek sirovog RY profila sa savijenim perajem.

Da bi se blokovi napajanja izradili iz RY profila, ovu savijenu peraju treba ispraviti ispravno - vidi sliku 2.

Imamo sirovi profilRY u šipkama duljine = 2000 mm. Izrežite na bilo koju dužinu po želji.

Moguća je dodatna mehanička obrada (glodanje, bušenje) i galvansko poliranje.

Primjer simbola RY-205 / AL.
Znači: profilRY, rezan na dužinu 205 mm, AL - čisti aluminij (CZ - crna anoda)
Težina oko 16,05 kg
Primjerne diode, tranzistor: D73, D83, D95, T73, T83, T95.




Presjek tipa hladnjaka RY1

Imamo sirovi profil R11 u šipkama duljine 2000 mm
Izrežemo na bilo koju duljinu po želji.
Moguća je dodatna mehanička obrada (glodanje, bušenje) i galvansko poliranje.
Primjer simbola RY1-205 / AL.
Znači: profilRY1, rezan na dužinu 205 mm, AL - čisti aluminij (CZ - crna anoda)
Težina oko 16,09 kg
Primjerne diode, tranzistor: D73, D83, D95, T73, T83, T95.



Presjek tipa hladnjaka P8394

Na skladištu imamo sirovi profil P8394 u traci dužine 1000 mm.
Po narudžbi, profil je moguće isporučiti u bilo kojoj metalurškoj duljini, do duljine = 4000 mm
Izrežemo na bilo koju duljinu po želji.
Moguća je dodatna mehanička obrada (glodanje, bušenje) i galvansko poliranje.

Primjer simbola P8394 / 300 / AL
Znači: profil P8394, rezano na dužinu 300 mm, AL - čisti aluminij (CZ - crna anoda)
Težina: 29,73 kg / linearni metar
Primjena za diode, tiristore, poluvodičke releje, poluvodičke mostove.



Presjek tipa hladnjaka RE

Imamo sirovi profilRE u bodovima duljine 2000 mm
Razmak T-utora = 80 mm


Primjer označavanja RE - 100 (profileRE, length 100mm)
Težina 18,7 kg/mb
primjena thyristor modules, rectifier bridges



Presjek tipa hladnjaka RE1

Imamo sirovi profil RE1 u šipkama duljine = 2000 mm
Razmak T-utora = 92 mm


Primjer označavanja RE1 - 100 (profileRE1 length 100mm)
Težina 18,24 kg/mb
primjena thyristor modules, rectifier bridges



Presjek tipa hladnjaka RE2

Imamo sirovi profil RE2 u šipkama duljine 2000 mm
Razmak T-utora = 112 mm


Primjer označavanja RE2 - 100 (profileRE2 length 100mm)
Težina 22,6 kg/mb
primjena thyristor modules, rectifier bridges



Klip za DIN šinu za pričvršćivanje na hladnjak
Sve čelične kopče s opružnom kopčom. Može se pričvrstiti na hladnjake. Omogućuje ugradnju hladnjaka na TS35 (DIN) šinu.



Presjek tipa hladnjaka RH

Imamo sirovi profilRH u bodovima duljine = 2000 mm
Primjer označavanja RH-100 (profileRH length 100mm)
Težina 3,6 kg/mb
primjena do diod, tyrystorów, tranzystorów





Presjek tipa hladnjaka RE

Primjer označavanja RE 180 (profileRE o długości 180mm)
RE 180K3+W, (180 mm profilRE bušen s jedne strane za ventilator s 3 rupe)
RE-350K3+2W (180 mm profilRE bušen s jedne strane za ventilator s 3 rupe)





Presjek tipa hladnjaka RK

Imamo sirovi profilRK u bodovima duljine = 2000 mm
Primjer označavanja RK-100 (profileRK o długości 100mm)
Težina 4,65 kg/mb
primjena za diode, tiristore, relejne tranzistore, mostne ispravljače





Presjek tipa hladnjaka RK1

Primjer označavanja RK1-1000 (profileRK1 o długośc 1000mm)
Težina 6,24 kg/mb
primjena za diode, tiristore, relejne tranzistore, mostne ispravljače





Presjek tipa hladnjaka RK3

Primjer označavanja RK3-100 (profileRK3 o długości 100mm)
Težina 8,16 kg/mb
primjena za diode, tiristore, relejne tranzistore, mostne ispravljače





Presjek tipa hladnjaka RK4

Primjer označavanja RK4-100 (profileRK4 o lengthi 100mm)
Težina 4,72 kg/mb
primjena za diode, tiristore, relejne tranzistore, mostne ispravljače





Presjek tipa hladnjaka RK5

Primjer označavanja RK5-150 (profileRK5 o długości 150mm)
Težina 4,66 kg/mb
primjena za diode, tiristore, relejne tranzistore, mostne ispravljače





Presjek tipa hladnjaka W3456

Imamo sirovi profil W3456 u šipkama duljine 2500 mm
Primjer označavanja W3456 - 1000 (profileW3456 o długości 1000mm)
Težina 24,70 kg/mb
primjena za diode, tiristore, relejne tranzistore, mostne ispravljače





Presjek tipa hladnjaka RL


primjena za poluvodičke komponente velike snage i diode male snage.
Težina 3,00 kg/mb





Presjek tipa hladnjaka PR 181

Težina 2,1 kg/mb
primjena za CRYDOM čvrste releje





Presjek tipa hladnjaka W3432

Primjer označavanja W3432 - 400 (profileW3432 o długości 400mm)
Težina 9,80 kg/mb
primjena za diode, tiristore, relejne tranzistore, mostne ispravljače





Radiator PR 32

Gotovi toplotni sudoperi - anodizirani i zatamnjeni; mogućnost isporuke tlačne opruge.
Primjer označavanja PR-32/25,4/SE, PR-32/38,1/SE, PR-32/50,8/SE
primjena za krupne releje srednje snage.





Presjek tipa hladnjaka PR 169

primjena za diodne, tiristorske, tranzistorske i relejne module
Težina 8,60kg/mb





Presjek tipa hladnjaka PR 236

primjena za diodne, tiristorske, tranzistorske i relejne module
Težina 18.00 kg/mb





Presjek tipa hladnjaka PR 304

primjena za diodne, tiristorske, tranzistorske i relejne module


Presjek tipa hladnjaka P300-84

Na skladištu imamo sirovi profil P300-84 u rogovima dužine 1000 mm.
Po narudžbi, profil je moguće isporučiti u bilo kojoj metalurškoj duljini, do duljine = 4000 mm
Izrežemo na bilo koju duljinu po želji.
Moguća je dodatna mehanička obrada (glodanje, bušenje) i galvansko poliranje.
Primjer simbola P300-84 / 330 / AL
Znači: profilP300-84, rezano na duljinu 330 mm, AL - čisti aluminij (CZ - crna anoda)
Težina oko 28,44 kg / linearni metar
Primjena za diode, tiristore, poluvodičke releje, poluvodičke mostove.



Presjek tipa hladnjaka PR 253

primjena do elementów półprzewodnikowych dużej mocy
Težina 20,00 kg/mb
profil se pomoću ventilatora prilagođava prisilnom strujanju zraka.


Presjek tipa hladnjaka P288

To je najširi mogući profil istisnut u jednom komadu.
Imamo sirovi profil P288 na debljini od 1000 mm.
Po narudžbi, profil je moguće isporučiti u bilo kojoj metalurškoj duljini, do duljine = 2000 mm
Izrežemo na bilo koju duljinu po želji.
Moguća je dodatna mehanička obrada (glodanje, bušenje) i galvansko poliranje.
Primjer simbola P288 / 500 / AL
Znači: profil P288, rezano na dužinu 500 mm, AL - čisti aluminij (CZ - crna anoda)
Težina: 38,00 kg / linearni metar
Primjena za diode, tiristore, poluvodičke releje, poluvodičke mostove.





Presjek tipa hladnjaka PR 255-259

primjena za poluvodičke komponente velike snage.
Tip širina B
[mm]		 Broj rebara
PR255 300 22
PR256 400 30
PR257 500 38
PR258 600 46
PR259 750 58
