Visokonaponski diodni snopovi

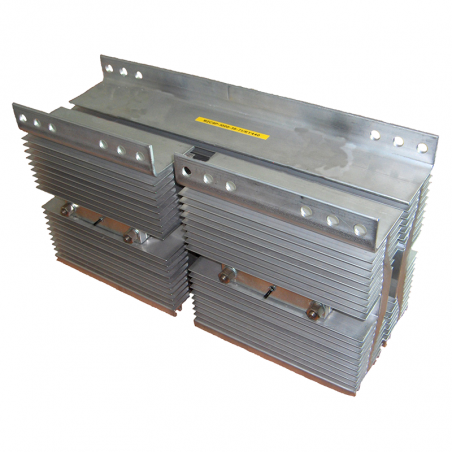

Visokonaponski diodni snopovi montirani su iz 7 dioda veličine 6, spojenih u nizu i ispravnog radijacijskog sustava. Postoje: visokonaponski diodni snopovi tipa S7EU-B100-1 i S7EU-B103-1.


Diodni snopovi visokog napona koriste se u elektronskim sustavima napajanja
- anodni ispravljači napona u generatorima HF žarulja
- Ispravljači grijanja na šini
- visokonaponski izvori

TabelaTYP S7EU -B100-1, S7EU-B103-1

Vrsta snopa

S7eU-B100-1N

S7eU-B100-1R

S7eU-B103-1N

S7eU-B103-1R
Nominalni napon - vršna vrijednost UB 19000V 19000V
Srednja struja IB(AV) Prema crtežu 3 Prema crtežu 3
preopterećenja IFSM 5000A 5000A
AC frekvencija napona 45 - 500 Hz
hlađenje Prirodni zrak
zaštita
Zaštita od prenaponskog napona Potrebno je dodatno zaštititi
Preko trenutne zaštite Potrebno je dodatno zaštititi
Krugovi koji   poboljšavaju raspodjelu napona unatrag i omogućuju ispravnu nazivnu vrijednost napona. (B) -otpornik 500kW,5W
-strujni krug RC R=20W,C=0,5mF Uł3000V
Uvjeti okoliša
Temperatura okoline +10 - 60°C
Atmosferski pritisak 860 do 1060 hPa
vlaga @ +40°C do 80%
Težina i dimenzije
Dimenzije slaganja crtež 1 crtež 2
Težina 1,5 kg 1,7 kg

crtež 1


Oprez

visokonaponski diodni snop S7EU-B100
1 - smjer vodenja S7EU-B100-1N
2 -   smjer vodenja S7EU-B100-1R

crtež 2


Oprez

  Visokonaponski diodni snopS7EU-B100
1 -   smjer vodenja S7EU-B103-1N
2 -   smjer vodenja S7EU-B103-1R



crtež 3
Trenutna temperatura okoline: 1 - S7EU-B103-1 2 - S7EU-B100-1
