Стандардни концентрични конектори, ТНЦ серија
  • Стандардни концентрични конектори, ТНЦ серија

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: Radiall

Стандардни концентрични конектори, ТНЦ серија

Złącza TNC z zamknięciem gwintowym (do zwiększonych wymagań)

Zgodne z serią BNC, mają jednak zamknięcie gwintowe zamiast zamka bagnetowego.
Do zastosowania w przyrządach, które są narażone na silne drgania.

Dane techniczne:

Próby:
 według MIL-C-39012
Impedancja falowa:
 50 W
Częstotliwość robocza:
 do 11GHz
Napięcie robocze / probiercze:
 500/ 1500Vrms
Temperatura robocza:
 - 65°C do 165°C
Obudowa i kołek przewodu wewnętrznego:
 mosiądz
Tulejki przewodu wewnętrznego:
 brąz berylowy
Części izolacyjne:
 PTFE - teflon
Powierzchnia obudowy:
 niklowana
Powierzchnia przewodu wewnętrznego:
 złocona

  Nr producenta Opis
Złącza koncentryczne standardowe, seria TNC R 143 008 000W

R 143 008 000 W
Wtyk na kabel
z dławikiem, wyprowadzenia lutowanekabel Ø 5mm, RG 58, 50 Ω wymiar a = 5,6mm

R 143 018 000 W
Wtyk na kabel
jak wyżej, alekabel Ø 11mm, 50 Ωwymiar a = 11,2mm
Złącza koncentryczne standardowe, seria TNC R 143 082 000 W

R 143 082 000 W
Wtyk na kabel
wyprowadzenia zaciskanekabel Ø 5mm, RG 58, 50 Ωwymiar a = 5,6mm
Złącza koncentryczne standardowe, seria TNC R 143 182 000 W

R 143 182 000 W
Wtyk na kabel kątowa
wyprowadzenia zaciskanekabel Ø 5mm, RG 58, 50 Ω
Złącza koncentryczne standardowe, seria TNC R 143 557 000 W

R 143 557 000 W

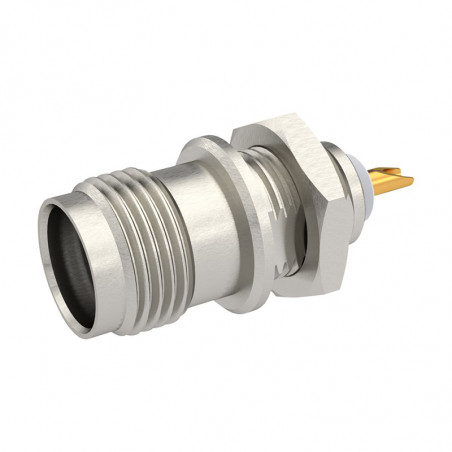

Gniazdo na panel
montaż w otworze, wyprowadzenia lutowanegrubość ścianki max. 3,5mm

R 143 603 000 W
Gniazdo na panel
jak wyżej, ale wodoszczelnegrubość ścianki max. 6mm
Złącza koncentryczne standardowe, seria TNC R 143 704 000W

R 143 704 000 W

Złącze przejściowe
gniazdo - gniazdo
Złącza koncentryczne standardowe, seria TNC R 143 780 000 W

R 143 780 000 W
Złącze przejściowe
trójnik gniazdo - gniazdo / Wtyk

R 143 812 000 W

Nakładka ochronna
wtyk z łańcuchem
