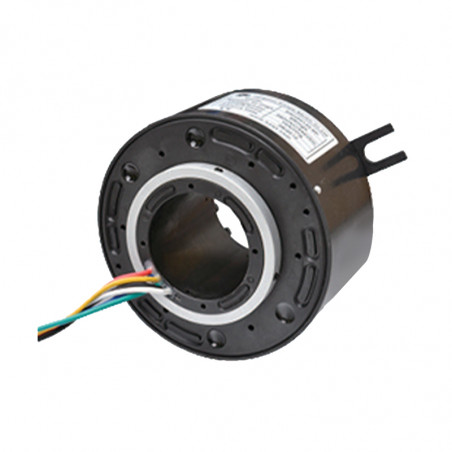

![Окретни конектори са кихском пасусом Окретни конектори са кихском пасусом](https://www.dacpol.eu/8126-large_default/okretni-konektori-sa-kikhskom-pasusom.jpg)
![Окретни конектори са кихском пасусом Окретни конектори са кихском пасусом](https://www.dacpol.eu/8126-large_default/okretni-konektori-sa-kikhskom-pasusom.jpg)
Морате бити пријављени да
Фотографије су само у информативне сврхе. Погледајте спецификацију производа
please use latin characters
Pierścienie ślizgowe mogą być używane w urządzeniach elektromechanicznych, w których wymagane jest przenoszenie sygnałów elektrycznych na obracające się elementy tych urządzeń. Sygnały przenoszone przez pierścienie ślizgowe przekazywane są przez nie w sposób ciągły, dowolną ilość obrotów w każdą stronę. Pierścienie ślizgowe znane są także pod wieloma innymi nazwami: elektryczne złącza obrotowe, przepusty obrotowe, złącza komutatorowe, szczotkowe. Popularne są także angielskie nazwy: slip rings, rotary electrical interface, commutator, collector, swivel, electrical rotary joint. Pierścienie ślizgowe z otworem przelotowym dostępne są w czterech wersjach - z otworami: 12.7mm, 25.4mm, 38.1mm,50.0mm, 60.0mm, 70.0mm, 80.0mm, 90.0mm. Na zamówienie mogą mieć nawet ponad 100 styków. Zastosowanie pierścieni ślizgowych w otworem przelotowym pozwala na łatwe zamontowanie pierścieni na wałku i/lub przepuszczenie prze ich środek innych przewodów elektrycznych, hydraulicznych czy pneumatycznych. Pierścienie ślizgowe mają długą żywotność, specjalnie zaprojektowane szczotki nie wymagają smarowania ani żadnej dodatkowej obsługi przez cały czas użytkowania pierścieni. Pierścienie ślizgowe są urządzeniami bezobsługowymi.
Dane techniczne:
Napięcie: 0-380V
Prąd: 5A, 10A, 15A, 20A, większe prądy na specjalne zapytanie.
IP 51, na specjalne zapytanie IP65
Prędkość obrotowa: 300
Obrotów/min, większe prędkości na specjalne zapytanie.
Złącze może dodatkowo przysyłać sygnały:
Profibus
Ethernet
RF do 3 GHz
RS 232, RS 485
Zastosowanie pierścieni ślizgowych:
- maszyny przemysłowe
- maszyny i urządzenia reklamowe, wystawiennicze
- sprzęt medyczny
- stoły obrotowe, indeksujące
- maszyny pakujące/zwijarki
- systemy automatyczne, manipulatory
- turbiny wiatrowe, generatory
- systemy dozoru
- systemy sterowania procesami
- robotyka
- systemy zwijania/rozwijania kabli, przewodów
Model | Ilość styków |
Prąd/ Napięcie [A]/380V |
Maks. prędkość obrotowa [obr/min] |
Wymiary [mm] | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
D | d | L | a | b | c | e | f | g | |||||||
6 styków | 12 styków | 18 styków | 24 styki | ||||||||||||
KYH12 | 6-24 | 5 | 300 | 55,0 | 12,7 | 35,0 | 48,8 | 62,6 | 76,4 | 30,0 | 6,2 | 2,0 | 32,5 | 12,0 | 6,0 |
10 | 38,0 | 54,8 | 71,6 | 88,4 | |||||||||||
KYH25 | 5 | 86,0 | 25,4 | 43,5 | 62,7 | 81,9 | 101,1 | 50,0 | 8,7 | 4,0 | 58,0 | 19,5 | 9,5 | ||
10 | 47,7 | 71,1 | 94,5 | 117,9 | |||||||||||
15 | 52,5 | 80,7 | 108,9 | 137,1 | |||||||||||
KYH38 | 5 | 99,0 | 38,1 | 44,0 | 63,8 | 83,6 | 103,4 | 60,0 | 8,7 | 4,0 | 62,4 | 19,5 | 9,5 | ||
10 | 48,2 | 72,2 | 96,2 | 120,2 | |||||||||||
15 | 53,0 | 81,8 | 110,6 | 139,4 | |||||||||||
KYH50 | 5 | 119,0 | 50,0 | 50,0 | 69,8 | 89,6 | 109,4 | 75,0 | 8,7 | 4,0 | 76,0 | 19,5 | 9,5 | ||
10 | 54,2 | 78,2 | 102,2 | 126,2 | |||||||||||
15 | 59,0 | 87,8 | 116,6 | 145,4 | |||||||||||
KYH60 | 6-48 | 300 | 135,0 | 60,0 | 6 styków | 12 styków | 18 styków | 24 styki | 85,0 | 11,0 | 3,0 | 74,5 | 19,0 | 9,5 | |
5 | 62,5 | 77,5 | 92,5 | 107,5 | |||||||||||
10-20 | 77,5 | 107,5 | 137,5 | 167,5 | |||||||||||
30 styków | 36 styków | 42 styki | 48 styków | ||||||||||||
5 | 122,5 | 137,5 | 152,5 | 167,5 | |||||||||||
10-20 | 197,5 | 227,5 | 257,5 | 287,5 | |||||||||||
KYH70 | 155,0 | 70,0 | 6 styków | 12 styków | 18 styków | 24 styki | 89,5 | 11,5 | 3,0 | 83,25 | 19,0 | 9,5 | |||
5 | 65,8 | 80,8 | 95,8 | 110,8 | |||||||||||
10-20 | 80,8 | 110,8 | 140,8 | 170,8 | |||||||||||
30 styków | 36 styków | 42 styki | 48 styków | ||||||||||||
5 | 125,8 | 140,8 | 155,8 | 170,8 | |||||||||||
10-20 | 200,8 | 230,8 | 260,8 | 290,8 | |||||||||||
KYH80 | 180,0 | 80,0 | 6 styków | 12 styków | 18 styków | 24 styki | 109,0 | 12,0 | 5,0 | 100,5 | 32,0 | 12,8 | |||
5 | 73,5 | 88,5 | 103,5 | 118,5 | |||||||||||
10-20 | 88,5 | 118,5 | 148,5 | 178,5 | |||||||||||
30 styków | 36 styków | 42 styki | 48 styków | ||||||||||||
5 | 133,5 | 148,5 | 163,5 | 178,5 | |||||||||||
10-20 | 218,5 | 248,5 | 278,5 | 308,5 | |||||||||||
KYH90 | 190,0 | 90,0 | 6 styków | 12 styków | 18 styków | 24 styki | 119,0 | 12,0 | 5,0 | 109,0 | 32,0 | 12,8 | |||
5 | 73,5 | 88,5 | 103,5 | 118,5 | |||||||||||
10-20 | 88,5 | 118,5 | 148,5 | 178,5 | |||||||||||
30 styków | 36 styków | 42 styki | 48 styków | ||||||||||||
5 | 133,5 | 148,5 | 163,5 | 178,5 | |||||||||||
10-20 | 218,5 | 248,5 | 278,5 | 308,5 |
