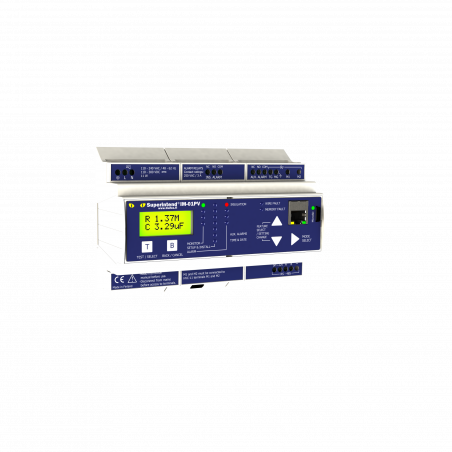

![IM-01PV Реле контролю ізоляції для фотовольтаїки IM-01PV Реле контролю ізоляції для фотовольтаїки](https://www.dacpol.eu/39429-large_default/50594-im-01pv-rele-kontrolyu-izolyaciyi-dlya-fotovoltayiki.jpg)
![IM-01PV Реле контролю ізоляції для фотовольтаїки IM-01PV Реле контролю ізоляції для фотовольтаїки](https://www.dacpol.eu/39429-large_default/50594-im-01pv-rele-kontrolyu-izolyaciyi-dlya-fotovoltayiki.jpg)
Ви повинні увійти в систему
Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту
please use latin characters
Insulation monitoring relay for photovoltaics
IM-01PV WITH HVC ATTACHMENTS
MEASUREMENT SPECIFICATION
Maximum DC input voltage | 1100 V DC |
---|---|
Maximum AC input voltage | 793 VAC |
Resistance measuring range | 500 Ω...1 MΩ z accuracy better than 15% |
Capacitance measuring range | 1 uF...2000 uF |
Time of measurement | 300 s by 10 kΩ, 2000 uF |
Alarm range | 500Ω...100kΩ |
System frequency | 300 s przy 10 kΩ, 2000 uF |
Impedance measurement | 40kΩ...55kΩ |
Test voltage | 50 Vp |
POWER SPECIFICATIONS
Nominal input voltage | 110-240 VAC, 110-300 VDC |
---|---|
Rated input current | 0,04 A przy 230 V AC |
Line frequency | 48 - 62 Hz |
NORMS
Measurement | IEC 62557-8 IEC 62109-2 |
---|---|
Security | IEC 61010-1 |
EMC | IEC 61326-2-4 |
