MFA-K 0,1-30 Мікро зонд у близькому полі 1 МГц до 1 ГГц

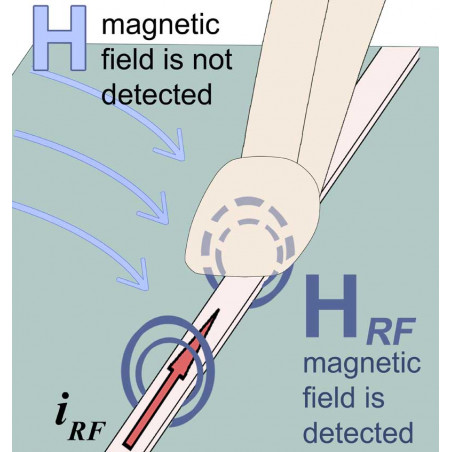

MFA-K 0,1-30 Мікро сусіднього зонда має надзвичайно невелику головку зонда, яка діє як затискача зчеплення. Це забезпечує поточні вимірювання в штифтах ІС та найкращих президентів. Мікро -зонд близького поля захищений від полів, які приходять до голови бічного зонда. Ручна ручна, висока роздільна здатність MFA-K 0,1-30-це активний мікро зонд близького поля, який вимагає роботи сорочки відхилення BT 706. Мікро зонд близького поля використовується для вимірювання магнітних полів до 1 ГГц, особливо з сигнальними кабелями (150 мкм) або IC -штифтами. В основному, він має ту саму структуру, що і MFA-K 0,1-12, що відрізняється лише за частотною характеристикою. Завдяки спеціальній структурі головки зонда, магнітні поля, які впливають на головку зонда бічно, наприклад, від сусідніх путівників не виявляються. Напрямок котушки позначений на голові зонда чорною крапкою. Етап підсилювача інтегрується з головою зонда. Етап підсилювача (9 В, 100 мА) працює від T -сорочки. Він має імпеданс 50 Ом. Мікро зонд близького поля підключений до аналізатора спектру або осцилографа з входом 50 Ом через BT 706 відхилення t -сорочки. Блок живлення та зміщення t -сорочки включені в обсяг доставки. Використовуючи коригувальні лінії, початкова напруга зонда перетворюється на відповідне магнітне поле або струм, що проходить через направляння. Мікро зонд тісного поля невеликий і корисний. Він має вагінальний послаблення струму і електрично захищений.
