MFA-R 0,2-75 Мікро зонд у тісному полі від 1 МГц до 1 ГГц

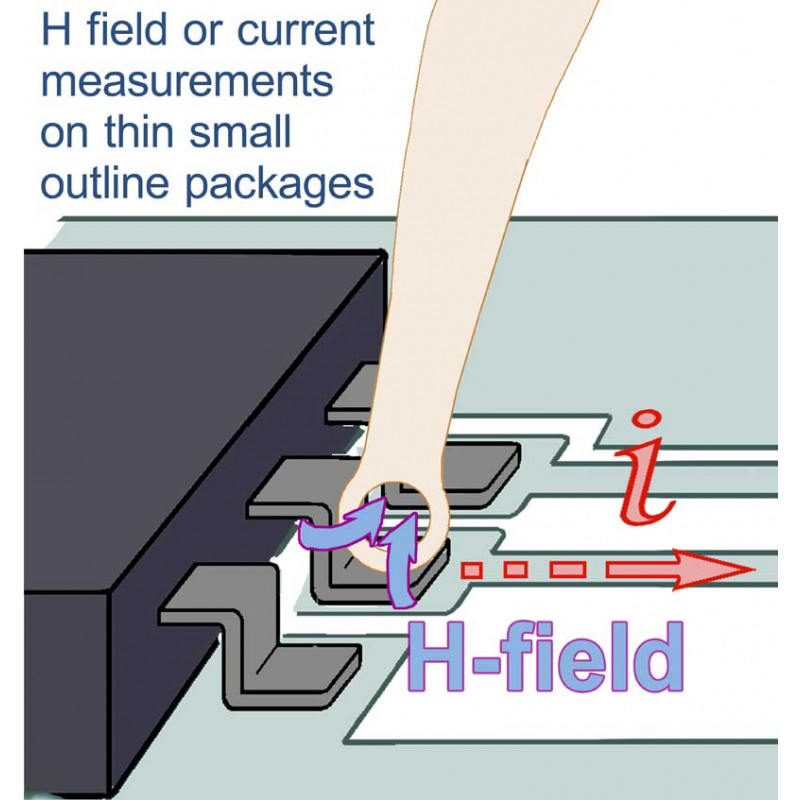

MFA-R 0,2-75 Мікро зонд близького поля має надзвичайно маленьку головку зонду з високою роздільною здатністю. Він підходить для вимірювання магнітних полів РФ до 1 ГГц на компонентах, наприклад, близькі до IC-штифтів, найкращих провідних шляхів або найменших компонентів SMD (0603-0201). MFA-R 0,2-75-це активний мікро зонд магнітного поля, яке вимагає активності сорочки BT 706. В основному воно має ту саму структуру, що і MFA-K 0,2-6, що відрізняється лише за частотною характеристикою. Відкриття котушки на голові зонда останнім часом позначається чорними крапками. Мікро зонд тісного поля невеликий і корисний. Він має вагінальний послаблення струму і електрично захищений. Етап підсилювача інтегрується з головою зонда. Етап підсилювача (9 В, 100 мА) працює від T -сорочки. Він має імпеданс 50 Ом. Мікро зонд близького поля підключений до аналізатора спектру або осцилографа з входом 50 Ом через BT 706 відхилення t -сорочки. Блок живлення та зміщення t -сорочки включені в обсяг доставки. Використовуючи коригувальні лінії, початкова напруга зонда перетворюється на відповідне магнітне поле або струм, що проходить через направляючі.
