Zastosowanie
Fazowe sterowanie tyrystorami w jednofazowych układach: mostków prostowniczych, rozruszników tyrystorowych regulujących moc pieców z grzałkami silitowymi, regulatorów tyrystorowych mocy regulujących napięcie zasilające transformatory.

Cechy użytkowe:
Współpraca z typowymi regulatorami przemysłowymi. Własne zabezpieczenie zwarciowe bezpiecznikiem topikowym. Łatwe podłączanie przewodów, zgodność z PN-EN 60947-4-3.

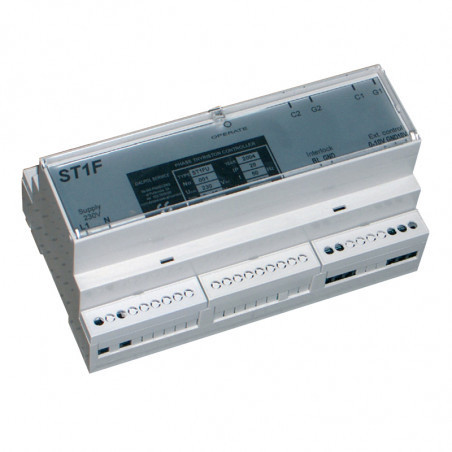

Typ	ST1F	ST3F	ST3G
DANE TECHNICZNE
Napięcie zasilania i synchronizacji*:	230V lub 400,50Hz	3x230V,50Hz	230V,50Hz
Impulsy bramkowe:	10kHz/60µs/0.2A	10kHz/60µs/0.2A	10kHz/60µs/0.2A
Tolerancja napięcia zasilania:	-15% ÷ +10%Un	-15% ÷ +10%Un	-15% ÷ +10%Un
Zakres regulacji kąta:
Przewodzenie tyrystorów:	0-170 o el	0 - 170 o el	0 - 170 o el
Sygnały sterujące*:	0-10V 4-20mA potencjometr zewnętrzny	0-10V 4-20mA potencjometr zewnętrzny	0-10V 4-20mA potencjometr zewnętrzny
Sygnał blokady:	blokowanie 0 logicznym blokowanie 1 logiczną	blokowanie 0 logicznym blokowanie 1 logiczną	blokowanie 0 logicznym blokowanie 1 logiczną
Sterowanie tyrystorów:	fazowe	fazowe	grupowe
Chłodzenie:	powietrze	powietrze	powietrze
Stopień ochrony:	IP20	IP20	IP20
Napięcie probiercze izolacji:	2,5kV	2,5kV	2,5kV
Stopień zanieczyszczenia:	3	3	3
Zakres temperatury pracy:	0-40°C	0-40°C	0-40°C
Zakres temperatur magazynowania	-20 do 60°C	-20 do 60°C	-20 do 60°C
Zakres regulacji mocy:	nie dotyczy	nie dotyczy	0-95%
Kontrola kolejności faz:	nie dotyczy	TAK	BRAK
Wilgotność względna:	do 85% (bez kondensacji)	do 85% (bez kondensacji)	do 85% (bez kondensacji)
Wysokość n.p.m.:	do lOOOm	do 1000m	do 1000m
Obudowa:	plastikowa do montażu na szynę TS35	plastikowa do montażu na szynę TS35	plastikowa do montażu na szynę TS35
Wymiary (dł. x szer. x wys.):	160x90x75 mm	220x165x90mm	160x90x75mm
Masa:	1,2 kg	2,5kg	0,4kg
