Ви повинні увійти в систему
-
WróćX
-
компоненти
-
-
Category
-
Напівпровідники
- Діоди
- Тиристори
-
Електро-ізольовані модулі
- Електроізольовані модулі | ВІШАЙ (ІЧ)
- Електроізольовані модулі | INFINEON (EUPEC)
- Електроізольовані модулі | Семікрон
- Електроізольовані модулі | POWEREX
- Електроізольовані модулі | IXYS
- Електроізольовані модулі | ПОСЕЙКО
- Електроізольовані модулі | ABB
- Електроізольовані модулі | ТЕХСЕМ
- Przejdź do podkategorii
- Випрямні мости
-
Транзистори
- Транзистори | GeneSiC
- Модулі SiC MOSFET | Mitsubishi
- Модулі SiC MOSFET | STARPOWER
- Модулі ABB SiC MOSFET
- Модулі IGBT | MITSUBISHI
- Транзисторні модулі | MITSUBISHI
- Модулі MOSFET | MITSUBISHI
- Транзисторні модулі | ABB
- Модулі IGBT | POWEREX
- Модулі IGBT | INFINEON (EUPEC)
- Напівпровідникові елементи з карбіду кремнію (SiC)
- Przejdź do podkategorii
- Драйвери
- Блоки потужності
- Przejdź do podkategorii
-
Електричні перетворювачі
-
Перетворювачі струму / датчики струму ф. LEM
- Перетворювачі струму із зворотним зв'язком (C/L) ф. LEM
- Перетворювачі струму із зворотним зв'язком (O/L) ф. LEM
- Перетворювачі струму з уніполярним живленням ф.LEM
- Перетворювачі по технології Eta ф. LEM
- Високоточні перетворювачі струму серії LF xx10
- Перетворювачі струму серії LH
- HOYS і HOYL - призначені для кріплення безпосередньо на провідниковій рейці
- Перетворювачі струму в технології SMD серій GO-SME та GO-SMS
- АВТОМОБІЛЬНІ перетворювачі струму
- Przejdź do podkategorii
-
Перетворювачі напруги | ЛЕМ
- Перетворювачі напруги серії LV
- Перетворювачі напруги серії DVL
- Прецизійні перетворювачі струму з подвійним магнітним осердям серії CV
- Тяговий перетворювач напруги DV 4200/SP4
- Перетворювачі напруги серії DVM
- Перетворювач напруги - DVC 1000-P
- Перетворювачі напруги - серія DVC 1000
- Przejdź do podkategorii
- Точні перетворювачі струму | LEM
- Przejdź do podkategorii
-
Перетворювачі струму / датчики струму ф. LEM
-
Пасивні компоненти (конденсатори, резистори, запобіжники, фільтри)
- Резистори
-
Запобіжники
- Мініатюрні запобіжники для електронних плат серії ABC і AGC
- Швидкі трубчасті запобіжники
- Повільні запобіжники з характеристиками GL / GG і AM
- Ультрашвидкі плавкі запобіжники
- Швидкі запобіжники: британський та американський стандарт
- Швидкі запобіжники. Європейський стандарт
- Тягові запобіжники
- Високовольтні запобіжні
- Przejdź do podkategorii
-
Конденсатори
- Конденсатори для електродвигунів
- Електролітичні конденсатори
- Снабберні конденсатори
- Конденсатори потужності
- Конденсатори для DC ланцюгів
- Конденсатори для компенсації пасивної потужності
- Високовольтні конденсатори
- Конденсатори великої потужності для індукційного нагріву
- Конденсатори для зберігання імпульсів та енергії
- Конденсатори DC LINK
- Конденсатори для ланцюгів змінного / постійного струму
- Przejdź do podkategorii
- EMI фільтри
- Іоністори (супер-конденсатори)
-
Захист від стрибків напруги
- Захист від перенапруги для коаксіального застосування
- Захист від перенапруг для систем відеоспостереження
- Захист від перенапруги для силових кабелів
- Розрядники перенапруги для світлодіодів
- Розрядники перенапруги для фотоелектрики
- Захист системи зважування
- Захист від перенапруги для Fieldbus
- Przejdź do podkategorii
- Przejdź do podkategorii
-
Реле та контактори
- Реле та контактори - теорія
- Напівпровідникові реле AC 3-фазні
- Напівпровідникові реле DC
- Контролери, системи управління та аксесуари
- Системи плавного пуску і реверсивні контактори
- Електромеханічні реле
- Контактори
- Оборотні перемикачі
-
Напівпровідникові реле AC 1-фазні
- РЕЛЕ AC 1-ФАЗНЫЕ СЕРИИ 1 D2425 | D2450
- Однофазное реле AC серии CWA и CWD
- Однофазное реле AC серии CMRA и CMRD
- Однофазное реле AC серии PS
- Реле AC двойное и четверное серии D24 D, TD24 Q, H12D48 D
- Однофазні твердотільні реле серії gn
- Однофазні напівпровідникові реле змінного струму, серія ckr
- Однофазні реле змінного струму ERDA та ERAA для DIN-рейки
- Однофазні реле змінного струму для струму 150А
- Подвійні твердотільні реле, інтегровані з радіатором для DIN-рейки
- Przejdź do podkategorii
- Напівпровідникові реле AC 1-фазні для друкованих плат
- Інтерфейсні реле
- Przejdź do podkategorii
- Індукційні компоненти
- Радіатори, варистори, термічний захист
- Вентилятори
- Кондиціонери, обладнання для шаф електричних, охолоджувачі
-
Батареї, зарядні пристрої, буферні блоки живлення та інвертори
- Батареї, зарядні пристрої - теоретичний опис
- Літій-іонні батареї. Спеціальні батареї. Система управління акумулятором (BMS)
- Батареї
- Зарядні пристрої та аксесуари
- Резервне джерело живлення ДБЖ та буферні джерела живлення
- Перетворювачі та аксесуари для фотоелектрики
- Зберігання енергії
- Паливні елементи
- Літій-іонні акумулятори
- Przejdź do podkategorii
-
Автоматика
- Futaba Drone Parts
- Кінцеві вимикачі, Мікровимикачі
- Датчики Перетворювачі
- Пірометри
- Лічильники, Реле часу, Панельні вимірювальні прилади
- Промислові захисні пристрої
- Світлові і звукові сигнальні установки
- Термокамери, Тепловізори
- LED-екрани
- Керуюча апаратура
-
Реєстратори
- Реєстратори температури з записом на стрічку і з цифровим індикатором - AL3000
- Мікропроцесорні реєстратори з екраном LCD серія KR2000
- Реєстратор KR5000
- Вимірювач з функцією реєстрації вологості і температури HN-CH
- Експлуатаційні матеріали для реєстраторів
- Компактний графічний реєстратор 71VR1
- Реєстратор KR 3000
- Реєстратор PC серії R1M
- Реєстратор PC серії R2M
- Реєстратор PC, USB, 12 ізольованих входів – RZMS
- Реєстратор PC, USB, 12 ізольованих входів – RZUS
- Przejdź do podkategorii
- Przejdź do podkategorii
-
Провід, літцендрат, гофровані рукави, гнучкі з'єднання
- Дроти
- Багатожильні дроти Lica
-
Кабелі і дроти для спеціальних застосувань
- Подовжувальні та компенсаційні дроти
- Дроти для термопар
- Приєднувальні дроти для датчиків PT
- Багатожильні дроти темп. -60C до +1400C
- Дроти середньої напруги
- Дроти запалювання
- Нагрівальні дроти
- Одножильні дроти темп. -60C до +450C
- Залізничні дроти
- Нагрівальні дроти для вибухонебезпечних зон
- Przejdź do podkategorii
- Оболонки
-
Плетені кабелі
- Плоскі плетені кабелі
- Круглі плетені кабелі
- Дуже гнучкі плетені кабелі - плоскі
- Дуже гнучкі плетені кабелі - круглі
- Мідні циліндричні плетені кабелі
- Мідні циліндричні плетені кабелі і кожуха
- Гнучкі заземлювальні стрічки
- Циліндричні плетені дроти з лудженої і нержавіючої сталі
- Мідні ізольовані плетені дроти PCV - температура до 85 градусів C
- Плоскі алюмінієві плетені дроти
- З'єднувальний набір - плетені дроти і трубки
- Przejdź do podkategorii
- Аксесуари для тяги
- Кабельні наконечники
- Ізольовані еластичні шини
- Багатошарові гнучкі шини
- Системи прокладки кабелю (PESZLE)
- Шланги
- Przejdź do podkategorii
- Zobacz wszystkie kategorie
-
Напівпровідники
-
-
- Постачальники
-
додатки
- Energy bank
- ІНДУКЦІЙНИЙ НАГРІВ
- Автоматизація HVAC
- Верстати з ЧПУ
- ВИМІРЮВАННЯ ТА РЕГУЛЮВАННЯ ТЕМПЕРАТУРИ
- Вимірювання та регулювання температури
- ГІРНИЧОДОБУВНА ПРОМИСЛОВІСТЬ, СТАЛЕЛИВАРНІ КОМБІНАТИ, ГЗК
- ДВИГУНИ І ТРАНСФОРМАТОРИ
- ЕНЕРГЕТИКА
- ЗВАРЮВАЛЬНІ АПАРАТИ
- КОМПЛЕКТУЮЧІ ДЛЯ РОЗПОДІЛЬНИХ, ТЕЛЕКОМУНІКАЦІЙНИХ ШАФ І ШАФ УПРАВЛІННЯ
- МАШИНИ ДЛЯ ДЕРЕВООБРОБКИ ТА СУШІННЯ ДЕРЕВИНИ
- ПОЛІГРАФІЯ
- ПРИВІД ПОСТІЙНОГО І ЗМІННОГО СТРУМУ
- ПРИЛАДИ ТА ОБЛАДНАННЯ ДЛЯ ВИБУХОНЕБЕЗПЕЧНИХ ЗОН (EX)
- ПРИСТРОЇ БЕЗПЕРЕБІЙНОГО ЖИВЛЕННЯ (UPS) І ВИПРЯМЛЯЧІ
- ПРОМИСЛОВІ ЗАСОБИ ЗАХИСТУ
- ПРОМИСЛОВА АВТОМАТИКА
- ТЕРМОФОРМОВОЧНІ МАШИНИ
- ТЯГОВИЙ ПРИВІД
-
монтаж
-
-
Montaż urządzeń
- Встановлення шаф
- Проектування та складання шаф
- Монтаж систем електропостачання
- Компоненти
-
Машини, створені на замовлення
- Автомобільна промисловість
- Фармацевтична промисловість
- Целюлозно-паперова промисловість
- Харчова промисловість і виробництво напоїв
- Гірничо-добувна промисловість
- Хімічна та нафтохімічна промисловість
- Ливарне виробництво
- Промисловість деревини та виробів з неї
- Промислова очистка води
- Przejdź do podkategorii
- НДДКР
-
Промислові тестери
- Силові напівпровідникові тестери
- Тестери електричних апаратів
- Тестери варисторів та розрядників перенапруг
- Автомобільний тестер запобіжників
- Тестер Qrr для вимірювання перехідного заряду в тиристорах та силових діодах
- Випробувач ротора автоматичних вимикачів серії FD
- Тестер перевірки пристроїв залишкового струму
- Тестер калібрування реле
- Випробувач візуальних випробувань поршневих штоків газових пружин
- Силовий тиристорний вимикач
- Тестер розбиття сітки
- Przejdź do podkategorii
- Zobacz wszystkie kategorie
-
-
-
Індуктори
-
-
Modernizacja induktorów
- Ремонт використаних дроселів
- Модернізація дроселів
-
Виробництво нових індукторів
- Загартовування колінчастих валів
- Загартовування зубів стрічкової пилки
- Нагрівання елементів перед прилипанням
- Загартовування колійних доріжок підшипників маточини коліс
- Загартовування компонентів трансмісії приводу
- Загартовування ступінчастих валів
- Нагрівання в стисних швах
- Скануюче затвердіння
- М'яка пайка
- Нагрівачі заготовок
- Przejdź do podkategorii
- База знань
- Zobacz wszystkie kategorie
-
-
-
Індукційні прилади
-
-
Urządzenia indukcyjne
-
Індукційні генератори опалення
-
Індукційні генератори опалення Ambrell
- Генератори: Потужність 500 Вт, частота 150-400 кГц
- Генератори: Потужність 1,2 - 2,4 кВт, частота 150 - 400 кГц
- Генератори: Потужність 4,2 - 10 кВт, частота 150 - 400 кГц
- Генератори: Потужність 10 - 15 кВт, частота 50 - 150 кГц
- Генератори: Потужність 30-45 кВт, частота 50-150 кГц
- Генератори: Потужність 65-135 кВт, частота 50-150 кГц
- Генератори: Потужність 180-270 кВт, частота 50-150 кГц
- Генератори: Потужність 20-35-50 кВт, частота 15-45 кГц
- Генератори: Потужність 75-150 кВт, частота 15-45 кГц
- Генератори: Потужність 200-500 кВт, частота 15-45 кГц
- Генератори: Потужність 20-50 кВт, частота 5-15 кГц
- Przejdź do podkategorii
- Індукційні генератори опалення Denki Kogyo
-
Індукційні генератори нагріву JKZ
- Генератори серії CX, частота: 50-120 кГц, потужність: 5-25 кВт
- Генератори SWS, частота: 15-30 кГц, потужність: 25-260 кВт
- Генератори (печі) для формування та ковки серії MFS, частота: 0,5-10 кГц, потужність: 80-500 кВт
- Плавильні печі MFS, частота: 0,5-10кГц, потужність: 70-200кВт
- Генератори UHT-серії, частота: 200-400 кГц, потужність: 10-160 кВт
- Przejdź do podkategorii
- Генератори ламп для індукційного нагріву
- Індукційні генератори опалення Himmelwerk
- Przejdź do podkategorii
-
Індукційні генератори опалення Ambrell
- Ремонт та модернізація
- Периферія
-
Програми
- Медичні програми
- Застосування для автомобільної промисловості
- М'яка пайка
- Паяння
- Паяння алюмінію
- Пайка магнітних інструментів з нержавіючої сталі
- Точна пайка
- Паяння в захисній атмосфері
- Пайка латунних та сталевих пробок радіатора
- Паяння спечених карбідів
- Пайка мідного наконечника і дроту
- Przejdź do podkategorii
- База знань
- Zobacz wszystkie kategorie
-
Індукційні генератори опалення
-
-
-
Сервіс
-
-
asd
- Сервісне обслуговування промислових охолоджувачів води та кондиціонерів
- Ремонт і модернізація машин
-
Ремонт и обслуживание силовой электроники, электроники и устройств промышленной автоматики
- Сервісне обслуговування інверторів, сервоприводів та регуляторів постійного струму
- Сервісне обслуговування фотоелектричних інверторів
- Сервіс гальванічних випрямлячів FLEXKRAFT
- Пропозиція ремонту обладнання
- Список відремонтованих пристроїв
- Ремонт машин для виготовлення банкнотних фольг
- Правила ремонту приладів
- Przejdź do podkategorii
- Високовольтні джерела живлення для електрофільтрів
- Промислові принтери і етикетировочні машини
- Certyfikaty / uprawnienia
- Zobacz wszystkie kategorie
-
-
- Контакт
- Zobacz wszystkie kategorie
Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту
please use latin characters

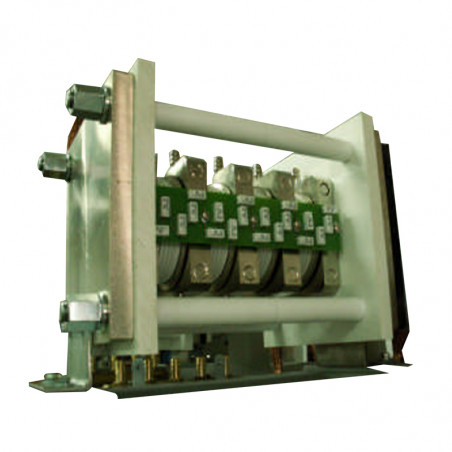

Тиристорний вимикач 120 кА / 10 кВ постійного струму
High-current thyristor switch 120 kA/10 kVDC
High-current thyristor switch is designed for impulse discharge of high voltage capacitor bank. Its application makes it possible to supply very high energy to the receiver in a short time with high repeatability, e.g. in the processes of sintering metal powders or supplying high power lasers. Automatic switch operation with frequency up to 20 Hz is possible. The discharge current is oscillatory in nature with strongly decreasing amplitude and short duration. The amplitude of the first half-waves of the discharge current of a 300 μF battery charged to 10 kV can reach 120 kA and the whole waveform has a duration from 1 ms to 3 ms.
Discharge current of the capacitor bank and voltage on the thyristor switch
A large-current switch is built with a thyristor branch and a diode branch connected in opposition. Four elements are connected in series in both branches. Each thyristor has its own electronic circuit to generate the gate pulse and to control the thyristor state and gate pulse parameters. If a thyristor or its control is detected to be defective, the switch is blocked, which protects it from damaging the other thyristors. Due to the high voltage, forced cooling of the thyristors and diodes with transformer oil is used. A heat exchanger allows the oil to be cooled with water from a chiller. The oil flow, oil temperature and oil level in the tank are controlled.
Dane techniczne
High-current thyristor switch parameters | |
---|---|
Capacitor battery voltage | max. 10 kVDC |
Nature of the discharge current | oscillatory, fading |
Discharge current amplitude | max. 120 kA |
Duration of discharge | 0,8÷4 ms depending on discharge circuit parameters |
Discharge current rise steepness | 4000 A/μs |
Number of switch branches | - one thyristor branch - one diode branch |
Number of thyristors in the branch | 4 pcs. thyristors connected in series |
Maximum branch blocking voltage | 20 kVDC |
Number of diodes per branch | 4 pcs. diodes connected in series |
Maximum branch reverse voltage | 24 kVDC |
Cooling diodes and thyristors | - Forced with transformer oil - Water-cooled oil from a chiller |
Oil tank capacity | 100 l |
Thyristor branch dimensions | 480 x 290 x 290 [mm] |
Diode branch dimensions | 510 x 290 x 290 [mm] |
Weight of the connector | 195 kg |
Thyristor control | |
Generation of a gate pulse | electronic circuitry at the cathode potential of each thyristor |
Gate pulse parameters | - pulse amplitude - 20 A - steepness of rise of pulse front - 200 A/μs - pulse duration - 10μs |
Diagnostics | |
Checking the condition of switch components | electronic circuitry at the cathode potential of each thyristor and each diode |
Controlled thyristor parameters | - voltage on thyristor - gate pulse amplitude |
Criterion for evaluating the fitness of a thyristor and its control | simultaneous occurrence of voltage on thyristor and gate pulse of assumed amplitude |
Controlled diode parameters | voltage on diode |
Assessment of the condition of switch components | electronic circuit at ground potential |
Criterion for evaluating the condition of the connector | The switch is fit when there are four pulses each from the diode and thyristor branches. Absence of any pulse means unfitness of the switch. |
Відправити запит
Ви зацікавлені у цьому продукті? Вам потрібна додаткова інформація або індивідуальні розцінки?
Зв'яжіться з нами
Ви повинні увійти в систему
High-current thyristor switch 120 kA/10 kVDC
High-current thyristor switch is designed for impulse discharge of high voltage capacitor bank. Its application makes it possible to supply very high energy to the receiver in a short time with high repeatability, e.g. in the processes of sintering metal powders or supplying high power lasers. Automatic switch operation with frequency up to 20 Hz is possible. The discharge current is oscillatory in nature with strongly decreasing amplitude and short duration. The amplitude of the first half-waves of the discharge current of a 300 μF battery charged to 10 kV can reach 120 kA and the whole waveform has a duration from 1 ms to 3 ms.
Discharge current of the capacitor bank and voltage on the thyristor switch
A large-current switch is built with a thyristor branch and a diode branch connected in opposition. Four elements are connected in series in both branches. Each thyristor has its own electronic circuit to generate the gate pulse and to control the thyristor state and gate pulse parameters. If a thyristor or its control is detected to be defective, the switch is blocked, which protects it from damaging the other thyristors. Due to the high voltage, forced cooling of the thyristors and diodes with transformer oil is used. A heat exchanger allows the oil to be cooled with water from a chiller. The oil flow, oil temperature and oil level in the tank are controlled.
Dane techniczne
High-current thyristor switch parameters | |
---|---|
Capacitor battery voltage | max. 10 kVDC |
Nature of the discharge current | oscillatory, fading |
Discharge current amplitude | max. 120 kA |
Duration of discharge | 0,8÷4 ms depending on discharge circuit parameters |
Discharge current rise steepness | 4000 A/μs |
Number of switch branches | - one thyristor branch - one diode branch |
Number of thyristors in the branch | 4 pcs. thyristors connected in series |
Maximum branch blocking voltage | 20 kVDC |
Number of diodes per branch | 4 pcs. diodes connected in series |
Maximum branch reverse voltage | 24 kVDC |
Cooling diodes and thyristors | - Forced with transformer oil - Water-cooled oil from a chiller |
Oil tank capacity | 100 l |
Thyristor branch dimensions | 480 x 290 x 290 [mm] |
Diode branch dimensions | 510 x 290 x 290 [mm] |
Weight of the connector | 195 kg |
Thyristor control | |
Generation of a gate pulse | electronic circuitry at the cathode potential of each thyristor |
Gate pulse parameters | - pulse amplitude - 20 A - steepness of rise of pulse front - 200 A/μs - pulse duration - 10μs |
Diagnostics | |
Checking the condition of switch components | electronic circuitry at the cathode potential of each thyristor and each diode |
Controlled thyristor parameters | - voltage on thyristor - gate pulse amplitude |
Criterion for evaluating the fitness of a thyristor and its control | simultaneous occurrence of voltage on thyristor and gate pulse of assumed amplitude |
Controlled diode parameters | voltage on diode |
Assessment of the condition of switch components | electronic circuit at ground potential |
Criterion for evaluating the condition of the connector | The switch is fit when there are four pulses each from the diode and thyristor branches. Absence of any pulse means unfitness of the switch. |
