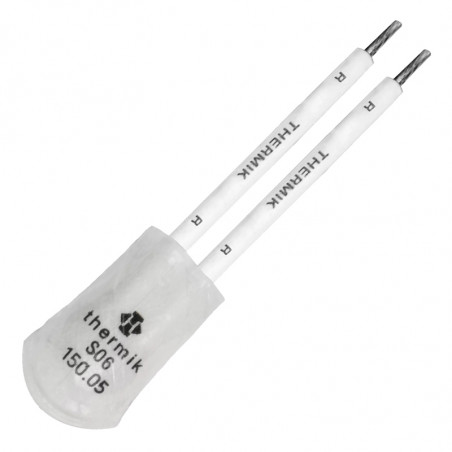

Виробник: THERMIK

Теплові вимикачі, біметалічні

Assembly method:
• Inside windings
• Mounted on radiators


Thermal switches     L01 / LK1 / L02 N01/NK1/N02
casing with extra insulation SOI / S02 SK1
casing without extra insulation C01 / C02 CK1
Connectors NC / NO NC / NO NC / NO NC / NO
Operation temperature range 70 - 200°C 60 - 70°C 60 - 200°C 60 - 180°C
Temperature tolerance ±5K [°C] ±5K ±5K ±5K
Operating voltageAC/DC ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=
nominal voltage AC 250V 250V 250V 250V
nominal current AC cosj=1,00 2,5A 2,5A 2,5A 2,5A
nominal current AC cosj=0,60 1,6A 1,6A 1,6A 1,6A
max switching current 5A 5A 5A 5A
turn on by current no no no no
impregnation resistance yes yes yes yes
max casing insulation voltage 2kV 2kV 2kV -
diameter d (with/without extra insulation) 9,4 / 9 mm 9,4 / 9 mm 10 mm 10 mm
heighth (with/without extra insulation) 4,8 / 4,3 mm 4,8 / 4,3 mm 12,4 mm 3,4 mm
extra insulation lenght 16 mm 16 mm - -

Caution
* NC - normally closed, NO - normally open



Thermal switches B01/B02     L05 / L09
casing with extra insulation   SMI S05 / S09   SH6
casing without extra insulation   CMI C05 / C09   CH6
Connectors NC / NO NC NC / NO NC/NO NC / NO
Operation temperature range 70 - 200°C 70 -180°C 50 - 200°C 50 - 200°C 70 - 180°C
Temperature tolerance ±5K ±5K     ±5K
Operating voltageAC/DC ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ... 500V~/
...110V=
nominal voltageAC 250V 250V 250V 250V 250V
nominal current AC cosj=1,00 2,5A 2,5A 6,3A 6,3A >10A
nominal current AC cosj=0,60 1,6A 1,6A 4A 4A 6,3A
max switching current 5A 5A 10A 10A 42A
turn on by current no no no no no
impregnation resistance yes yes yes yes yes
Max test voltage casing insulation 2kV 2kV 2kV 2kV 2kV
diameterd (with/without extra insulation) 10 mm 10,6 / 10,2 mm 11,5 / 11 mm 12,6 mm 9,8 / 9,3 mm
heighth (with/without extra insulation) 5,3 mm 3,4 / 3 mm 5,9 / 5,4 mm 16 mm 7,2 / 7,5 mm
extra insulation lenght - 19,5 mm - - 18 mm

Caution
* NC - normally closed, NO - normally open

marking method


Thermal switches   L06 / L08 P06 / P08 H06 / H08 V06/ V08
casing with extra insulation S06 / S08
casing without extra insulation C06 / C08
Connectors NC/NO NC/NO NC / NO NC / NO NC / NO
Operation temperature range 70 -200°C 70 - 200°C 70 - 180°C 70 - 180°C 70 - 180°C
Temperature tolerance ±5K ±5K ±5K ±5K ±5K
Operating voltageAC/DC ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ... 500V~/
...110V=
nominal voltageAC 250V 250V 250V 250V 250V
nominal current AC cosj=1,00 10A 10A 10A 10A 10A
nominal current AC cosj=0,60 6,3A 6,3A 6,3A 6,3A 6,3A
max switching current 25A 25A 25A 25A 25A
turn on by current no no no no no
impregnation resistance yes yes yes yes yes
Max test voltage casing insulation 2kV 2kV 2kV 2kV 2kV
diameter d (with/without extra insulation) 9,8 / 9,3 mm 10 mm szer: 11 mm szer: 11 mm szer: 13,5 mm
height h (with/without extra insulation) 7,2 / 7,5 mm 8 mm wys: 6 mm wys: 6 mm wys: 10 mm
extra insulation lenght 18 mm - dług: 17 mm dług: 17 mm dług: 26 mm

dla małych silników
3-fazowych		 dodatkowo temistor PTC,
wyłącznik bez automa-
tycznego powrotu do
temp. nominalnej		 dodatkowo termistor z
PTC, wyłącznik bez auto-
matycznego powrotu do
temp. nominalnej		 dodatkowo termistor z
PTC, wyłącznik bez auto-
matycznego powrotu do
temp. nom.,możliwość
załączenia prądem		 wyłącznik z możliwością
wyłączenia prądem
Wyłączniki termiczne
obudowa z dodatkową izolacją SY6 IY6 SPI SWI SZI
obudowa bez dodatkowej izolacji CY6   CPI CWI CZI
ustawienie styków * NC NC NC NC NC
zakres temperatury pracy °C 70 -200°C 70 - 180°C 70 - 180°C 70 - 160°C 70 -160°C
standardowa tolerancja temp. ±5K ±5K ±5K ±5K ±5K
napięcie pracy AC/DC ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=
napięcie znamionowe AC 250V 250V 250V 250V 250V
prąd znamionowy AC cosj=1,00 2,5A 2,4A 2,5A 2,5A 2,0A
prąd znamionowy AC cosj=0,60 1,6A 1,6A 1,6A 1,6A 1,6A
maks. prąd przełączania 5A 5A 10A 9,6A 4A
możliwość załączania prądem nie ma nie ma nie ma jest jest
odporność na impregnacię tak tak tak tak tak
maks. napięcie izolacji obudowy 2kV 2kV 2kV 2kV 2kV
średnica d (z / bez dod. izolacji) 9,5 / 9 mm 10,1 mm 9,4 / 9 mm 9,4 / 9 mm 9,5 / 9 mm
wysokość h (z / bez dod. izolacji) 6 / 5,6 mm 12 mm 5,6 / 5,1 mm 5,5 / 5,1 mm 5 / 4,6 mm
długość dodatkowej izolacji 18 mm 33 mm 18 mm 20 mm 20 mm

Caution
* NC - normally closed, NO - normally open

marking method





Obudowa z dodatkową izolacją   SH5   SXO   SXH
Obudowa bez dodatkowej izolacji CH5   CXH   CXH
Ustawienie styków NZ NZ NZ NZ NZ NZ
Zakres temperatury pracy 120oC-180oC 120oC-180oC 70oC-180oC 70°C-180oC 70oC-180oC 70oC-180oC
Standardowa tolerancja temperatury +/- 10K +/- 10K +/-10K +/-10K +/- 10oC +/-10 oC
Dopuszczalne napięcie  pracy AC/DC do 500/14 V do 500/14 V 0o500/14 V do 500/14 V do 250 V do 25 0V
Napięcie znamionowe AC 250 V 250 v 250V 25ov 250 \y 250 V
Prąd znamionowy AC cos fi=1,0/cykl   13,5 A/10 000 13,5 A/10 000
Max.prąd przełączania  AC cosfi=1,0/cykl 30 A/ 10 000 30 A//0 000 50 A/10 000 50 A/10 000 70 A/10) 000 00 m/10 000
Max.prąd przełączania AC cosfi=1,0/cykl 50A/3000 50 A/3000 35 AS3000 75 A/3100 - -
Napięcie znamionowe DC 12V 12 V 12 V 12V _ _
Max.prąd przełączania DC/cykl 60 A/10 000 <0 A/10/00 100 A/10 000 100 000 0 000 _ _
Czas przełączania styków < 1mo < 1 ms <1 ms <1ms <10us <10us
Rezystancja styków (zgodnie z MIL-STD RS757) < 50mOhm < 50mOhm <50mOhm <50mOhm <50mOhm <50mOhm
Odporność na wibracje 10-60 Hz > 100m/s2 >100m/s2 >100m/s2 >100m/s2 100 m/s2 100 m/s2
Maks.napięcie izolacji obudowy 2 kV 2 kV 2 kV 2 kV 2 kV 2 kV
Odporność na impregnację _ _ tak tak tak tak
Standardowe  wyprowadzenia 1,0 mm2/AWG18 1,0 mm2/AWG18 1,75 mm2/AWG14 1,75 mm2/AWG14 lica wg specyfikacji lica wg specyfikacji
Średnica termika (d) 11,0 mm 11,5 mm 17,1 mm 27,6 mm 9,0 mm 9,4
Wysokość termika (h) from 6,0 mm from 19,0 mm from 5,9mm from 6,3 mm

Менше
Читати більше

Відправити запит

Ви зацікавлені у цьому продукті? Вам потрібна додаткова інформація або індивідуальні розцінки?

Зв'яжіться з нами
Запитайте про продукт close
Дякуємо за надіслане повідомлення. Ми відповімо якомога швидше.
Запитайте про продукт close
Огляд
Надіслати запит

Додати до списку бажань

Ви повинні увійти в систему

Assembly method:
• Inside windings
• Mounted on radiators


Thermal switches     L01 / LK1 / L02 N01/NK1/N02
casing with extra insulation SOI / S02 SK1
casing without extra insulation C01 / C02 CK1
Connectors NC / NO NC / NO NC / NO NC / NO
Operation temperature range 70 - 200°C 60 - 70°C 60 - 200°C 60 - 180°C
Temperature tolerance ±5K [°C] ±5K ±5K ±5K
Operating voltageAC/DC ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=
nominal voltage AC 250V 250V 250V 250V
nominal current AC cosj=1,00 2,5A 2,5A 2,5A 2,5A
nominal current AC cosj=0,60 1,6A 1,6A 1,6A 1,6A
max switching current 5A 5A 5A 5A
turn on by current no no no no
impregnation resistance yes yes yes yes
max casing insulation voltage 2kV 2kV 2kV -
diameter d (with/without extra insulation) 9,4 / 9 mm 9,4 / 9 mm 10 mm 10 mm
heighth (with/without extra insulation) 4,8 / 4,3 mm 4,8 / 4,3 mm 12,4 mm 3,4 mm
extra insulation lenght 16 mm 16 mm - -

Caution
* NC - normally closed, NO - normally open



Thermal switches B01/B02     L05 / L09
casing with extra insulation   SMI S05 / S09   SH6
casing without extra insulation   CMI C05 / C09   CH6
Connectors NC / NO NC NC / NO NC/NO NC / NO
Operation temperature range 70 - 200°C 70 -180°C 50 - 200°C 50 - 200°C 70 - 180°C
Temperature tolerance ±5K ±5K     ±5K
Operating voltageAC/DC ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ... 500V~/
...110V=
nominal voltageAC 250V 250V 250V 250V 250V
nominal current AC cosj=1,00 2,5A 2,5A 6,3A 6,3A >10A
nominal current AC cosj=0,60 1,6A 1,6A 4A 4A 6,3A
max switching current 5A 5A 10A 10A 42A
turn on by current no no no no no
impregnation resistance yes yes yes yes yes
Max test voltage casing insulation 2kV 2kV 2kV 2kV 2kV
diameterd (with/without extra insulation) 10 mm 10,6 / 10,2 mm 11,5 / 11 mm 12,6 mm 9,8 / 9,3 mm
heighth (with/without extra insulation) 5,3 mm 3,4 / 3 mm 5,9 / 5,4 mm 16 mm 7,2 / 7,5 mm
extra insulation lenght - 19,5 mm - - 18 mm

Caution
* NC - normally closed, NO - normally open

marking method


Thermal switches   L06 / L08 P06 / P08 H06 / H08 V06/ V08
casing with extra insulation S06 / S08
casing without extra insulation C06 / C08
Connectors NC/NO NC/NO NC / NO NC / NO NC / NO
Operation temperature range 70 -200°C 70 - 200°C 70 - 180°C 70 - 180°C 70 - 180°C
Temperature tolerance ±5K ±5K ±5K ±5K ±5K
Operating voltageAC/DC ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ... 500V~/
...110V=
nominal voltageAC 250V 250V 250V 250V 250V
nominal current AC cosj=1,00 10A 10A 10A 10A 10A
nominal current AC cosj=0,60 6,3A 6,3A 6,3A 6,3A 6,3A
max switching current 25A 25A 25A 25A 25A
turn on by current no no no no no
impregnation resistance yes yes yes yes yes
Max test voltage casing insulation 2kV 2kV 2kV 2kV 2kV
diameter d (with/without extra insulation) 9,8 / 9,3 mm 10 mm szer: 11 mm szer: 11 mm szer: 13,5 mm
height h (with/without extra insulation) 7,2 / 7,5 mm 8 mm wys: 6 mm wys: 6 mm wys: 10 mm
extra insulation lenght 18 mm - dług: 17 mm dług: 17 mm dług: 26 mm

dla małych silników
3-fazowych		 dodatkowo temistor PTC,
wyłącznik bez automa-
tycznego powrotu do
temp. nominalnej		 dodatkowo termistor z
PTC, wyłącznik bez auto-
matycznego powrotu do
temp. nominalnej		 dodatkowo termistor z
PTC, wyłącznik bez auto-
matycznego powrotu do
temp. nom.,możliwość
załączenia prądem		 wyłącznik z możliwością
wyłączenia prądem
Wyłączniki termiczne
obudowa z dodatkową izolacją SY6 IY6 SPI SWI SZI
obudowa bez dodatkowej izolacji CY6   CPI CWI CZI
ustawienie styków * NC NC NC NC NC
zakres temperatury pracy °C 70 -200°C 70 - 180°C 70 - 180°C 70 - 160°C 70 -160°C
standardowa tolerancja temp. ±5K ±5K ±5K ±5K ±5K
napięcie pracy AC/DC ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=		 ...500V~/
...110V=
napięcie znamionowe AC 250V 250V 250V 250V 250V
prąd znamionowy AC cosj=1,00 2,5A 2,4A 2,5A 2,5A 2,0A
prąd znamionowy AC cosj=0,60 1,6A 1,6A 1,6A 1,6A 1,6A
maks. prąd przełączania 5A 5A 10A 9,6A 4A
możliwość załączania prądem nie ma nie ma nie ma jest jest
odporność na impregnacię tak tak tak tak tak
maks. napięcie izolacji obudowy 2kV 2kV 2kV 2kV 2kV
średnica d (z / bez dod. izolacji) 9,5 / 9 mm 10,1 mm 9,4 / 9 mm 9,4 / 9 mm 9,5 / 9 mm
wysokość h (z / bez dod. izolacji) 6 / 5,6 mm 12 mm 5,6 / 5,1 mm 5,5 / 5,1 mm 5 / 4,6 mm
długość dodatkowej izolacji 18 mm 33 mm 18 mm 20 mm 20 mm

Caution
* NC - normally closed, NO - normally open

marking method





Obudowa z dodatkową izolacją   SH5   SXO   SXH
Obudowa bez dodatkowej izolacji CH5   CXH   CXH
Ustawienie styków NZ NZ NZ NZ NZ NZ
Zakres temperatury pracy 120oC-180oC 120oC-180oC 70oC-180oC 70°C-180oC 70oC-180oC 70oC-180oC
Standardowa tolerancja temperatury +/- 10K +/- 10K +/-10K +/-10K +/- 10oC +/-10 oC
Dopuszczalne napięcie  pracy AC/DC do 500/14 V do 500/14 V 0o500/14 V do 500/14 V do 250 V do 25 0V
Napięcie znamionowe AC 250 V 250 v 250V 25ov 250 \y 250 V
Prąd znamionowy AC cos fi=1,0/cykl   13,5 A/10 000 13,5 A/10 000
Max.prąd przełączania  AC cosfi=1,0/cykl 30 A/ 10 000 30 A//0 000 50 A/10 000 50 A/10 000 70 A/10) 000 00 m/10 000
Max.prąd przełączania AC cosfi=1,0/cykl 50A/3000 50 A/3000 35 AS3000 75 A/3100 - -
Napięcie znamionowe DC 12V 12 V 12 V 12V _ _
Max.prąd przełączania DC/cykl 60 A/10 000 <0 A/10/00 100 A/10 000 100 000 0 000 _ _
Czas przełączania styków < 1mo < 1 ms <1 ms <1ms <10us <10us
Rezystancja styków (zgodnie z MIL-STD RS757) < 50mOhm < 50mOhm <50mOhm <50mOhm <50mOhm <50mOhm
Odporność na wibracje 10-60 Hz > 100m/s2 >100m/s2 >100m/s2 >100m/s2 100 m/s2 100 m/s2
Maks.napięcie izolacji obudowy 2 kV 2 kV 2 kV 2 kV 2 kV 2 kV
Odporność na impregnację _ _ tak tak tak tak
Standardowe  wyprowadzenia 1,0 mm2/AWG18 1,0 mm2/AWG18 1,75 mm2/AWG14 1,75 mm2/AWG14 lica wg specyfikacji lica wg specyfikacji
Średnica termika (d) 11,0 mm 11,5 mm 17,1 mm 27,6 mm 9,0 mm 9,4
Wysokość termika (h) from 6,0 mm from 19,0 mm from 5,9mm from 6,3 mm
