IGBT модулі швидко - серія NFH
  • IGBT модулі швидко - серія NFH

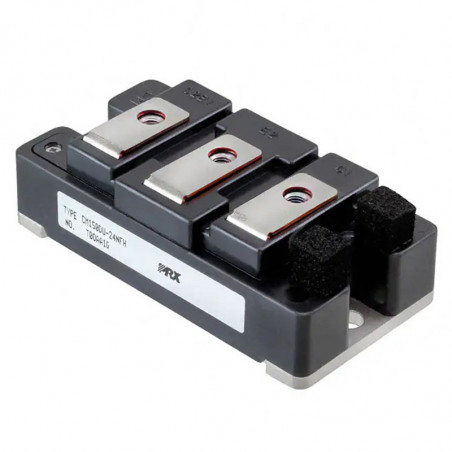

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: Mitsubishi

Модулі IGBT швидкі - серія NFH

Технічні дані

  • дуже малі втрати вимкнення завдяки застосуванню структури CSTBT з контролем часу життя носіїв,
  • оптимізовано для частоти 50кГц жорсткого комутування
  • відмінна характеристика для "м'якого підключення",
  • низька індуктивність з'єднань.

Електричні дані

ТипМаксимальне значенняКорпус
Vces
[A]
lc
[A]
Pc
[W]
600V
CM100DUS-12F600100350NFH3
CM150DUS-12F600150520NFH3
CM200DU-12NFH600200590NFH3
CM300DU-12NFH600300780NFH1
CM400DU-12NFH600400960NFH1
1200V
CM100DU-24NFH1200100560NFH3
CM150DU-24NFH1200150650NFH3
CM200DU-24NFH1200200830NFH1
CM300DU-24NFH12003001130NFH1
CM400DU-24NFH12004001040NFH2
CM600DU-24NFH12006001550NFH2

Увага:
Модулі цієї серії доступні в конфігурації напівмосту.

Оболонка NFH1
MODUŁY IGBT SZYBKIE - SERIA NFH obudowa CM300DU-12NFH, CM400DU-12NFH, CM200DU-24NFH, CM300DU-24NFH
Оболонка NFH2
MODUŁY IGBT SZYBKIE - SERIA NFH - obudowa CM400DU-24NFH, CM600DU-24NFH
Оболонка NFH3
MODUŁY IGBT SZYBKIE - SERIA NFH - obudowa CM100DUS-12F, CM150DUS-12F, CM200DU-12NFH, CM100DU-24NFH, CM150DU-24NFH
