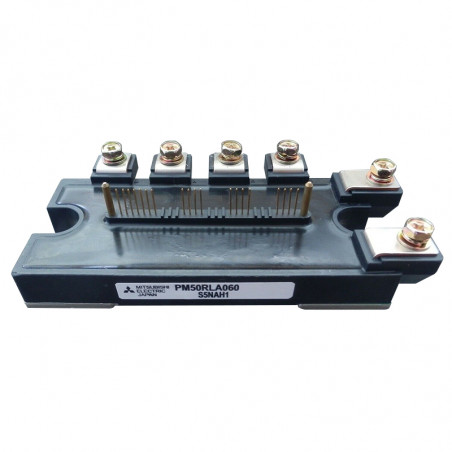

Модуль 5-го покоління IPM - серії L
Модуль 5-го покоління IPM - серії L

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: Mitsubishi

5 покоління модулів IPM - серія L

Характеристика:

  1. Низькі втрати потужності.
  2. Перешкоди:
    • покращення характеристик діодів антипаралельних
    • покращені способи керування транзистором, що знижують рівень перешкод.
  3. Збільшений струм гальмівного транзистора
    • ½ номінального струму IGBT.
  4. Нова оболонка
    • зменшення розміру оболонки на 32% у порівнянні з серією S-DASH.

Порівняння VCE(SAT) наступних поколінь IPM

Напруга
[V]
Vce(sat) тип. V@Vd=15V, Tj=125°C
3 покоління4 покоління5 покоління
6001,91,71,5
12002,22,11,9

 Струм транзистора в мосту
[A]
Струм гальма
5 покоління [A]4 покоління
[A]
PM50RLA060502515
PM50RLB060502515
PM75RLA060755030
PM75RLB060755030
PM100RLA0601005030
PM150RLA0601507550

Технічні дані

ТипМаксимальні параметриVce(sat)Корпус
VCES
[V]
IC
[A]
Pt
[W]
@ Tj=25°C
[V]
PM50CLA060600501011,6L1
PM50CLB060600501011/6L2
PM50RLA060600501011/6L1
PM50RLB060600501011/6L2
PM75CLA060600752971/6L1
PM75CLB060600752971/6L2
PM75RLA060600752971/6L1
PM75RLB060600752971/6L2
PM100CLA0606001003561/6L1
PM100RLA0606001003561/6L1
PM150CLA0606001504801/6L1
PM150RLA0606001504801/6L1
PM200CLA0606002005951/6L3
PM200RLA0606002005951/6L3
PM300CLA0606003007811/6L3
PM300RLA0606003007811/6L3
PM450CLA06060045010411/9L4
PM600CLA06060060017851/9L4
PM25CLA1201200251161/8L1
PM25CLB1201200251161/8L2
PM25RLA1201200251161/8L1
PM25RLB1201200251161/8L2
PM50CLA1201200503691/8L1
PM50CLB1201200503691/8L2
PM50RLA1201200503691/8L1
PM50RLB1201200503691/8L2
PM75CLA1201200754571/8L1
PM75CLB1201200754571/8L2
PM75RLA1201200754571/8L1
PM75RLB1201200754571/8L2
PM100CLA12012001005951/9L3
PM100RLA12012001005951/9L3
PM150CLA12012001507811/9L3
PM150RLA12012001507811/9L3
PM200CLA120120020010412,1L4
PM300CLA120120030015622,1L4
PM450CLA120120045025002,1L4

OC - захист від перевантаження
SC - захист від короткого замикання
OT - захист від перегріву
UV - захист від зниження напруги

СимволВнутрішні функції
C3-фазна система IGBT з керуванням і захистом OC/SC/OT/UV
R3-фазна система IGBT з керуванням, гальмом і захистом OC/SC/OT/UV

Корпус L1Корпус L2
PM50CLA060, PM50RLA060, PM75CLA060, PM75RLA060, PM100CLA060, PM100RLA060, PM150CLA060, PM150RLA060, PM25CLA120, PM25RLA120, PM50CLA120, PM50RLA120, PM75CLA120, PM75RLA120PM50CLB060, PM50RLB060, PM75CLB060, PM75RLB060, PM25CLB120, PM25RLB120, PM50CLB120, PM50RLB120, PM75CLB120, PM75RLB120
Корпус L3Корпус L4
PM200CLA060, PM200RLA060, PM300CLA060, PM300RLA060 ,PM100CLA120 ,PM100RLA120, PM150CLA120, PM150RLA120PM450CLA060, PM600CLA060, PM200CLA120, PM300CLA120, PM450CLA120
