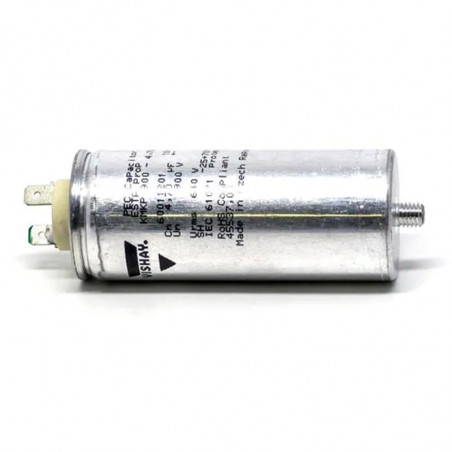

![Комутаційні і демпфирующие конденсатори серії KMKP / KA 320-3500V Комутаційні і демпфирующие конденсатори серії KMKP / KA 320-3500V](https://www.dacpol.eu/6370-large_default/komutacijni-i-dempfiruyushhie-kondensatori-seriyi-kmkp-ka-320-3500v.jpg)
![Комутаційні і демпфирующие конденсатори серії KMKP / KA 320-3500V Комутаційні і демпфирующие конденсатори серії KMKP / KA 320-3500V](https://www.dacpol.eu/6370-large_default/komutacijni-i-dempfiruyushhie-kondensatori-seriyi-kmkp-ka-320-3500v.jpg)
Ви повинні увійти в систему
Category
Montaż urządzeń
Modernizacja induktorów
Urządzenia indukcyjne
asd
Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту
please use latin characters
KMKP: | with regeneration ability |
KA: | without regeneration ability |
Temperature range: | |
casing temperature: | -25°C - 70°C |
storage temperature: | -40°C - 85°C |
Humidity: | 95% |
Life time (with 3% error coefficient): | 100 000 h |
Capacity tolerance: | ±10% |
Voltage test (terminal/terminal): | 2,15 x UN/√2 AC/1Os |
Voltage test (terminal/casing): | 2 x URMS + 1000V AC/60s |
(min. 3000V/AC/60s) | |
Repeatable impulse current: | du/dt x C(A) |
Lossiness coefficient: | |
(50 Hz) | -4 |
(1 kHz) | -4 |
Impregnation: | NON PCB |
Dielectric: | |
KMKP series: | polyester foil, self regenerating |
KA series: | polypropylene foil, no regeneration |
Assembly: | vertical/horizontal |
Type | Capacity [µF] |
I [A] |
du/dt [V/µS] |
RS [mΩ] |
Dimensions [mm] Ø x h |
Weight [kg] |
Drawing number | Electrical data |
---|---|---|---|---|---|---|---|---|
KMKP 320 | ||||||||
KMKP 320 - 2,2IA | 2,2 | 12 | 600 | 12 | 30x72 | 0,05 | 1 | Nominal voltage UN – 320 V Peek-Peek voltage URMS – 230 V Repeatable impulse voltage US – 483 V Non-repeatable impulse voltage US max – 966 V |
KMKP 320 - 3,3IA | 3,3 | 12 | 600 | 7 | 30x72 | 0,05 | 1 | |
KMKP 320 - 4,7IA | 4,7 | 15 | 600 | 7 | 30x72 | 0,05 | 1 | |
KMKP 320 - 6,8IA | 6,8 | 15 | 600 | 7 | 35x72 | 0,07 | 1 | |
KMKP 320 - 10,0IA | 10 | 15 | 600 | 7 | 40x72 | 0,09 | 1 | |
KMKP 320 - 15,0IA | 15 | 18 | 600 | 5 | 50x72 | 0,14 | 1 | |
KMKP 320 - 22,0IA | 22 | 18 | 600 | 1,6 | 60x72 | 0,16 | 1 | |
KMKP 320 - 33,0IA | 33 | 18 | 600 | 1,5 | 50x109 | 0,21 | 5 | |
KMKP 320 - 47,0IA | 47 | 18 | 300 | 1,5 | 60x109 | 0,31 | 5 | |
KMKP 320 - 68,0IA | 68 | 18 | 300 | 1,5 | 60x127 | 0,36 | 5 | |
KMKP 320 - 100IB | 100 | 60 | 300 | 1,3 | 64x140 | 0,45 | 7 | |
KMKP 320 - 240IB | 240 | 80 | 300 | 1,3 | 84x190 | 1,05 | 7 | |
KMKP 320 - 340IB | 340 | 80 | 300 | 1,3 | 84x240 | 1,33 | 7 | |
KMKP 600 | ||||||||
KMKP 600 - 1,0IA | 1 | 12 | 600 | 12 | 30x52 | 0,04 | 1 | Nominal voltage UN – 600 V Peek-Peek voltage URMS – 425 V Repeatable impulse voltage US – 893 V Non-repeatable impulse voltage US max – 1785 V |
KMKP 600 - 2,2IA | 2,2 | 12 | 600 | 7 | 30x72 | 0,05 | 1 | |
KMKP 600 - 3,3IA | 3,3 | 12 | 600 | 7 | 30x72 | 0,07 | 1 | |
KMKP 600 - 4,7IA | 4,7 | 15 | 600 | 7 | 35x72 | 0,07 | 1 | |
KMKP 600 - 6,8IA | 6,8 | 15 | 600 | 7 | 40x72 | 0,09 | 1 | |
KMKP 600 - 10,0IA | 10 | 15 | 600 | 2 | 50x72 | 0,14 | 1 | |
KMKP 600 - 15,0IA | 15 | 18 | 600 | 1,6 | 40x127 | 0,16 | 1 | |
KMKP 600 - 22,0IB | 22 | 40 | 600 | 1,5 | 50x109 | 0,21 | 7 | |
KMKP 600 - 33,0IB | 33 | 50 | 300 | 1,5 | 60x109 | 0,31 | 7 | |
KMKP 600 - 47,0IB | 47 | 80 | 300 | 1,5 | 84x105 | 0,45 | 7 | |
KMKP 600 - 68,0IB | 68 | 80 | 300 | 1,5 | 84x140 | 0,78 | 7 | |
KMKP 600 - 100IB | 100 | 80 | 300 | 1,3 | 84x190 | 1,05 | 7 | |
KMKP 600 - 160IB | 160 | 80 | 300 | 1,3 | 84x240 | 1,33 | 7 | |
KMKP 750 | ||||||||
KMKP 750 - 1,0IA | 1 | 12 | 600 | 12 | 30x52 | 0,04 | 1 | Nominal voltage UN - 750 V Peek-Peek voltage URMS - 530 V Repeatable impulse voltage US - 1113 V Non-repeatable impulse voltage USmax - 2226 V |
KMKP 750 - 2,2lA | 2,2 | 12 | 600 | 7 | 30x72 | 0,05 | 1 | |
KMKP 750 - 3,3lA | 3,3 | 15 | 600 | 7 | 35x72 | 0,07 | 1 | |
KMKP 750 - 4,7lA | 4,7 | 15 | 600 | 7 | 40x72 | 0,09 | 1 | |
KMKP 750 - 6,8IA | 6,8 | 15 | 600 | 2 | 50x72 | 0,14 | 1 | |
KMKP 750 - 10,0IA | 10 | 18 | 600 | 1,8 | 50x92 | 0,18 | 1 | |
KMKP 750 - 15,0IA | 15 | 18 | 600 | 1,8 | 60x92 | 0,26 | 5 | |
KMKP 750 - 22,0IB | 22 | 40 | 300 | 1,8 | 60x109 | 0,31 | 7 | |
KMKP 750 - 33,0IB | 33 | 60 | 300 | 1,5 | 64x140 | 0,45 | 7 | |
KMKP 750 - 47,0IB | 47 | 80 | 300 | 1,3 | 84x190 | 0,61 | 7 | |
KMKP 750 - 68,0IBK | 68 | 80 | 300 | 1,3 | 64x240 | 1,05 | 7 | |
KMKP 750 - 68,0IB | 100 | 80 | 300 | 1,3 | 84x240 | 0,95 | 7 | |
KMKP 750 - 100IB | 120 | 80 | 300 | 1,3 | 84x240 | 1,28 | 7 | |
KMKP 750 - 120IB | 120 | 80 | 300 | 1,3 | 84x240 | 1,33 | 7 | |
KMKP 900 | ||||||||
KMKP 900 - 0,1 IA | 0,1 | 12 | 750 | 20 | 30x52 | 0,04 | 1 | Nominal voltage UN - 900 V Peek-Peek voltage URMS - 640 V Repeatable impulse voltage US - 1344 V Non-repeatable impulse voltage US max-2688 V |
KMKP 900 - 0,22 IA | 0,22 | 12 | 750 | 20 | 30x52 | 0,04 | 1 | |
KMKP 900 - 0,33 IA | 0,33 | 12 | 600 | 18 | 30x52 | 0,04 | 1 | |
KMKP 900 - 0,47 IA | 0,47 | 12 | 500 | 18 | 30x52 | 0,04 | 1 | |
KMKP 900 - 0,68 IA | 0,68 | 15 | 500 | 15 | 30x52 | 0,04 | 1 | |
KMKP 900 - 1,0 IA | 1 | 16 | 500 | 10 | 35x52 | 0,05 | 1 | |
KMKP 900 - 2,2 IA | 2,2 | 16 | 500 | 12 | 35x72 | 0,07 | 1 | |
KMKP 900 - 2,2 IAK | 2,2 | 16 | 500 | 10 | 45x52 | 0,08 | 1 | |
KMKP 900 - 3,3 IA | 3,3 | 16 | 500 | 10,5 | 35x82 | 0,08 | 1 | |
KMKP 900 - 4,7 IA | 4,7 | 18 | 300 | 7 | 40x97 | 0,12 | 1 | |
KMKP 900 - 6,8 IA | 6,8 | 18 | 300 | 5 | 50x92 | 0,18 | 5 | |
KMKP 900 - 10,0 IA | 10 | 18 | 300 | 5 | 60x97 | 0,27 | 5 | |
KMKP 900 - 10,0 IB | 10 | 40 | 300 | 5 | 60x109 | 0,31 | 7 | |
KMKP 900 - 15,0 IA | 15 | 18 | 300 | 2 | 60x109 | 0,31 | 5 | |
KMKP 900 - 15,0 IB | 15 | 40 | 300 | 2 | 60x109 | 0,31 | 7 | |
KMKP 900 - 22,0 IB | 22 | 80 | 300 | 1,5 | 64x140 | 0,45 | 7 | |
KMKP 900 - 22,0 IBK | 22 | 80 | 300 | 1,5 | 84x105 | 0,58 | 7 | |
KMKP 900 - 33,0 IB | 33 | 80 | 300 | 1,5 | 64x240 | 0,85 | 7 | |
KMKP 900 - 33,0 IBK | 33 | 80 | 300 | 1,5 | 84x140 | 0,78 | 7 | |
KMKP 900 - 47,0 IB | 47 | 80 | 300 | 1,5 | 64x240 | 0,92 | 7 | |
KMKP 900 - 47,0 IBK | 47 | 80 | 300 | 1,5 | 84x190 | 1,06 | 7 | |
KMKP 900 - 68,0 IB | 68 | 80 | 300 | 1,5 | 84x240 | 1,33 | 7 | |
KMKP 900 - 0,47 IAX | 0,47 | 10 | 750 | 18 | 35x52 | 0,05 | 3 | |
KMKP 900 - 0,68 IAX | 0,68 | 10 | 750 | 15 | 35x52 | 0,05 | 3 | |
KMKP 900 - 1,00 IAX | 1 | 10 | 750 | 10 | 35x52 | 0,05 | 3 | |
KMKP/KA 1100 | ||||||||
KMKP 1100 - 0,10 IAX | 0,1 | 10 | 750 | 20 | 35x52 | 0,05 | 3 | Nominal voltage UN- 1100V Peek-Peek voltage URMS- 780V Repeatable impulse voltage US - 1638V Non-repeatable impulse voltage USmax -3276V |
KMKP 1100 - 0,22 IAX | 0,22 | 10 | 750 | 20 | 35x52 | 0,05 | 3 | |
KMKP 1100 - 0,33 IAX | 0,33 | 10 | 750 | 18 | 35x82 | 0,08 | 3 | |
KMKP 1100 - 0,47 SA | 0,47 | 12 | 750 | 18 | 40x82 | 0,1 | 4 | |
KMKP 1100 - 0,68 SA | 0,68 | 12 | 750 | 15 | 40x82 | 0,1 | 4 | |
KMKP 1100 - 1,0 lA | 1 | 18 | 500 | 12 | 50x72 | 0,14 | 5 | |
KMKP 1100 - 2,2 lA | 2,2 | 18 | 500 | 10 | 50x92 | 0,24 | 5 | |
KMKP 1100 - 3,3 lA | 3,3 | 18 | 500 | 8 | 50x127 | 0,25 | 5 | |
KMKP 1100 - 4,7 lA | 4,7 | 18 | 500 | 8 | 60x127 | 0,36 | 5 | |
KMKP 1100 - 6,8 lA | 6,8 | 18 | 200 | 5 | 60x127 | 0,36 | 5 | |
KMKP 1100 - 10 IB | 10 | 60 | 200 | 2 | 64x140 | 0,45 | 7 | |
KMKP 1100 - 15,0 IB | 15 | 60 | 200 | 2 | 64x190 | 0,61 | 7 | |
KMKP 1100 - 22 IB | 22 | 80 | 200 | 2 | 84x190 | 1,05 | 7 | |
KMKP 1100 - 33 IB | 33 | 80 | 200 | 2 | 84x190 | 1,05 | 7 | |
KMKP 1100 - 47 IB | 47 | 80 | 200 | 2 | 84x240 | 1,33 | 7 | |
KMKP/KA 1400 | ||||||||
KA 1400 - 0,10 SA | 0,1 | 10 | 900 | 17 | 40x52 | 0,07 | 4 | Nominal voltage UN- 1400V Peek-Peek voltage URMS- 1000V Repeatable impulse voltage US-2100V Non-repeatable impulse voltage USmax-4200V |
KA 1400 - 0,22 SA | 0,22 | 10 | 900 | 17 | 40x52 | 0,07 | 4 | |
KA 1400 - 0,33 SA | 0,33 | 10 | 900 | 17 | 40x52 | 0,07 | 4 | |
KA 1400 - 0,47 SA | 0,47 | 10 | 750 | 17 | 40x52 | 0,07 | 4 | |
KA 1400 - 0,68 IA | 0,68 | 18 | 500 | 17 | 50x82 | 0,16 | 5 | |
KMKP1400 - 1,0 IA | 1 | 18 | 500 | 12 | 50x82 | 0,16 | 5 | |
KMKP1400 - 2,2 IA | 2,2 | 18 | 500 | 8 | 50x97 | 0,19 | 5 | |
KMKP1400 - 3,3 IA | 3,3 | 18 | 450 | 8 | 50x127 | 0,25 | 5 | |
KMKP1400 - 4,7 IB | 4,7 | 40 | 450 | 5 | 64x140 | 0,45 | 7 | |
KMKP 1400 - 6,8 IB | 6,8 | 60 | 450 | 5 | 60x190 | 0,61 | 7 | |
KMKP 1400 - 6,8 IBK | 6,8 | 80 | 450 | 5 | 84x140 | 0,78 | 7 | |
KMKP 1400 - 10,0 IB | 10 | 60 | 250 | 2 | 64x190 | 0,61 | 7 | |
KMKP 1400 - 10,0 IBK | 10 | 80 | 250 | 2 | 84x140 | 0,78 | 7 | |
KMKP 1400 - 15,0 IB | 15 | 80 | 250 | 2 | 84x190 | 1,05 | 7 | |
KMKP 1400 - 22,0 IB | 22 | 80 | 250 | 2 | 84x190 | 1,16 | 7 | |
KMKP 1400 - 30,0 IB | 30 | 80 | 250 | 2 | 84x240 | 1,33 | 7 | |
KMKP 1400 - 45,0 IB | 45 | 80 | 250 | 1,5 | 84x340 | 1,83 | 7 | |
KA 1400 - 0,10 IAX | 0,1 | 10 | 300 | 17 | 35x52 | 0,05 | 3 | |
KA 1400 - 0,22 IAX | 0,22 | 10 | 300 | 17 | 35x52 | 0,05 | 3 | |
KA 1400 - 0,33 IAX | 0,33 | 10 | 300 | 17 | 40x52 | 0,07 | 3 | |
KA 1400 - 0,47 IAX | 0,47 | 10 | 300 | 17 | 40x52 | 0,07 | 3 | |
KA 1400 - 1,00 IAX | 1 | 10 | 300 | 17 | 40x75 | 0,09 | 3 | |
KMKP/KA 1800 | ||||||||
KA 1800 - 0,10 SA | 0,1 | 12 | 900 | 16 | 40x72 | 0,09 | 4 | Nominal voltage UN - 1800V Peek-Peek voltage URMS- 1280V Repeatable impulse voltage US- 2688V Non-repeatable impulse voltage USmax- 5376V |
KA 1800 - 0,22 SA | 0,22 | 12 | 900 | 16 | 40x72 | 0,09 | 4 | |
KA 1800 - 0,33 SA | 0,33 | 12 | 900 | 16 | 40x72 | 0,09 | 4 | |
KA 1800 - 0,47 SA | 0,47 | 15 | 750 | 16 | 40x127 | 0,16 | 4 | |
KA 1800 - 0,68 SA | 0,68 | 16 | 750 | 16 | 40x127 | 0,16 | 4 | |
KA 1800 - 1,0 IA | 1 | 18 | 500 | 12 | 50x82 | 0,25 | 5 | |
KMKP 1800 - 1,5 IA | 1,5 | 20 | 500 | 7 | 60x84 | 0,36 | 5 | |
KMKP 1800 - 2,2 IA | 2,2 | 20 | 500 | 7 | 50x127 | 0,25 | 5 | |
KMKP 1800 - 3,3 IA | 3,3 | 20 | 400 | 5 | 60x127 | 0,36 | 5 | |
KMKP 1800 - 4,7 IB | 4,7 | 60 | 400 | 5 | 64x140 | 0,45 | 7 | |
KMKP 1800 - 6,8 IB | 6,8 | 80 | 400 | 2 | 64x190 | 0,61 | 7 | |
KMKP 1800 - 10,0 IB | 10 | 80 | 300 | 2 | 84x190 | 1,05 | 7 | |
KMKP 1800 - 15,0 IB | 15 | 80 | 300 | 2 | 84x210 | 1,16 | 7 | |
KMKP/KA 2100 | ||||||||
KA 2100 - 0,10 SA | 0,1 | 12 | 900 | 1,3 | 40x82 | 0,1 | 4 | Nominal voltage UN - 2100V Peek-Peek voltage URMS - 1485V Repeatable impulse voltage US- 3119V Non-repeatable impulse voltage USmax- 6237V |
KA 2100 - 0,22 SA | 0,22 | 15 | 900 | 1,5 | 40x82 | 0,1 | 4 | |
KA 2100 - 0,33 IA | 0,33 | 18 | 900 | 1,5 | 50x82 | 0,16 | 5 | |
KA 2100 - 0,47 IA | 0,47 | 18 | 750 | 1,5 | 50x82 | 0,16 | 5 | |
KA 2100 - 0,68 IA | 0,68 | 18 | 750 | 1,3 | 60x84 | 0,24 | 5 | |
KA 2100 - 1,0 IA | 1 | 18 | 500 | 1,3 | 50x127 | 0,25 | 5 | |
KA 2100 - 2,2 IA | 2,2 | 18 | 300 | 1,3 | 64x140 | 0,45 | 5 | |
KA 2100 - 3,3 IA | 3,3 | 20 | 300 | 1,5 | 64x190 | 0,61 | 5 | |
KA 2100 - 4,7 IB | 4,7 | 80 | 300 | 1,5 | 84x190 | 1,05 | 7 | |
KA 2100 - 6,8 IB | 6,8 | 80 | 250 | 1,5 | 84x210 | 1,16 | 7 | |
KA 2100 - 10 IB | 10 | 80 | 250 | 1,3 | 84x240 | 1,33 | 7 | |
KA 2250 | ||||||||
KA 2250 - 0,10 SA | 0,1 | 12 | 900 | 17 | 40x82 | 0,1 | 4 | Nominal voltage UN- 2250V Peek-Peek voltage URMS- 1590V Repeatable impulse voltage US- 3339V Non-repeatable impulse voltage USmax - 6678 V |
KA 2250 - 0,22 SA | 0,22 | 15 | 900 | 17 | 40x82 | 0,1 | 4 | |
KA 2250 - 0,33 IA | 0,33 | 15 | 900 | 17 | 50x82 | 0,1 | 5 | |
KA 2250 - 0,47 IA | 0,47 | 18 | 750 | 17 | 50x82 | 0,16 | 5 | |
KA 2250 - 0,68 IA | 0,68 | 18 | 750 | 17 | 60x84 | 0,24 | 5 | |
KA 2250 - 1,0 IA | 1 | 18 | 500 | 17 | 60x84 | 0,24 | 5 | |
KA 2250 - 1,5 IA | 1,5 | 20 | 500 | 12 | 60x127 | 0,36 | 5 | |
KA 2250 - 2,2 IA | 2,2 | 20 | 500 | 7 | 64x140 | 0,41 | 5 | |
KA 2250 - 3,3 IB | 3,3 | 60 | 500 | 4 | 64x190 | 0,61 | 9 | |
KA 2250 - 4,7 IB | 4,7 | 80 | 300 | 2 | 84x190 | 1,05 | 9 | |
KA 2250 - 6,8 IB | 6,8 | 80 | 300 | 2 | 84x190 | 1,05 | 9 | |
KA 2250 - 10,0 IB | 10 | 80 | 300 | 2 | 84x210 | 1,16 | 9 |
Typ | Pojemność [µF] |
I [A] |
du/dt [V/µS] |
RS [mΩ] |
Wymiary [mm] Ø x h |
Masa [kg] |
Nr rysunku |
Dane techniczne |
---|---|---|---|---|---|---|---|---|
KA 2700 | ||||||||
KA 2700 - 0,10 SA | 0,1 | 12 | 900 | 17 | 40x82 | 0,1 | 4 | Nominal voltage UN- 2700V Peek-Peek voltage URMS- 1910V Repeatable impulse voltage US>- 4011V Non-repeatable impulse voltage USmax - 8022V |
KA 2700 - 0,22 SA | 0,22 | 15 | 900 | 17 | 40x82 | 0,16 | 4 | |
KA 2700 - 0,33 IA | 0,33 | 18 | 900 | 17 | 50x82 | 0,16 | 5 | |
KA 2700 - 0,47 IA | 0,47 | 18 | 750 | 17 | 50x82 | 0,16 | 5 | |
KA 2700 - 0,68 IA | 0,68 | 18 | 750 | 17 | 60x84 | 0,24 | 5 | |
KA 2700 - 1,0 IA | 1 | 20 | 500 | 8 | 64x140 | 0,45 | 5 | |
KA 2700 - 1,5 IA | 1,5 | 20 | 500 | 8 | 64x140 | 0,45 | 5 | |
KA 2700 - 2,2 SB | 2,2 | 60 | 500 | 3 | 64x190 | 0,41 | 8 | |
KA 2700 - 3,3 SB | 3,3 | 60 | 500 | 4 | 64x190 | 0,61 | 8 | |
KA 2700 - 4,7 IB | 4,7 | 80 | 300 | 2 | 84x190 | 1,05 | 9 | |
KA 2700 - 6,8 IB | 6,8 | 80 | 300 | 2 | 84x210 | 1,16 | 9 | |
KA 3000 | ||||||||
KA 3000 - 0,10 SA | 0,1 | 12 | 1900 | 19 | 40x127 | 0,16 | 4 | Nominal voltage UN - 3000 V Peek-Peek voltage URMS -2120V Repeatable impulse voltage US -4452V Non-repeatable impulse voltage USmax -8904V |
KA 3000 - 0,22 SA | 0,22 | 15 | 1900 | 19 | 40x127 | 0,16 | 4 | |
KA 3000 - 0,33 SA | 0,33 | 18 | 900 | 19 | 40x127 | 0,16 | 4 | |
KA 3000 - 0,47 SA | 0,47 | 18 | 750 | 12 | 50x127 | 0,25 | 4 | |
KA 3000 - 1,0 SB | 1 | 30 | 500 | 10 | 64x140 | 0,45 | 4 | |
KA 3000 - 1,5 SB | 1,5 | 40 | 500 | 6 | 64x190 | 0,61 | 8 | |
KA 3000 - 2,0 SB | 2 | 40 | 500 | 2 | 64x190 | 0,61 | 8 | |
KA 3000 - 3,0 SB | 3 | 80 | 500 | 2 | 84x190 | 1,05 | 8 | |
KA 3000 - 4,0 SB | 4 | 80 | 500 | 2 | 84x210 | 1,16 | 8 | |
KA 3500 | ||||||||
KA 3500 - 0,10 SA | 0,1 | 12 | 1900 | 19 | 40x127 | 0,16 | 4 | Nominal voltage UN- 3500V Peek-Peek voltage URMS - 2480V Repeatable impulse voltage US - 5208V Non-repeatable impulse voltage USmax - 10416V |
KA 3500 - 0,22 SA | 0,22 | 12 | 1900 | 19 | 40x127 | 0,16 | 4 | |
KA 3500 - 0,33 SA | 0,33 | 12 | 900 | 19 | 50x127 | 0,25 | 4 | |
KA 3500 - 0,47 SA | 0,47 | 15 | 750 | 12 | 50x127 | 0,25 | 4 | |
KA 3500 - 0,68 SA | 0,68 | 30 | 750 | 7 | 60x127 | 0,36 | 4 | |
KA 3500 - 1,0 SB | 1 | 60 | 500 | 3 | 64x190 | 0,61 | 8 | |
KA 3500 - 1,5 SB | 1,5 | 80 | 400 | 2 | 84x190 | 1,05 | 8 | |
KA 3500 - 2,0 SB | 2 | 80 | 400 | 2 | 84x190 | 1,05 | 8 | |
KA 3500 - 3,0 SB | 3 | 80 | 400 | 2 | 84x210 | 1,16 | 8 |
Drawing 1 | Drawing 3 | Drawing 4 | Drawing 5 |
![]() |
![]() |
![]() |
![]() |
Drawing 7 | Drawing 8 | Drawing 9 |
![]() |
![]() |
![]() |
Ви зацікавлені у цьому продукті? Вам потрібна додаткова інформація або індивідуальні розцінки?
Ви повинні увійти в систему
KMKP: | with regeneration ability |
KA: | without regeneration ability |
Temperature range: | |
casing temperature: | -25°C - 70°C |
storage temperature: | -40°C - 85°C |
Humidity: | 95% |
Life time (with 3% error coefficient): | 100 000 h |
Capacity tolerance: | ±10% |
Voltage test (terminal/terminal): | 2,15 x UN/√2 AC/1Os |
Voltage test (terminal/casing): | 2 x URMS + 1000V AC/60s |
(min. 3000V/AC/60s) | |
Repeatable impulse current: | du/dt x C(A) |
Lossiness coefficient: | |
(50 Hz) | -4 |
(1 kHz) | -4 |
Impregnation: | NON PCB |
Dielectric: | |
KMKP series: | polyester foil, self regenerating |
KA series: | polypropylene foil, no regeneration |
Assembly: | vertical/horizontal |
Type | Capacity [µF] |
I [A] |
du/dt [V/µS] |
RS [mΩ] |
Dimensions [mm] Ø x h |
Weight [kg] |
Drawing number | Electrical data |
---|---|---|---|---|---|---|---|---|
KMKP 320 | ||||||||
KMKP 320 - 2,2IA | 2,2 | 12 | 600 | 12 | 30x72 | 0,05 | 1 | Nominal voltage UN – 320 V Peek-Peek voltage URMS – 230 V Repeatable impulse voltage US – 483 V Non-repeatable impulse voltage US max – 966 V |
KMKP 320 - 3,3IA | 3,3 | 12 | 600 | 7 | 30x72 | 0,05 | 1 | |
KMKP 320 - 4,7IA | 4,7 | 15 | 600 | 7 | 30x72 | 0,05 | 1 | |
KMKP 320 - 6,8IA | 6,8 | 15 | 600 | 7 | 35x72 | 0,07 | 1 | |
KMKP 320 - 10,0IA | 10 | 15 | 600 | 7 | 40x72 | 0,09 | 1 | |
KMKP 320 - 15,0IA | 15 | 18 | 600 | 5 | 50x72 | 0,14 | 1 | |
KMKP 320 - 22,0IA | 22 | 18 | 600 | 1,6 | 60x72 | 0,16 | 1 | |
KMKP 320 - 33,0IA | 33 | 18 | 600 | 1,5 | 50x109 | 0,21 | 5 | |
KMKP 320 - 47,0IA | 47 | 18 | 300 | 1,5 | 60x109 | 0,31 | 5 | |
KMKP 320 - 68,0IA | 68 | 18 | 300 | 1,5 | 60x127 | 0,36 | 5 | |
KMKP 320 - 100IB | 100 | 60 | 300 | 1,3 | 64x140 | 0,45 | 7 | |
KMKP 320 - 240IB | 240 | 80 | 300 | 1,3 | 84x190 | 1,05 | 7 | |
KMKP 320 - 340IB | 340 | 80 | 300 | 1,3 | 84x240 | 1,33 | 7 | |
KMKP 600 | ||||||||
KMKP 600 - 1,0IA | 1 | 12 | 600 | 12 | 30x52 | 0,04 | 1 | Nominal voltage UN – 600 V Peek-Peek voltage URMS – 425 V Repeatable impulse voltage US – 893 V Non-repeatable impulse voltage US max – 1785 V |
KMKP 600 - 2,2IA | 2,2 | 12 | 600 | 7 | 30x72 | 0,05 | 1 | |
KMKP 600 - 3,3IA | 3,3 | 12 | 600 | 7 | 30x72 | 0,07 | 1 | |
KMKP 600 - 4,7IA | 4,7 | 15 | 600 | 7 | 35x72 | 0,07 | 1 | |
KMKP 600 - 6,8IA | 6,8 | 15 | 600 | 7 | 40x72 | 0,09 | 1 | |
KMKP 600 - 10,0IA | 10 | 15 | 600 | 2 | 50x72 | 0,14 | 1 | |
KMKP 600 - 15,0IA | 15 | 18 | 600 | 1,6 | 40x127 | 0,16 | 1 | |
KMKP 600 - 22,0IB | 22 | 40 | 600 | 1,5 | 50x109 | 0,21 | 7 | |
KMKP 600 - 33,0IB | 33 | 50 | 300 | 1,5 | 60x109 | 0,31 | 7 | |
KMKP 600 - 47,0IB | 47 | 80 | 300 | 1,5 | 84x105 | 0,45 | 7 | |
KMKP 600 - 68,0IB | 68 | 80 | 300 | 1,5 | 84x140 | 0,78 | 7 | |
KMKP 600 - 100IB | 100 | 80 | 300 | 1,3 | 84x190 | 1,05 | 7 | |
KMKP 600 - 160IB | 160 | 80 | 300 | 1,3 | 84x240 | 1,33 | 7 | |
KMKP 750 | ||||||||
KMKP 750 - 1,0IA | 1 | 12 | 600 | 12 | 30x52 | 0,04 | 1 | Nominal voltage UN - 750 V Peek-Peek voltage URMS - 530 V Repeatable impulse voltage US - 1113 V Non-repeatable impulse voltage USmax - 2226 V |
KMKP 750 - 2,2lA | 2,2 | 12 | 600 | 7 | 30x72 | 0,05 | 1 | |
KMKP 750 - 3,3lA | 3,3 | 15 | 600 | 7 | 35x72 | 0,07 | 1 | |
KMKP 750 - 4,7lA | 4,7 | 15 | 600 | 7 | 40x72 | 0,09 | 1 | |
KMKP 750 - 6,8IA | 6,8 | 15 | 600 | 2 | 50x72 | 0,14 | 1 | |
KMKP 750 - 10,0IA | 10 | 18 | 600 | 1,8 | 50x92 | 0,18 | 1 | |
KMKP 750 - 15,0IA | 15 | 18 | 600 | 1,8 | 60x92 | 0,26 | 5 | |
KMKP 750 - 22,0IB | 22 | 40 | 300 | 1,8 | 60x109 | 0,31 | 7 | |
KMKP 750 - 33,0IB | 33 | 60 | 300 | 1,5 | 64x140 | 0,45 | 7 | |
KMKP 750 - 47,0IB | 47 | 80 | 300 | 1,3 | 84x190 | 0,61 | 7 | |
KMKP 750 - 68,0IBK | 68 | 80 | 300 | 1,3 | 64x240 | 1,05 | 7 | |
KMKP 750 - 68,0IB | 100 | 80 | 300 | 1,3 | 84x240 | 0,95 | 7 | |
KMKP 750 - 100IB | 120 | 80 | 300 | 1,3 | 84x240 | 1,28 | 7 | |
KMKP 750 - 120IB | 120 | 80 | 300 | 1,3 | 84x240 | 1,33 | 7 | |
KMKP 900 | ||||||||
KMKP 900 - 0,1 IA | 0,1 | 12 | 750 | 20 | 30x52 | 0,04 | 1 | Nominal voltage UN - 900 V Peek-Peek voltage URMS - 640 V Repeatable impulse voltage US - 1344 V Non-repeatable impulse voltage US max-2688 V |
KMKP 900 - 0,22 IA | 0,22 | 12 | 750 | 20 | 30x52 | 0,04 | 1 | |
KMKP 900 - 0,33 IA | 0,33 | 12 | 600 | 18 | 30x52 | 0,04 | 1 | |
KMKP 900 - 0,47 IA | 0,47 | 12 | 500 | 18 | 30x52 | 0,04 | 1 | |
KMKP 900 - 0,68 IA | 0,68 | 15 | 500 | 15 | 30x52 | 0,04 | 1 | |
KMKP 900 - 1,0 IA | 1 | 16 | 500 | 10 | 35x52 | 0,05 | 1 | |
KMKP 900 - 2,2 IA | 2,2 | 16 | 500 | 12 | 35x72 | 0,07 | 1 | |
KMKP 900 - 2,2 IAK | 2,2 | 16 | 500 | 10 | 45x52 | 0,08 | 1 | |
KMKP 900 - 3,3 IA | 3,3 | 16 | 500 | 10,5 | 35x82 | 0,08 | 1 | |
KMKP 900 - 4,7 IA | 4,7 | 18 | 300 | 7 | 40x97 | 0,12 | 1 | |
KMKP 900 - 6,8 IA | 6,8 | 18 | 300 | 5 | 50x92 | 0,18 | 5 | |
KMKP 900 - 10,0 IA | 10 | 18 | 300 | 5 | 60x97 | 0,27 | 5 | |
KMKP 900 - 10,0 IB | 10 | 40 | 300 | 5 | 60x109 | 0,31 | 7 | |
KMKP 900 - 15,0 IA | 15 | 18 | 300 | 2 | 60x109 | 0,31 | 5 | |
KMKP 900 - 15,0 IB | 15 | 40 | 300 | 2 | 60x109 | 0,31 | 7 | |
KMKP 900 - 22,0 IB | 22 | 80 | 300 | 1,5 | 64x140 | 0,45 | 7 | |
KMKP 900 - 22,0 IBK | 22 | 80 | 300 | 1,5 | 84x105 | 0,58 | 7 | |
KMKP 900 - 33,0 IB | 33 | 80 | 300 | 1,5 | 64x240 | 0,85 | 7 | |
KMKP 900 - 33,0 IBK | 33 | 80 | 300 | 1,5 | 84x140 | 0,78 | 7 | |
KMKP 900 - 47,0 IB | 47 | 80 | 300 | 1,5 | 64x240 | 0,92 | 7 | |
KMKP 900 - 47,0 IBK | 47 | 80 | 300 | 1,5 | 84x190 | 1,06 | 7 | |
KMKP 900 - 68,0 IB | 68 | 80 | 300 | 1,5 | 84x240 | 1,33 | 7 | |
KMKP 900 - 0,47 IAX | 0,47 | 10 | 750 | 18 | 35x52 | 0,05 | 3 | |
KMKP 900 - 0,68 IAX | 0,68 | 10 | 750 | 15 | 35x52 | 0,05 | 3 | |
KMKP 900 - 1,00 IAX | 1 | 10 | 750 | 10 | 35x52 | 0,05 | 3 | |
KMKP/KA 1100 | ||||||||
KMKP 1100 - 0,10 IAX | 0,1 | 10 | 750 | 20 | 35x52 | 0,05 | 3 | Nominal voltage UN- 1100V Peek-Peek voltage URMS- 780V Repeatable impulse voltage US - 1638V Non-repeatable impulse voltage USmax -3276V |
KMKP 1100 - 0,22 IAX | 0,22 | 10 | 750 | 20 | 35x52 | 0,05 | 3 | |
KMKP 1100 - 0,33 IAX | 0,33 | 10 | 750 | 18 | 35x82 | 0,08 | 3 | |
KMKP 1100 - 0,47 SA | 0,47 | 12 | 750 | 18 | 40x82 | 0,1 | 4 | |
KMKP 1100 - 0,68 SA | 0,68 | 12 | 750 | 15 | 40x82 | 0,1 | 4 | |
KMKP 1100 - 1,0 lA | 1 | 18 | 500 | 12 | 50x72 | 0,14 | 5 | |
KMKP 1100 - 2,2 lA | 2,2 | 18 | 500 | 10 | 50x92 | 0,24 | 5 | |
KMKP 1100 - 3,3 lA | 3,3 | 18 | 500 | 8 | 50x127 | 0,25 | 5 | |
KMKP 1100 - 4,7 lA | 4,7 | 18 | 500 | 8 | 60x127 | 0,36 | 5 | |
KMKP 1100 - 6,8 lA | 6,8 | 18 | 200 | 5 | 60x127 | 0,36 | 5 | |
KMKP 1100 - 10 IB | 10 | 60 | 200 | 2 | 64x140 | 0,45 | 7 | |
KMKP 1100 - 15,0 IB | 15 | 60 | 200 | 2 | 64x190 | 0,61 | 7 | |
KMKP 1100 - 22 IB | 22 | 80 | 200 | 2 | 84x190 | 1,05 | 7 | |
KMKP 1100 - 33 IB | 33 | 80 | 200 | 2 | 84x190 | 1,05 | 7 | |
KMKP 1100 - 47 IB | 47 | 80 | 200 | 2 | 84x240 | 1,33 | 7 | |
KMKP/KA 1400 | ||||||||
KA 1400 - 0,10 SA | 0,1 | 10 | 900 | 17 | 40x52 | 0,07 | 4 | Nominal voltage UN- 1400V Peek-Peek voltage URMS- 1000V Repeatable impulse voltage US-2100V Non-repeatable impulse voltage USmax-4200V |
KA 1400 - 0,22 SA | 0,22 | 10 | 900 | 17 | 40x52 | 0,07 | 4 | |
KA 1400 - 0,33 SA | 0,33 | 10 | 900 | 17 | 40x52 | 0,07 | 4 | |
KA 1400 - 0,47 SA | 0,47 | 10 | 750 | 17 | 40x52 | 0,07 | 4 | |
KA 1400 - 0,68 IA | 0,68 | 18 | 500 | 17 | 50x82 | 0,16 | 5 | |
KMKP1400 - 1,0 IA | 1 | 18 | 500 | 12 | 50x82 | 0,16 | 5 | |
KMKP1400 - 2,2 IA | 2,2 | 18 | 500 | 8 | 50x97 | 0,19 | 5 | |
KMKP1400 - 3,3 IA | 3,3 | 18 | 450 | 8 | 50x127 | 0,25 | 5 | |
KMKP1400 - 4,7 IB | 4,7 | 40 | 450 | 5 | 64x140 | 0,45 | 7 | |
KMKP 1400 - 6,8 IB | 6,8 | 60 | 450 | 5 | 60x190 | 0,61 | 7 | |
KMKP 1400 - 6,8 IBK | 6,8 | 80 | 450 | 5 | 84x140 | 0,78 | 7 | |
KMKP 1400 - 10,0 IB | 10 | 60 | 250 | 2 | 64x190 | 0,61 | 7 | |
KMKP 1400 - 10,0 IBK | 10 | 80 | 250 | 2 | 84x140 | 0,78 | 7 | |
KMKP 1400 - 15,0 IB | 15 | 80 | 250 | 2 | 84x190 | 1,05 | 7 | |
KMKP 1400 - 22,0 IB | 22 | 80 | 250 | 2 | 84x190 | 1,16 | 7 | |
KMKP 1400 - 30,0 IB | 30 | 80 | 250 | 2 | 84x240 | 1,33 | 7 | |
KMKP 1400 - 45,0 IB | 45 | 80 | 250 | 1,5 | 84x340 | 1,83 | 7 | |
KA 1400 - 0,10 IAX | 0,1 | 10 | 300 | 17 | 35x52 | 0,05 | 3 | |
KA 1400 - 0,22 IAX | 0,22 | 10 | 300 | 17 | 35x52 | 0,05 | 3 | |
KA 1400 - 0,33 IAX | 0,33 | 10 | 300 | 17 | 40x52 | 0,07 | 3 | |
KA 1400 - 0,47 IAX | 0,47 | 10 | 300 | 17 | 40x52 | 0,07 | 3 | |
KA 1400 - 1,00 IAX | 1 | 10 | 300 | 17 | 40x75 | 0,09 | 3 | |
KMKP/KA 1800 | ||||||||
KA 1800 - 0,10 SA | 0,1 | 12 | 900 | 16 | 40x72 | 0,09 | 4 | Nominal voltage UN - 1800V Peek-Peek voltage URMS- 1280V Repeatable impulse voltage US- 2688V Non-repeatable impulse voltage USmax- 5376V |
KA 1800 - 0,22 SA | 0,22 | 12 | 900 | 16 | 40x72 | 0,09 | 4 | |
KA 1800 - 0,33 SA | 0,33 | 12 | 900 | 16 | 40x72 | 0,09 | 4 | |
KA 1800 - 0,47 SA | 0,47 | 15 | 750 | 16 | 40x127 | 0,16 | 4 | |
KA 1800 - 0,68 SA | 0,68 | 16 | 750 | 16 | 40x127 | 0,16 | 4 | |
KA 1800 - 1,0 IA | 1 | 18 | 500 | 12 | 50x82 | 0,25 | 5 | |
KMKP 1800 - 1,5 IA | 1,5 | 20 | 500 | 7 | 60x84 | 0,36 | 5 | |
KMKP 1800 - 2,2 IA | 2,2 | 20 | 500 | 7 | 50x127 | 0,25 | 5 | |
KMKP 1800 - 3,3 IA | 3,3 | 20 | 400 | 5 | 60x127 | 0,36 | 5 | |
KMKP 1800 - 4,7 IB | 4,7 | 60 | 400 | 5 | 64x140 | 0,45 | 7 | |
KMKP 1800 - 6,8 IB | 6,8 | 80 | 400 | 2 | 64x190 | 0,61 | 7 | |
KMKP 1800 - 10,0 IB | 10 | 80 | 300 | 2 | 84x190 | 1,05 | 7 | |
KMKP 1800 - 15,0 IB | 15 | 80 | 300 | 2 | 84x210 | 1,16 | 7 | |
KMKP/KA 2100 | ||||||||
KA 2100 - 0,10 SA | 0,1 | 12 | 900 | 1,3 | 40x82 | 0,1 | 4 | Nominal voltage UN - 2100V Peek-Peek voltage URMS - 1485V Repeatable impulse voltage US- 3119V Non-repeatable impulse voltage USmax- 6237V |
KA 2100 - 0,22 SA | 0,22 | 15 | 900 | 1,5 | 40x82 | 0,1 | 4 | |
KA 2100 - 0,33 IA | 0,33 | 18 | 900 | 1,5 | 50x82 | 0,16 | 5 | |
KA 2100 - 0,47 IA | 0,47 | 18 | 750 | 1,5 | 50x82 | 0,16 | 5 | |
KA 2100 - 0,68 IA | 0,68 | 18 | 750 | 1,3 | 60x84 | 0,24 | 5 | |
KA 2100 - 1,0 IA | 1 | 18 | 500 | 1,3 | 50x127 | 0,25 | 5 | |
KA 2100 - 2,2 IA | 2,2 | 18 | 300 | 1,3 | 64x140 | 0,45 | 5 | |
KA 2100 - 3,3 IA | 3,3 | 20 | 300 | 1,5 | 64x190 | 0,61 | 5 | |
KA 2100 - 4,7 IB | 4,7 | 80 | 300 | 1,5 | 84x190 | 1,05 | 7 | |
KA 2100 - 6,8 IB | 6,8 | 80 | 250 | 1,5 | 84x210 | 1,16 | 7 | |
KA 2100 - 10 IB | 10 | 80 | 250 | 1,3 | 84x240 | 1,33 | 7 | |
KA 2250 | ||||||||
KA 2250 - 0,10 SA | 0,1 | 12 | 900 | 17 | 40x82 | 0,1 | 4 | Nominal voltage UN- 2250V Peek-Peek voltage URMS- 1590V Repeatable impulse voltage US- 3339V Non-repeatable impulse voltage USmax - 6678 V |
KA 2250 - 0,22 SA | 0,22 | 15 | 900 | 17 | 40x82 | 0,1 | 4 | |
KA 2250 - 0,33 IA | 0,33 | 15 | 900 | 17 | 50x82 | 0,1 | 5 | |
KA 2250 - 0,47 IA | 0,47 | 18 | 750 | 17 | 50x82 | 0,16 | 5 | |
KA 2250 - 0,68 IA | 0,68 | 18 | 750 | 17 | 60x84 | 0,24 | 5 | |
KA 2250 - 1,0 IA | 1 | 18 | 500 | 17 | 60x84 | 0,24 | 5 | |
KA 2250 - 1,5 IA | 1,5 | 20 | 500 | 12 | 60x127 | 0,36 | 5 | |
KA 2250 - 2,2 IA | 2,2 | 20 | 500 | 7 | 64x140 | 0,41 | 5 | |
KA 2250 - 3,3 IB | 3,3 | 60 | 500 | 4 | 64x190 | 0,61 | 9 | |
KA 2250 - 4,7 IB | 4,7 | 80 | 300 | 2 | 84x190 | 1,05 | 9 | |
KA 2250 - 6,8 IB | 6,8 | 80 | 300 | 2 | 84x190 | 1,05 | 9 | |
KA 2250 - 10,0 IB | 10 | 80 | 300 | 2 | 84x210 | 1,16 | 9 |
Typ | Pojemność [µF] |
I [A] |
du/dt [V/µS] |
RS [mΩ] |
Wymiary [mm] Ø x h |
Masa [kg] |
Nr rysunku |
Dane techniczne |
---|---|---|---|---|---|---|---|---|
KA 2700 | ||||||||
KA 2700 - 0,10 SA | 0,1 | 12 | 900 | 17 | 40x82 | 0,1 | 4 | Nominal voltage UN- 2700V Peek-Peek voltage URMS- 1910V Repeatable impulse voltage US>- 4011V Non-repeatable impulse voltage USmax - 8022V |
KA 2700 - 0,22 SA | 0,22 | 15 | 900 | 17 | 40x82 | 0,16 | 4 | |
KA 2700 - 0,33 IA | 0,33 | 18 | 900 | 17 | 50x82 | 0,16 | 5 | |
KA 2700 - 0,47 IA | 0,47 | 18 | 750 | 17 | 50x82 | 0,16 | 5 | |
KA 2700 - 0,68 IA | 0,68 | 18 | 750 | 17 | 60x84 | 0,24 | 5 | |
KA 2700 - 1,0 IA | 1 | 20 | 500 | 8 | 64x140 | 0,45 | 5 | |
KA 2700 - 1,5 IA | 1,5 | 20 | 500 | 8 | 64x140 | 0,45 | 5 | |
KA 2700 - 2,2 SB | 2,2 | 60 | 500 | 3 | 64x190 | 0,41 | 8 | |
KA 2700 - 3,3 SB | 3,3 | 60 | 500 | 4 | 64x190 | 0,61 | 8 | |
KA 2700 - 4,7 IB | 4,7 | 80 | 300 | 2 | 84x190 | 1,05 | 9 | |
KA 2700 - 6,8 IB | 6,8 | 80 | 300 | 2 | 84x210 | 1,16 | 9 | |
KA 3000 | ||||||||
KA 3000 - 0,10 SA | 0,1 | 12 | 1900 | 19 | 40x127 | 0,16 | 4 | Nominal voltage UN - 3000 V Peek-Peek voltage URMS -2120V Repeatable impulse voltage US -4452V Non-repeatable impulse voltage USmax -8904V |
KA 3000 - 0,22 SA | 0,22 | 15 | 1900 | 19 | 40x127 | 0,16 | 4 | |
KA 3000 - 0,33 SA | 0,33 | 18 | 900 | 19 | 40x127 | 0,16 | 4 | |
KA 3000 - 0,47 SA | 0,47 | 18 | 750 | 12 | 50x127 | 0,25 | 4 | |
KA 3000 - 1,0 SB | 1 | 30 | 500 | 10 | 64x140 | 0,45 | 4 | |
KA 3000 - 1,5 SB | 1,5 | 40 | 500 | 6 | 64x190 | 0,61 | 8 | |
KA 3000 - 2,0 SB | 2 | 40 | 500 | 2 | 64x190 | 0,61 | 8 | |
KA 3000 - 3,0 SB | 3 | 80 | 500 | 2 | 84x190 | 1,05 | 8 | |
KA 3000 - 4,0 SB | 4 | 80 | 500 | 2 | 84x210 | 1,16 | 8 | |
KA 3500 | ||||||||
KA 3500 - 0,10 SA | 0,1 | 12 | 1900 | 19 | 40x127 | 0,16 | 4 | Nominal voltage UN- 3500V Peek-Peek voltage URMS - 2480V Repeatable impulse voltage US - 5208V Non-repeatable impulse voltage USmax - 10416V |
KA 3500 - 0,22 SA | 0,22 | 12 | 1900 | 19 | 40x127 | 0,16 | 4 | |
KA 3500 - 0,33 SA | 0,33 | 12 | 900 | 19 | 50x127 | 0,25 | 4 | |
KA 3500 - 0,47 SA | 0,47 | 15 | 750 | 12 | 50x127 | 0,25 | 4 | |
KA 3500 - 0,68 SA | 0,68 | 30 | 750 | 7 | 60x127 | 0,36 | 4 | |
KA 3500 - 1,0 SB | 1 | 60 | 500 | 3 | 64x190 | 0,61 | 8 | |
KA 3500 - 1,5 SB | 1,5 | 80 | 400 | 2 | 84x190 | 1,05 | 8 | |
KA 3500 - 2,0 SB | 2 | 80 | 400 | 2 | 84x190 | 1,05 | 8 | |
KA 3500 - 3,0 SB | 3 | 80 | 400 | 2 | 84x210 | 1,16 | 8 |
Drawing 1 | Drawing 3 | Drawing 4 | Drawing 5 |
![]() |
![]() |
![]() |
![]() |
Drawing 7 | Drawing 8 | Drawing 9 |
![]() |
![]() |
![]() |
Вашу оцінку відгуку не було надіслано
Поскаржитись на відгук
Скаргу надіслано
Ваш відгук не надіслано
Написати свій відгук
Відгук надіслано
Ваш відгук не надіслано
