Виробник: Danotherm

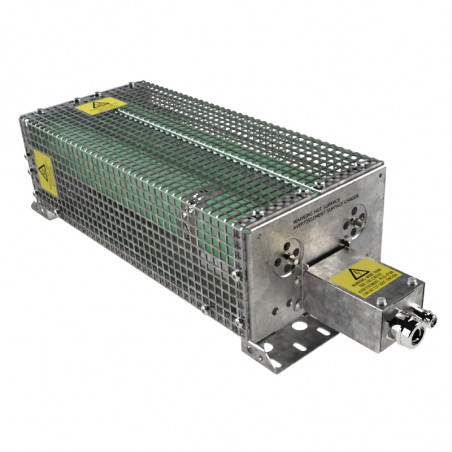

Модульні резистори потужності - серія SIGMA

Marking:


MF - Side fastening
CT - Feed cube
GC - Protection net
TH - Thermostat
TB - Lead casing






Technical daata

Type Weight


[kg]		 Resistance range

[mΩ ÷ kΩ]		 Resistor quantity Nominal power

[W]		 overload
P 10/100*

[kW]		 width length hight Holes spacing Holes spacing
A
[mm]		 B
[mm]		 C
[mm]		 D
[mm]		 E
[mm]
ZRF 20/140 0X1 0,8 180 - 82 1 100 0,55 89 200 115 64 176
ZRF 30/152 0X1 1 120 - 82 1 150 0,92 89 200 115 64 176
ZRF 55/100 0X1 1/1 120 - 47 1 180 1,25 89 150 115 64 125
ZRF 55/100 0X2 1/7   2 360 2,5 176 150 115 150 125
ZRF 55/100 0X3 2,5   3 540 3,6 265 150 115 240 125
ZRF 55/100 0X4 3,2   4 570 4,1 176 150 230 150 125
ZRF 55/100 0X6 4,6   6 850 6,1 265 150 230 240 125
ZRF 55/150 0X1 1,2 270 - 56 1 250 1,7 89 200 115 64 176
ZRF 55/150 0X2 2   2 500 3,4 176 200 115 150 176
ZRF 55/150 0X3 3,2   3 750 5 265 200 115 240 176
ZRF 55/150 0X4 3,8   4 800 5,8 176 200 230 150 176
ZRF 55/150 0X6 5,7   6 1200 8,7 265 200 230 240 176
ZRF 55/220 0X1 2,1 560 - 75 1 330 2,6 89 270 115 64 246
ZRF 55/220 0X2 2,9   2 650 5,2 176 270 115 150 246
ZRF 55/220 0X3 4,1   3 1000 7,8 265 270 115 240 246
ZRF 55/220 0X4 5   4 1100 8,6 176 270 230 150 246
ZRF 55/220 0X6 7,2   6 1500 12,5 265 270 230 240 246
ZRF 55/300 0X1 2,2 680 - 100 1 450 3,6 89 350 115 64 326
ZRF 55/300 0X2 3,5   2 900 7,2 176 350 115 150 326
ZRF 55/300 0X3 5,1   3 1300 10,8 265 350 115 240 326
ZRF 55/300 0X4 6,3   4 1500 12 176 350 240 150 326
ZRF 55/300 0X6 9   6 2200 18 265 350 230 240 326
ZRF 55/400 0X1 2,4 1000 - 150 1 600 4,8 89 450 115 64 426
ZRF 55/400 0X2 4,2   2 1200 9,6 176 450 115 150 426
ZRF 55/400 0X3 5,6   3 1800 14,4 265 450 115 240 426
ZRF 55/400 0X4 7,6   4 2000 16 176 450 230 150 426
ZRF 55/400 0X6 11   6 3000 24 265 450 230 240 426
ZRF 55/500 0X1 3 1200 - 180 1 800 5,8 89 550 115 46 526
ZRF 55/500 0X2 4,6   2 1600 11,6 176 550 115 150 526
ZRF 55/500 0X3 7,2   3 2400 17,4 265 550 115 240 526
ZRF 55/500 0X4 8,9   4 2600 19 176 550 230 150 526
ZRF 55/500 0X6 13,6   6 3800 28,5 265 550 230 240 526
ZRF 55/600 0X1 3,5 1500 - 200 1 1000 7 89 650 115 64 626
ZRF 55/600 0X2 5,8   2 2000 14 176 650 115 150 626
ZRF 55/600 0X3 7,6   3 3000 21 265 650 115 240 626
ZRF 55/600 0X4 10,4   4 3200 22,5 176 650 230 150 626
ZRF 55/600 0X6 15   6 5000 34 265 650 230 240 626

Caution
* - P 10/100  impulse power during 10 seconds in 100 second period.
Dimensions[mm]
