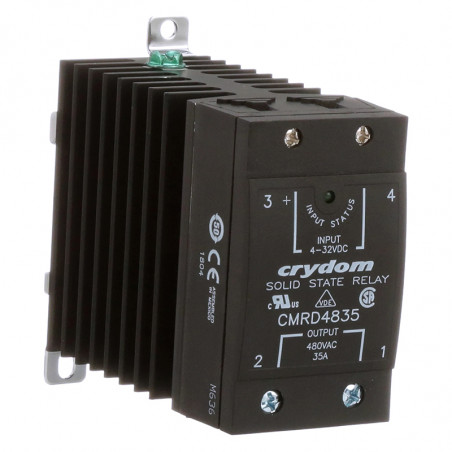

Твердотільні реле однофазні змінного струму серії CMRA I CMRD
  • Твердотільні реле однофазні змінного струму серії CMRA I CMRD

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: Crydom

Твердотільні реле однофазні змінного струму серії CMRA I CMRD

Technical data:

Available options:

Insulation voltage 4000 VRMS
Input/output capacity 8 pF
Operation temperature range -30°C - 80°C
Operation frequency range 47-63 Hz
Switching on method at 0 voltage
10 - imidiate turn on
E - Control voltage18-36VAC
Marking example: CMRA 4835 - 10
CMRA 2435 - E
CMRD 4835 - 10

Symbol Symbol CMRA series CMRD series CMRA and CMRD series
Input data Input data Output data I2t
[A2s]		 Dimensions Characteristic
Control voltage
V RMSAC		 Input current
[mA]		 Control voltage
VDC		 Input current
[mA]		 Load current
ARMS		 Voltage range
V RMS		 Max. voltage
Vpeak		 Max. current
Apeak
CMRA2435 CMRD2435 9 - 140 15(120V)RMS 4-32 14 (5V) 0,15 - 35 24 - 280 600 250 260 rys. 1 2
CMRA2445 CMRD2445 0,15 - 45 24 - 280 600 625 1620 rys. 1 3
CMRA2455 CMRD2455 0,25 - 55 24 - 280 600 1000 4150 rys. 1 4
CMRA2465 CMRD2465 0,25 - 65 24 - 280 600 1200 6000 rys. 1 5
CMRA4835 CMRD4835 0,15 - 35 48 - 530 1200 250 260 rys. 1 2
CMRA4845 CMRD4845 0,15 - 45 48 - 530 1200 625 1620 rys. 1 3
CMRA4855 CMRD4855 0,25 - 55 48 - 530 1200 1000 4150 rys. 1 4
CMRA4865 CMRD4865 0,25 - 65 48 - 530 1200 1200 6000 rys. 1 5
CMRA6035 CMRD6035 0,15 - 35 48 - 660 1200 250 260 rys. 1 2
CMRA6045 CMRD6045 0,15 - 45 48 - 660 1200 625 1620 rys. 1 3
CMRA6055 CMRD6055 0,25 - 55 48 - 660 1200 1000 4150 rys. 1 4
CMRA6065 CMRD6065 0,25 - 65 48 - 660 1200 1200 6000 rys. 1 5

Drawing 1
 Drawing 2
Drawing 3
 Drawing 4
 Drawing 5
