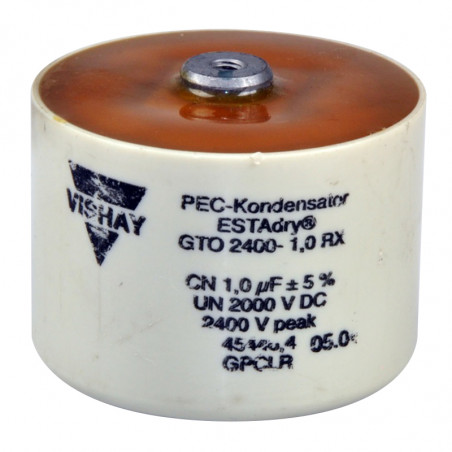

Конденсатори демпфирующие серії GTO
  • Конденсатори демпфирующие серії GTO

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: Vishay

Конденсатори демпфирующие серії GTO

GTO Series

Technical data

Temperature range:
Casing temperature -40°C - 75°C
Storage temperature -40°C - 85°C
Humidity: 93%
Life time (z 3% error coefficient): 100 000 h
Capacity tolerance: ±5%
Voltage test (terminal/terminal): 2 x Un DC/10s
Self inductance:
Lossiness coefficient:
(50 Hz) -4
(1 kHz) -4
Electrical terminals:
Drawing 13 (roz.7F) M 6/8
Drawing 14 (roz.7F) M 8/8
Dielectric: polypropylene foil self regenerating
Assemlby: vertical/horizontal

Type Capacity
[µF]		 I
[A]		 du/dt
[V/µS]		 RS
[mΩ]		 Dimensions
[mm] Ø x h		 Weight
[kg]		 drawing nr Technical data
GTO 1200 - ...R
GTO 1200 - 1 R 1 24 2000 2000 50x49 0,1 13 Napięcie znamionowe DC UN - 800V
RMS voltage URMS - 500V
Impulse voltage US -1200V
Non repeatable impulse voltage USmax - 1700V
GTO 1200 - 2 R 2 32 4000 2000 60x49 0,14 13
GTO 1200 - 3 R 3 50 6000 2000 72x49 0,2 13
GTO 1200 - 4 R 4 64 8000 2000 82x52 0,26 14
GTO 1200 - 6 R 6 80 9000 1500 92x52 0,35 14
GTO 1600 - ...R
GTO 1600 - 0,50 R 0,5 18 1500 3000 50x49 0,1 13 Napięcie znamionowe DC UN - 1000V
RMS voltage URMS - 680V
Impulse voltage US -1600V
Non repeatable impulse voltage USmax - 2100V
GTO 1600 - 1,00 R 1 24 3000 3000 50x49 0,12 13
GTO 1600 - 1,50 R 1,5 32 4500 3000 60x49 0,14 13
GTO 1600 - 2,00 R 2 46 5000 2500 72x49 0,2 13
GTO 1600 - 3,00 R 3 64 7500 2500 82x52 0,27 14
GTO 1600 - 4,00 R 4 80 8000 2000 92x52 0,35 14
GTO 2000 - ...R
GTO 2000 - 0,5 R 0,5 18 1625 3250 55x59 0,14 13 Napięcie znamionowe DC UN - 1750V
RMS voltage URMS - 800V
Impulse voltage US- 2000V
Non repeatable impulse voltage USmax - 2600V
GTO 2000 - 1,0 R 1 25 3250 3250 55x59 0,14 13
GTO 2000 - 1,5 R 1,5 35 4875 3250 60x59 0,17 13
GTO 2000 - 2,0 R 2 45 6500 3250 72x59 0,24 13
GTO 2000 - 2,5 R 2,5 55 6875 2750 82x62 0,33 14
GTO 2000 - 3,0 R 3 65 8250 2750 92x62 0,41 14
GTO 2000 - 3,5 R 3,5 80 9625 2750 92x62 0,41 14
GTO 2400 - ...R
GTO 2400 - 0,5 R 0,5 25 1750 3500 55x59 0,14 13 Napięcie znamionowe DC UN - 2000V
RMS voltage URMS - 1000V
Impulse voltage US - 2400V
Non repeatable impulse voltage USmax - 3500V
GTO 2400 - 1,0 R 1 40 3500 3500 72x59 0,24 13
GTO 2400 - 1,5 R 1,5 60 5250 3500 82x62 0,33 14
GTO 2400 - 2,0 R 2 80 7000 3500 92x62 0,41 14
GTO 3200 - ...R
GTO 3200 - 0,22 R 0,22 15 880 4000 55x59 0,14 13 Napięcie znamionowe DC UN - 2500V
RMS voltage URMS - 1200V
Impulse voltage US - 3200V
Non repeatable impulse voltage USmax - 4500V
GTO 3200 - 0,47 R 0,47 25 1880 4000 60x59 0,17 13
GTO 3200 - 0,68 R 0,68 35 2720 4000 72x59 0,24 13
GTO 3200 - 1,00 R 1 60 4000 4000 82x62 0,33 14
GTO 4000 - ...R
GTO 4000 - 0,10 R 0,1 20 400 4000 55x59 0,14 13 Napięcie znamionowe DC UN - 3000V
RMS voltage URMS- 1400V
Impulse voltage US - 4000V
Non repeatable impulse voltage USmax -4600V
GTO 4000 - 0,22 R 0,22 20 880 4000 60x59 0,17 13
GTO 4000 - 0,33 R 0,33 30 1320 4000 72x59 0,24 13
GTO 4000 - 0,47 R 0,47 40 1880 4000 82x62 0,33 14

GTO 4500 Series - ...P plastic casing

Technical data

Temperature range:
Casing temperature -40°C - 75°C
Storage temperature -40°C - 85°C
Humidity: 93%
Life time (z 3% error coefficient): 100 000 h
Capacity tolerance: ±5%
Voltage test (terminal/terminal): 2 x Un DC/10s
Self inductance: <15 nH
Lossiness coefficient:
(50 Hz) <1,5 x 10-4
(1 kHz) <4,0 x 10-4
Electrical terminals: M 8
Dielectric: polypropylene foil self regenerating
Impregnation: NON PCB
Assemlby: vertical/horizontal

Casing dimensions

Drawing 13
 Drawing 14

GTO 4500 Series - ...P

Type Capacity
[µF]		 I
[A]		 du/dt
[V/µS]		 RS
[mΩ]		 Dimensions
[mm] Ø x h		 Weight
[kg]		 drawing nr Technical data
GTO4500 - 0,25P 0,25 160 300 1200 91x91 0,59 11 Nominal voltage DC UN- 3300V
RMS voltage URMS- 1400V
Impulse voltage US -4500V
Non repeatable impulse voltage USmax - 4900V
GTO4500 - 0,50P 0,5 160 600 1200 91x91 0,59 11
GTO4500 - 1,00P 1 160 1200 1200 91x91 0,59 11
GTO4500 - 2,00P 2 160 2400 1200 91x91 0,59 11
GTO4500 - 3,00P 3 160 3600 1200 91x141 0,92 11
GTO4500 - 4,00P 4 160 4800 1200 91x141 0,92 11
GTO4500 - 5,00P 5 160 6000 1200 91x141 0,92 11
GTO4500 - 6,00P 6 160 7200 1200 91x161 1,05 11
GTO4500 - 7,00P 7 160 8400 1200 91x181 1,18 11

Casing dimensions

Drawing 11
