Відцентрові вентилятори

відцентрові вентилятори ebm-papst доступні із загнутими вперед і назад лезами. Безшумні відцентрові вентилятори з загнутими вперед лопатями також оснащені спіральним корпусом. Відцентрові вентилятори із загнутими назад лопатями розроблені як вентилятори вільного ходу і не потребують спірального корпусу. У разі відцентрових вентиляторів із двигунами із зовнішнім ротором двигун розташований у крильчаті, що забезпечує не тільки оптимальне охолодження двигуна, але й особливо компактну конструкцію. Весь асортимент доступний з технологією AC і GreenTech EC. Окрім особливої енергозбереження, вбудована електроніка також дає змогу реалізувати будь-які функції контролю, моніторингу та обслуговування – як для розумного дому, так і для Індустрії 4.0.

Переваги відцентрових вентиляторів від ebm-papst:

• Відцентрові вентилятори AC та EC із загнутими вперед лопатями
• Вентилятори низького тиску "RadiCal" AC та EC
• Системне рішення "RadiCal" EC у спіральному корпусі
• Вентилятори середнього тиску "RadiPac" і "RadiFit" EC
• Компактний дизайн завдяки технології зовнішнього ротора
• Широкий асортимент продукції для кожного застосування
• 100% керування швидкістю через аналоговий або послідовний інтерфейс
• Висока ефективність завдяки використанню технології GreenTech EC
• Тиха робота завдяки оптимізованому контролю потоку та складній комутації електродвигуна EC
• Простий запуск завдяки ідеально скоординованим компонентам: система керування/двигун/вентилятор
• Великі аксесуари

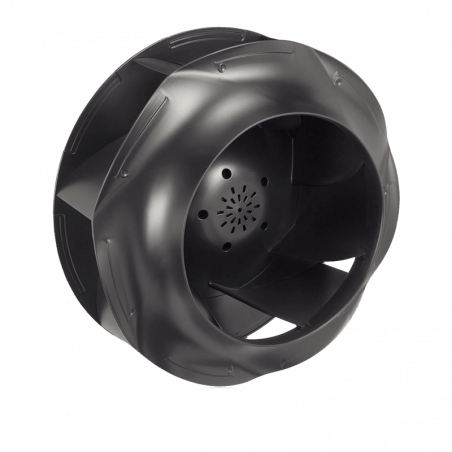

Крильчатки RadiCal виготовлені з високотехнологічного композитного матеріалу. Оптимізоване керування потоком у поєднанні з високоефективними двигунами GreenTech EC – не лише для вентиляції та кондиціонування.

Це основні особливості загнутих назад відцентрових вентиляторів серії RadiCal. Маленькі вентилятори RadiCal, встановлені в аеродинамічно оптимізованому 3D-скрутковому корпусі, є останнім доповненням.

Це покращення включає підвищення ефективності та додаткові функції, такі як вимірювання потоку повітря, температури повітря або вологості.

Щоб ці дані також можна було використовувати, існує додатковий послідовний інтерфейс MODBUS-RTU.

Крильчатки для розмірів від 133 до 560 мм виготовлені зі спеціального композитного матеріалу. Це забезпечує високу швидкість обертання та високу щільність потужності для вентилятора.

Форма крильчаток була уточнена за допомогою складних імітаційних моделей у поєднанні з вимірюваннями, зробленими на прототипах. Результат - оптимізований потік з низькими втратами через крильчатку; немає змін у поперечному перерізі, які б спричинили втрати в робочому колесі.

Рівномірний профіль потоку без ламінарного поділу призводить до меншої кількості джерел шуму та кращої акустики.

Зміни та доповнення, які варто згадати в цьому каталозі:

RadiCal з M3G150 Gen III:
На додаток до попередніх версій, розміри 500 і 560 тепер доступні з новими двигунами EC розміру M3G150 Gen III. «На додаток», тому що двигуни в поєднанні з відомими робочими колесами забезпечують значно підвищену продуктивність повітря. Щоб проілюструвати переваги повітряної продуктивності порівняно з попередніми
вентиляторами, їх характерні криві показані в сімействах кривих для кожного розміру.

Активний PFC з RadiCal:
Розміри 500 і 560 тепер доступні з новим трифазним двигуном потужністю 3 кВт з інтегрованим активним PFC.
За допомогою цих продуктів ми можемо виконати дедалі частіші запити на загальне спотворення гармоній не більше ніж на 5%.
Їх характерні криві показані разом із кривими стандартних вентиляторів у сімействі кривих.
Це полегшує пошук порівнянних типів.

Small RadiCals із більше того, що вам потрібно:
Новим доповненням до каталогу є розмір 175 з різними комбінаціями двигуна та крильчатки.
Також новинкою є RadiCals розмірів від 175 до 250 у версії з MODBUS-RTU та базовою версією PWM.
Розміри 190 і 225 – це перші інноваційні RadiCals у спіральному корпусі.
Різні конструкції від базового керування до розумного та автономного відкривають нові можливості.

Нові RadiPacs виділяються такими функціями:

• Найкраща загальна ефективність
• Комфортний рівень шуму
• Компактний дизайн
• Швидка доступність
• Просте запуск із нескладною конфігурацією керуючої електроніки
• Точно налаштована система з попередньо налаштованим двигуном/електронікою керування/блоком крильчатки
• Plug & play: повністю зібраний пристрій, готовий до встановлення
• Єдине джерело: один контакт для всього
• Логістичні переваги завдяки комплектному агрегату
• Повна лінійка продуктів без пробілів
• Немає магнітів із рідкісноземельними елементами

Як технологічний лідер у галузі вентиляції та приводу, ebm-papst користується попитом як інженерний партнер у багатьох галузях промисловості. Маючи понад 15 000 різних продуктів, ми пропонуємо правильне рішення практично для будь-якої проблеми. Наші вентилятори та приводи надійні, тихі та енергоефективні.

Вимірювання потоку повітря:

Метод диференціального тиску порівнює статичний тиск перед вхідним кільцем зі статичним тиском у впускному кільці.

Потік повітря можна розрахувати з перепаду тиску (між статичним тиском) відповідно до такого рівняння:

q_V=k*√∆p q_V в [m³/h] i ∆p в [Pa]

Якщо потік повітря потрібно регулювати так, щоб він залишався постійним, тиск на вході необхідно підтримувати постійним:

∆p = q_V² : k² q_V в [m³/h] i ∆p в [Pa]

k враховує специфічні властивості впускного кільця.

Тиск фіксується в 1 (4) точці(ах) по колу впускного кільця. Підключення замовника складається з вбудованого Т-подібного шлангового штуцера. Шланговий фітинг підходить для пневматичних шлангів з внутрішнім діаметром 4 мм.

k-коефіцієнти: (для вхідних кілець RadiCal)

Високі стандарти для всіх продуктів ebm-papst

У ebm-papst ми завжди прагнемо вдосконалювати наші продукти, щоб мати можливість запропонувати клієнтам саме те, що їм потрібно для їх конкретних вимог. Ретельний моніторинг ринку дозволяє нам постійно вдосконалювати наші продукти. Як показують наведені нижче технічні параметри, ви завжди можете бути впевнені, що знайдете правильне рішення від ebm-papst для будь-якої програми, яку ви маєте на увазі.

Загальні параметри продуктивності

Будь-які відхилення від описаних тут технічних даних і технічних параметрів наведено в технічних характеристиках конкретного продукту.

Ступінь захисту

Ступінь захисту вказано в технічних паспортах для конкретного продукту.

Клас ізоляції

Клас ізоляції вказано в технічних паспортах для конкретного продукту.

Положення для встановлення

Розташування для встановлення вказано в технічних паспортах для конкретного продукту.

Отвори для відведення конденсату

Інформація про дренажні отвори для конденсату наведена в технічних паспортах для конкретного продукту.

Режим роботи

Режим роботи вказано в технічних паспортах для конкретного продукту.

Клас захисту

Клас захисту вказано в технічних паспортах для конкретного продукту.

Термін служби

Термін служби продуктів ebm-papst залежить від двох основних факторів:

• Термін служби системи ізоляції
• Термін служби підшипникової системи

Термін служби ізоляційної системи в основному визначається рівнем напруги, температурою та умовами навколишнього середовища, такими як вологість і конденсат.

Термін служби підшипникової системи в першу чергу залежить від теплового навантаження на підшипники. Для більшості наших продуктів ми використовуємо шарикопідшипники, які не потребують обслуговування, які можна встановити в будь-якому положенні. В якості альтернативи можна використовувати підшипники втулки, як описано в технічних паспортах на конкретні продукти.

Як орієнтир (залежно від загальних умов), термін служби кулькових підшипників L10 становить прибл. 40 000 годин роботи при температурі навколишнього середовища 40 °C.

Ми з радістю надамо вам розрахунок тривалості життя на основі ваших конкретних умов використання.

Захист двигуна/термічний захист

Інформація про захист двигуна та тепловий захист міститься в технічних паспортах для конкретного продукту.

Залежно від типу двигуна та області застосування передбачені такі методи захисту:

• Захист від теплового перевантаження, внутрішньосхемний або зовнішній
• PTC з електронною діагностикою
• Захист імпедансу
• Термовий захист від перевантаження з електронною діагностикою
• Поточне обмеження через електроніку

Якщо використовується зовнішній тепловий захист від перевантаження, замовник повинен підключити наявний у продажу розчіплювач для відключення. Захист двигуна, що відповідає чинному стандарту, має бути встановлений для виробів, які не мають вбудованого теплового захисту від перевантаження та не захищені від неналежного використання.

Механічна деформація/експлуатаційні параметри

Уся продукція ebm-papst піддається комплексному тестуванню відповідно до нормативних специфікацій, а також з використанням великого досвіду ebm-papst.

Тестування на вібрацію

Вібраційне тестування виконується наступним чином:

• Випробування на вібрацію при експлуатації відповідно до DIN IEC 68, частина 2-6
• Випробування на вібрацію в зупинці відповідно до DIN IEC 68, частина 2-6

Ударне навантаження

Тестування на ударне навантаження виконується наступним чином:

• Ударне навантаження відповідно до DIN IEC 68, частина 2-27

Збалансований рівень

Тестування збалансованого рівня виконується наступним чином:

• Залишковий дисбаланс відповідно до DIN ISO 1940
• Стандартний рівень якості балансування G 6.3

Якщо ваша конкретна програма потребує більш високого рівня балансування, зв’яжіться з нами та вкажіть деталі у своєму замовленні.

Хімічні та фізичні параметри деформації/експлуатаційні характеристики

Будь ласка, зверніться до свого контактного представника ebm-papst щодо будь-яких питань щодо хімічного та фізичного навантаження.

Сфери використання, галузі та застосування

Наші продукти використовуються в різних галузях промисловості та для багатьох застосувань:

Вентиляція, кондиціонування та холодильна техніка, технологія чистих приміщень, автомобільна та залізнична техніка, медична та лабораторна техніка, електроніка, комп’ютерні та офісні системи, телекомунікації, побутова техніка, системи опалення, машини та установки, приводна техніка.

Наші продукти не призначені для використання в аерокосмічній промисловості!

Правові та нормативні характеристики

Продукція, описана в цьому каталозі, розроблена та виготовлена ​​відповідно до стандартів, що застосовуються до конкретного продукту, і, якщо відомо, відповідно до умов конкретної області застосування.

Стандарти

Інформація про стандарти надається в технічних паспортах на конкретні продукти.

EMC

Інформація про стандарти ЕМС надається в технічних паспортах для конкретного продукту.

Відповідність стандартам ЕМС має бути оцінена на кінцевому продукті, оскільки властивості ЕМС можуть змінюватися за різних умов встановлення.

Торкніться поточного

Інформація про струм дотику міститься в технічних документах для конкретного продукту.

Вимірювання виконується відповідно до IEC 60990.

Схвалення

Зв’яжіться з нами, якщо вам потрібен певний тип затвердження (VDE, UL, GOST, CCC, CSA тощо) для вашого продукту ebm-papst.

Більшість наших продуктів може отримати відповідне схвалення. Інформація про наявні дозволи надається в технічних паспортах для конкретного продукту.

Вимірювання продуктивності повітря

Усі вимірювання продуктивності повітря проводяться на випробувальних установках з боку впускної камери, що відповідають вимогам ISO 5801 і DIN 24163. Випробовувані вентилятори прикріплені до вимірювальної камери з вільним забором і випуском повітря (категорія установки A) і експлуатуються при номінальній напрузі, змінному струмі також на номінальній частоті, без будь-яких додаткових пристосувань, таких як захисна решітка.

Відповідно до вимог стандартів, наведені криві продуктивності повітря відносяться до щільності повітря 1,15 кг/м³.

Умови вимірювання повітря та звуку

Вимірювання продуктів ebm-papst проводяться за таких умов:

• Аксіальні та діагональні вентилятори в напрямку повітряного потоку "V" у повній форсунці без захисної решітки
• Відцентрові вентилятори, загнуті назад, вільного ходу з впускним кільцем
• Вигнуті вперед відцентрові вентилятори з одним і двома впусками з корпусом
• Загнуті назад відцентрові вентилятори з подвійним входом і корпусом

Вимірювання звуку

Усі вимірювання звуку проводяться в безэхових приміщеннях із ревербераційною підлогою. Акустичні випробувальні камери ebm-papst відповідають вимогам класу точності 1 згідно з DIN EN ISO 3745. Для вимірювання звуку випробовувані вентилятори встановлюються в реверберуючу стіну і працюють при номінальній напрузі, змінному струмі також на номінальній частоті, без будь-яких додаткові насадки, такі як захисна решітка.

Звуковий тиск і рівень звукової потужності

Усі акустичні значення визначаються відповідно до стандартів ISO 13347, DIN 45635 і ISO 3744/3745 відповідно до класу точності 2 і наведені у формі з рейтингом А.

Для вимірювання рівня звукового тиску Lp мікрофон розташований на стороні впуску вентилятора, який тестується, зазвичай на відстані 1 м від осі вентилятора.

Для вимірювання рівня звукової потужності L_w10 мікрофонів розподілені по огинаючої поверхні на стороні впуску вентилятора, який тестується (див. графік). Виміряний рівень звукової потужності можна приблизно розрахувати з рівня звукового тиску, додавши 7 дБ.

Налаштування вимірюваньвідповідно до ISO 13347-3 і DIN 45635-38:

• 10 точок вимірювання
• d ≥ D
• h = 1.5d ... 4.5d
• Зона вимірювання S = 6d² + 7d (h + 1.5d)

Сукупний рівень кількох джерел звуку з однаковим рівнем

Додавання 2 джерел звуку з однаковим рівнем призведе до збільшення рівня приблизно на прибл. 3 дБ. Шумові характеристики кількох однакових вентиляторів можна передбачити на основі значень звуку, зазначених у паспорті. Це показано на сусідньому графіку.
Приклад: на конденсаторі є 8 осьових вентиляторів A3G800. Згідно з паспортом, рівень звукового тиску одного вентилятора становить 75 дБ(А). Підвищення рівня, визначене з графіка, становить 9 дБ. Це означає, що для установки слід очікувати загальний рівень 84 дБ(А).

Сукупний рівень двох джерел звуку з різними рівнями

Характеристики шуму двох різних вентиляторів можна передбачити на основі значень звуку, зазначених у паспорті. Це показано на сусідньому графіку.
Приклад: у вентиляційній установці є один осьовий вентилятор A3G800 з рівнем звукового тиску 75 дБ(А) у місці роботи та один осьовий вентилятор A3G710 з 71 дБ(А). ). Різниця в рівні становить 4 дБ. Підвищення рівня прибл. 1,5 дБ тепер можна зчитувати з графіка. Це означає, що для пристрою слід очікувати загальний рівень 76,5 дБ(А).

Закони про відстань

Рівень звукової потужності не залежить від відстані від джерела шуму. Натомість рівень звукового тиску зменшується зі збільшенням відстані від джерела звуку. На сусідньому графіку показано зниження рівня в умовах далекого поля. Умови далекого поля застосовуються, якщо є значна відстань між мікрофоном і вентилятором щодо діаметра вентилятора та довжини хвилі, що розглядаються. З огляду на складність теми, для отримання більш детальної інформації про дальні області слід звернутися до літератури. Рівень у далекому полі зменшується на 6 дБ щоразу, коли відстань подвоюється. У ближньому полі вентилятора застосовуються різні співвідношення, і рівень може зменшуватися набагато меншою мірою. Наведений нижче приклад стосується лише умов дальнього поля та може значно відрізнятися в результаті впливу установки:
Для осьового вентилятора A3G300 рівень звукового тиску 65 дБ(А) був виміряний на відстані 1 м. Зі сусіднього графіка це дасть зменшення на 26 дБ на відстані 20 м, тобто рівень звукового тиску 39 дБ(А)
