Твердотільні реле змінного струму однофазні серії 1 | D2425 | D2450
Твердотільні реле змінного струму однофазні серії 1 | D2425 | D2450

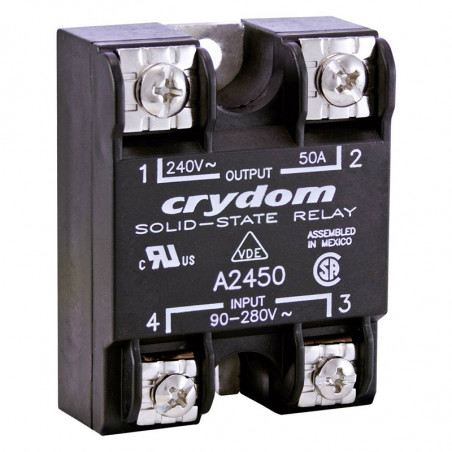

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: Crydom

Напівпровідникові реле змінного струму однофазні серії 1 | D2425 | D2450

Технічні дані

Напруга ізоляції4000 ВRMS
Ємність вхід/вихід8 пФ
Діапазон робочих температурвід -40°C до 80°C
Діапазон робочих частот47-63 Гц
Спосіб включенняв нулі напруги
Доступні опції10-включається негайно
4 - для роботи з частотою 400 Гц
E - керуюча напруга 18 - 36 VAC (стосується тільки реле HA)
Приклад позначення4 HA4890 - B
 HD4890-10


СимволДані входуДані виходуI2t
[A2s]
Термічний
опір
з'єднання/корпус
[°C/W]
РозміриГрафік
Керуюча
напруга
VRMS AC
Струм
вхідний
[mA]
Струм
навантаження
ARMS
Діапазон
напруги
VRMS
Напруга
макс
Vpeak
Струм
макс
Apeak
A 241090 - 2804(240V)RMS0,04 - 1024-280600120601,48рис. 12
A 242590 - 2804 (240V)RMS0,04 - 2524-2806002502601,02рис. 14
A 245090 - 2804 (240V)RMS0,04 - 5024-28060062516200,63рис. 15
A 247590 - 2804 (240В)RMS0,04 - 7524-280600100041500,31рис. 16
A 249090 - 2804 (240В)RMS0,04 - 9024-280600120060000,28рис. 1^4|
A 2411090 - 2804 (240В)RMS0,15- 11024-280600150093400,25рис. 18
A 2412590 - 2804 (240В)RMS0,15 - 12524-2806001750127000,22рис. 19
A 481290 - 2804 (240В)RMS0,04 -1280-530800140811 48рис. 13
A 482590 - 2804 (240В)RMS0,04 - 2580-5308002502601 02рис. 14
A 485090 - 2804 (240В)RMS0,04 - 5080 53080062516200,631A5
A 487590 - 2804 (240В)RMS0,04 - 7580-530800100041500,31рис. 16
A 489090 - 2804 (240В)RMS0,04 - 9080-530800120060000,28рис. 17
HA 481290 - 2804 (240В)RMS0,04 - 1248-5301200140811,48рис. 13
HA 482590 - 2804 (240В)RMS0,04 - 2548-53012002502601,02рис. 14
HA 485090 - 2804 (240В)RMS0,04 - 5048-530120062516200,63рис. 15
HA 487590 - 2804 (240В)RMS0,04 - 7548 5301000100041500,31рис. 16
HA 489090 - 2804 (240В)RMS0,04 - 9048-5301200120060000,28рис. 17
HA 4811090 - 2804(240В)RMS0,15 - 11048-5301200150093400,25рис. 18
HA 4812590 - 2804 (240В)RMS0,15 - 12548-66012001750127000,22рис. 19
HA 602590 - 2804 (240В)RMS0,04 - 2548-66012002502600,31рис. 14
HA 605090 - 2804 (240В)RMS0,04 - 5048-660120062516200,28рис. 15
HA 609090 - 2804 (240В)RMS0,04 - 9048-6601200120060000,25рис. 17
HA 6012590 - 2804(240В)RMS0,15 - 12548-66012001750127000,22рис. 19


PRZEKAŹNIKI AC JEDNOFAZOWE SERII 1 wymiar

СимволВхідні даніВихідні даніI2t
[A2s]
Термічний
опір
з'єднання/корпус
[°C/W]
РозміриГрафік
Керуюча
напруга
VDC
Вхідний
струм
[mA]
Струм
навантаження
ARMS
Діапазон
напруги
VRMS
Напруга
макс
Vpeak
Струм
макс
Apeak
D24103-323,4(5V)DC0,04 - 1024-280600120601,48рис. 12
D24253-323,4(5VDC0,04 - 2524-2806002502601,02рис. 14
D24503-323,4(5V)DC0,04 - 5024-28060062516200,63рис. 15
D24753-323,4(5V)DC0,04 - 7524-280600100041500,31рис. 16
D24903-323,4(5VDC0,04 - 9024-280600120060000,28рис. 17
D241103-323,4(5V)DC0,15 - 11024-280600150093400,25рис. 18
D241253-323,4(5V)DC0,15 - 12524-2806001750127000,22рис. 19
HD48253-323,4(5V)DC0,04 - 2548-53012002502601,02рис. 14
HD48503-323,4(5V)DC0,04 - 5048-530120062516200,63рис. 15
HD48753-323,4(5V)DC0,04 - 7548-5301200100041500,31рис. 16
HD48903-323,4(5V)DC0,04 - 9048-5301200120060000,28рис. 17
HD481103-323,4(5V)DC0,15 - 11048-5301200150093400,25рис. 18
HD481253-323,4(5V)DC0,15 - 12548-66012001750127000,22рис. 19
HD60253-323,4(5V)DC0,04 - 2548-66012002502600,31рис. 14
HD60503-323,4(5V)DC0,04 - 5048-660120062516200,28рис. 15
HD60903-323,4(5V)DC0,04 - 9048-6601200120060000,25рис. 17
HD601253-323,4(5V)DC0,15 - 12548-66012001750127000,22рис. 19


Рисунок 2
PRZEKAŹNIKI AC JEDNOFAZOWE SERII 1 rys
Рисунок 3
Рисунок 4
Рисунок 5
Рисунок 6
Рисунок 7
Рисунок 8
Рисунок 9
