Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту
please use latin characters
Ізоляційна напруга | 4000 VRMS |
---|---|
Ємність вхід/вихід | CX 241: 8 пФ інші: 10 пФ |
Діапазон робочих температур | від -30°C до 80°C |
Діапазон робочих частот | 47 - 63 Гц |
Спосіб включення | в нулі напруги |
Доступні опції для реле серії CX, CXE | R - включається негайно M - діапазон робочих температур -40°C- +80°C (корпус малюнок 3) |
Приклад позначення | CXE240D5 R M CX240D5 |
Тип | Дані входу | Дані виходу | I2t [A2s] | Розміри | Характеристика | ||||
---|---|---|---|---|---|---|---|---|---|
Керуюча напруга [V] | Типовий вхідний струм [мА] | Струм навантаження ARMS | Діапазон напруги VRMS | Напруга макс Vpeak | Струм макс A peak | ||||

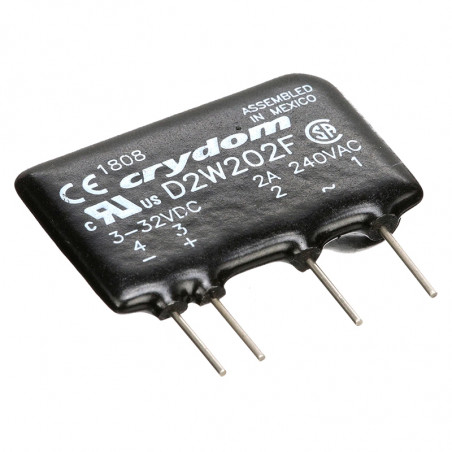

D2W202F | 3 - 32DC | 3 (5V)DC | 0,06 - 2 | 24 - 280 | 600 | 28 | 260 | рис.1 | рис.4 |
D2W203F | 3 - 32DC | 3 (5V)DC | 0,06 - 3 | 24 - 280 | 600 | 70 | 260 | рис.1 | рис.4 |
D2W203F-11 | 3 - 32DC | 3 (5V)DC | 0,06 - 3,5 | 24 - 280 | 600 | 80 | 260 | рис.1 | рис.4 |
CX241 | 4 - 10DC | 15 (5В)DC | 0,01 - 1,5 | 24 - 280 | 600 | 40 | 260 | рис.2 | рис.5 |
CX240D5 | 3 - 15DC | 15 (5В)DC | 0,06 - 5 | 12 - 280 | 600 | 250 | 260 | рис.2 | рис.6 |
CXE240D5 | 15 - 32DC | 15 (24В)DC | 0,06 - 5 | 12 - 280 | 600 | 250 | 260 | рис.2 | рис.6 |
CX240A5 | 90-140RMS | 10 (140В)RMS | 0,06 - 5 | 12 - 280 | 600 | 250 | 260 | рис.2 | рис.6 |
CXE240A5 | 18 - 36RMS | 5(24В)RMS | 0,06 - 5 | 12 - 280 | 600 | 250 | 260 | рис.2 | рис.6 |
CX380D5 | 3 - 15DC | 15 (5V)DC | 0,06 - 5 | 48 - 530 | 1200 | 250 | 260 | рис.2 | рис.6 |
CXE380D5 | 15 - 32DC | 15 (24V)DC | 0,06 - 5 | 48 - 530 | 1200 | 250 | 260 | рис.2 | рис.6 |
CX480D5 | 3 - 15DC | 15 (5V)DC | 0,06 - 5 | 48 - 530 | 1200 | 250 | 260 | рис.2 | рис.6 |
CXE480D5 | 15 - 32DC | 15 (24V)DC | 0,06 - 5 | 48 - 530 | 1200 | 250 | 260 | rys.2 | rys.6 |
Рисунок 1![]() | Рисунок 2![]() | Рисунок 3![]() |
Рисунок 4![]() | Рисунок 5![]() | Рисунок 6![]() |
