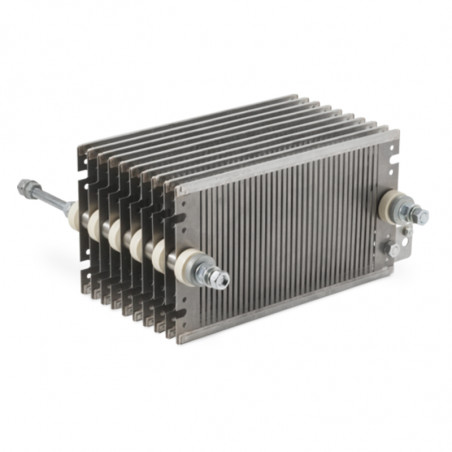

Високі резистори потужності для придушення резистивних елементів з сталлю - FE Series 31
  • Високі резистори потужності для придушення резистивних елементів з сталлю - FE Series 31

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: FRIZLEN

Високі резистори потужності для придушення резистивних елементів з сталлю - FE Series 31

Technical data
  Protection degree IP20.
• Joining in many combinations
• Constant power up to 22 kW;
• Optional thermal protection
• certificate UL

Table. Technical data

Type Constant power
@ 40°C
[kW]		 Resistance range
[Ω]		 Resistance elements quantity Dimensions
L
[mm]		 Weight
[kg]
od do
FE.31503 1,5 0,07 16 3 180 3,5
FE.31504 2 0,09 22 4 180 4
FE.31005 2,5 0,11 28 5 280 5
FE.31007 3,5 0,15 39 7 280 6
FE.31009 4,5 0,20 50 9 280 7
FE.31112 6 0,26 67 12 380 8
FE.31114 7 0,31 78 14 380 9
FE.31216 8 0,35 89 16 580 11
FE.31220 10 0,44 112 20 580 13
FE.31224 12 0,53 134 24 580 15
FE.31326 13 0,57 145 26 780 17,5
FE.31330 15 0,66 168 30 780 19,5
FE.31334 17 0,75 190 34 780 21,5
FE.31436 18 0,79 201 36 980 23,5
FE.31440 20 0,88 224 40 980 25,5
FE.31444 22 0,97 246 44 980 27,5

Fastening

Dimensions


HIGH POWER WIRE RESISTORS FOR BREAKING 4-22KW – FGFG SERIES

Technical data:
  Protection degree IP20.
• Low inductance;
• High impulse load
• Constant power up to 22kW
• Compact casing

Table. Technical data

Type Constant power
@ 40°C
[kW]		 Resistance range
[Ω]		 Dimensions
L
[mm]		 Weight
[kg]
od do ABC
FGF 6100802 4 0,3 160 270 295 330 10
FGF 6101002 5 0,3 128 270 295 330 12
FGF 6111202 6 0,4 107 370 395 430 14
FGF 6111402 7 0,5 92 370 395 430 16
FGF 6121602 8 0,6 80 570 595 630 18
FGF 6121802 9 0,6 72 570 595 630 20
FGF 6122102 10,5 0,8 61 570 595 630 23
FGF 6122402 12 0,9 54 570 595 630 25
FGF 6132702 13,5 1 48 770 795 830 29
FGF 6133002 15 1,1 43 770 795 830 32
FGF 6133402 17 1,2 38 770 795 830 36
FGF 6143802 19 1,4 34 970 995 1030 40
FGF 6144202 21 1,5 31 970 995 1030 44
FGF 6144402 22 1,6 29 970 995 1030 46
Dimensions


Fastening
